第35回ME2午後42問の類似問題

ME2第40回午後:第44問

電気メスの出力測定を行うため、負荷として500Ωの無誘導抵抗器と熱電形高周波電流計を直列に接続した。高周波電流計の指示値が500mAであった。出力は何Wか。

1: 75

2: 100

3: 125

4: 150

5: 250

ME2第29回午後:第45問

電気メスの切開出力を最高値にセットして、500Ωの負荷抵抗に高周波電流計を直列に接続して測定したところ、700mAであった。チェックリストには出力は何Wと書けばよいか。

1: 35

2: 150

3: 245

4: 350

5: 714

国試第25回午前:第34問

電気メスで誤っているのはどれか。

1: 数100kHz~数MHzの高周波電流が用いられる。

2: 負荷抵抗は200~1,000Ωである。

3: 凝固にはバースト波が用いられる。

4: 出力200Wのとき対極板接触面積150cm2は安全域である。

5: 出力回路にはコイルが挿入されている。

ME2第38回午後:第48問

電気メスの定期点検で負荷抵抗500Ωを接続して出力を測定した。負荷抵抗両端の最大電圧が900Vで高周波電流(実効値)が300mVであった。 クレストファクタ(波高率)はいくらか。

1: 0.17

2: 1.4

3: 3.0

4: 6.0

5: 20

ME2第37回午後:第40問

電気メスについて誤っているのはどれか。

1: 出力周波数は10kHz程度である。

2: 最大出力電力は切開で200~400Wである。

3: 最大出力電力は凝固で100~200Wである。

4: 出力電流は数100mA~数A程度である。

5: 凝固モードでのピーク電圧は約3000Vである。

国試第14回午前:第69問

電気メスの出力について正しいのはどれか。

1: 出力波形の基本周波数は20~30kHzである。

2: 凝固では、連続的な正弦波を用いる。

3: 無負荷時の出力電圧の最高値は1000V以上である。

4: スプレー凝固で用いる出力電圧の最高値は切開より低い。

5: 出力の校正は5kΩの負荷抵抗(無誘導)で行う。

国試第31回午前:第35問

電気メスで正しいのはどれか。

1: 300~500kHz帯の電流を用いる。

2: 切開モードでは断続波を用いる。

3: 導電接触形対極板は静電接触形対極板より接触インピーダンスが大きい。

4: 高周波漏れ電流の許容値は500mA以内である。

5: 負荷抵抗10Ωでキャリブレーションする。

国試第24回午前:第34問

電気メスで正しいのはどれか。(医用治療機器学)

a: 数10~数100MHzの高周波電流が用いられる。

b: 標準的な負荷抵抗は5~50kΩである。

c: 切開にはバースト波が用いられる。

d: 対極板は高周波インピーダンスの低いものが望ましい。

e: 高周波漏れ電流は150 mA 以内である。

1. a b 2. a e 3. b c 4. c d 5. d e

ME2第39回午後:第13問

電気メスについて正しいのはどれか。

1: 負荷抵抗を5kΩとして設計する。

2: 2450MHzの周波数を使用する。

3: 切開はメス先からのアーク放電を利用する。

4: 神経・筋刺激低減のために出力回路にコイルを挿入している。

5: スプレー凝固では高周波電流を連続的に流す。

ME2第28回午後:第41問

電気メスの切開出力の測定をしたい。適切な負荷抵抗の値はどれか。

1: 10Ω

2: 50Ω

3: 150Ω

4: 500Ω

5: 5kΩ

ME2第33回午後:第40問

ある電気メスの切開出力を最大値に設定し、500Ωの無誘導負荷抵抗を接続して両端の電圧をオシロスコープで観測したら1000Vppの正弦波が観測された。出力電力を計算すると何Wになるか。

1: 2000

2: 1000

3: 500

4: 250

5: 125

ME2第32回午後:第41問

図の回路でフローティング形の電気メスの対極板端子からの高周波漏れ電流を測定した。電気メスの設定は切開で最大出力であった。オシロスコープで観測された波形は、ほぼ正弦波であった。観測波形のVppはおよいくら以下でなければならないか。

img11211-41-0

1: 150mV

2: 210mV

3: 15V

4: 30V

5: 85V

国試第32回午前:第35問

電気メスについて正しいのはどれか。

1: 500MHzの高周波が用いられる。

2: 出力電力と必要な対極板面積は反比例する。

3: 純切開にはバースト波が用いられる。

4: 出力回路にはコンデンサが直列に挿入される。

5: 高周波接地は対極板側回路を抵抗により接地する。

ME2第37回午後:第15問

電気メスのモノポーラ出力測定に使用する負荷抵抗値はどれか。

1: 10Ω

2: 50Ω

3: 150Ω

4: 500Ω

5: 5000Ω

ME2第28回午後:第42問

ある除細動器の負荷に供給される出力エネルギーを、負荷抵抗50Ωで測定したところ360Jであった。この除細動器の出力回路の内部直流抵抗を10Ωとした場合、内部コンデンサに蓄えられる静電エネルギーはいくらか。

1: 432J

2: 396J

3: 374J

4: 360J

5: 288J

国試第36回午前:第33問

電気メスについて誤っているのはどれか。

a: 切開には連続波を用いる。

b: 使用出力は数十kWである。

c: 対極板はアクティブ電極である。

d: 対極板の接触面積は成人ではおよそ150cm2である。

e: 300~500Xの負荷抵抗で校正する。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第32回午前:第51問

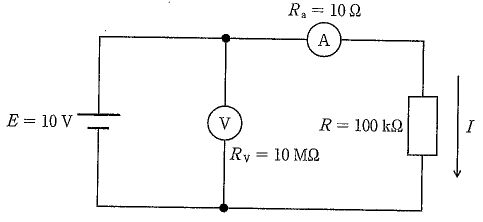

図の回路において、抵抗Rを流れる電流I[mA]はおよそどれか。ただし、電圧計の内部抵抗RV = 10MΩ、電流計の内部抵抗Ra = 10Ωとし、電圧源Eの内部抵抗は無視する。

32AM51-0

1: 0.1

2: 0.2

3: 1

4: 2

5: 10

ME2第34回午前:第33問

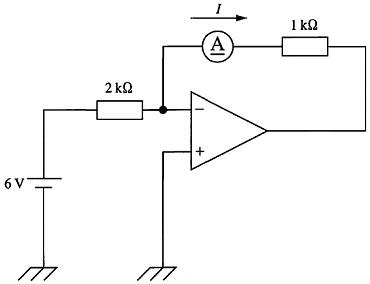

図の回路で電流計の指示値は何mAか。ただし、演算増幅器と電流計は理想的に働くこととする。

img11214-33-0

1: 1

2: 2

3: 3

4: 6

5: 12

国試第3回午前:第77問

図の回路で消費される正弦波交流電力を求めるため測定を行った。適切でないのはどれか。

3AM77-0

a: 抵抗値と抵抗の端子間電圧

b: 抵抗値と回路を流れる電流

c: 容量値と回路の全電圧

d: 抗の端子間電圧と回路の全電圧

e: 電流と回路の全電圧および両者の位相差

1. a b 2. a e 3. b c 4. c d 5. d e

ME2第30回午前:第56問

電気メスのメス先電極を組織と接触させて0.5秒間通電したところ、メス先の組織で1.0kJのジュール熱が発生した。電極部組織抵抗を500Ωとしたとき、流れた高周波電流は何Aか。

1: 0.25

2: 0.5

3: 1.0

4: 2.0

5: 2.5
