第35回ME2午後42問の類似問題

図の回路について誤っているのはどれか。

a: 時定数は1msである。

b: 遮断周波数は約160Hzである。

c: 遮断周波数より十分に高い周波数では積分回路として動作する。

d: 遮断周波数で出力電圧は入力電圧の1/2に減衰する。

e: 入出力電圧の位相差は周波数によらず一定である。

1. a b　2. a e　3. b c　4. c d　5. d e

電気的安全性の測定について正しいのはどれか。

a: 漏れ電流測定用電圧計の入力インピーダンスは100kΩ以上であればよい。

b: 漏れ電流測定用電圧計の精度は誤差が10%以下であればよい。

c: 測定用電源ボックスを用いて電源導線1本の断線を模擬できる。

d: 漏れ電流の測定のためディジタルテスタを用いてもよい。

e: EPRシステムでは接地センターと金属物体間の電位差は20mV以下であればよい。

1. a b　2. a e　3. b c　4. c d　5. d e

除細動器を出力360Jに設定し、50Ω負荷で点検した。異常なのはどれか。

1: 除細動器エネルギーメータの値は340Ｊであった。

2: 充電時間が60sであった。

3: 出力波形のパルス幅は約5msであった。

4: 充電完了1分後に自動的に内部放電した。

5: 出力電圧ピーク値が約4kVであった。

図の回路の二次側で消費する電力はどれか。ただし、変圧器は理想的であり、巻数比は1:10とする。

1: 0.01 W

2: 0.1 W

3: 1 W

4: 10W

5: 100 W

2つのコイル間の相互インダクタンスが0.5Hのとき、一方のコイルの電流が1msの間に10mAから12mAに変化すると、他方のコイルに生じる誘導起電力の大きさ［mV］はどれか。

1: 50

2: 100

3: 250

4: 500

5: 1000

電気メスが高周波電流を用いている理由として正しいのはどれか。

1: エネルギーの伝送ロスが少ない。

2: 熱傷の危険が少ない。

3: 漏れ電流が少ない。

4: 電磁障害が少ない。

5: 心室細動電流閾値が高い。

最大定格電流10AのME機器の保護接地線のインピーダンスをJIS T 0601-1に基づいて測定する方法として誤っているのはどれか。

1: 15Aの電流を流して測定した。

2: 電圧降下法で測定した。

3: 無負荷時の電圧が6Vの電源を用いた。

4: 60Hzの交流電流を流して測定した。

5: 電流を10秒間流して測定した。

起電力E［V］、内部抵抗r［X］の電池2個と可変抵抗R［X］を直列に接続した回路がある。可変抵抗で消費される電力が最大になるようにRの値を調整した。このとき、回路に流れる電流［A］Iを表す式として正しいのはどれか。

1: E/(2r)

2: 3E/(4r)

3: 9E/(10r)

4: E/r

5: 3E/(2r)

図の回路で抵抗2Ωでの消費電力が2Wである。電源電圧Eはどれか。（電気工学）

1: 2V

2: 3V

3: 4V

4: 5V

5: 6V

正弦波交流電源に抵抗器、インダクタ、キャパシタ各1個を直列に接続した。各素子の両端の電位差（実効値）を測定したところ、抵抗器は10V、インダクタとキャパシタはいずれも5Vであった。電源電圧の実効値は何Vか。

1: 5

2: 10

3: 15

4: 20

5: 25

図のツェナーダイオード(ツェナー電圧3V)を用いた回路で抵抗Rに流れる電流I [mA]はどれか。

1: 0

2: 100

3: 150

4: 250

5: 400

電気メスについて正しいのはどれか。

a: バイポーラ電極は対極板が必要である。

b: 凝固にはバースト波を用いる。

c: 身体の部分同士の接触が分流熱傷の原因となる。

d: ペースメーカ障害の原因となる。

e: 出力電力の増加に伴い対極板の必要面積は減少する。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路について正しいのはどれか。

a: 低域通過特性を示す。

b: 微分回路に用いられる。

c: 時定数は10msである。

d: 出力波形の位相は入力波形より進む。

e: 遮断周波数は約50Hzである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

ペースメーカアナライザ（負荷抵抗：500Ω）を用いて、定電流型体外式ペースメーカを出力電流4mA、ペーシングレート60ppm、デマンド感度最高に設定して定期点検を行った。異常なのはどれか。

1: 出力電圧のピーク値が2.0Vであった。

2: 出力パルス幅が10msであった。

3: 出力パルス間隔が1000msであった。

4: デマンド感度が1mVであった。

5: 心室不応期が250msであった。

50Ｈｚ、実効値1Ａの正弦波交流電流を流すときに正しいのはどれか。

1: 100Ωの抵抗には実効値が約141Vの電圧が発生する。

2: 1Fのコンデンサでは50Wの電力が消費される。

3: 1Hのコイルには実効値が約314Vの電圧が発生する。

4: 2Fのコンデンサに発生する電圧波形は100Hzの正弦波となる。

5: 2Hのコイルに発生する電圧波形は25Hzの正弦波となる。

周波数10kHzで漏れ電流が10mAだった場合、JIS T 0601－1に規定されている漏れ電流測定回路の測定される電圧値どれか。（医用機器安全管理学）

1: 0.01V

2: 0.1V

3: 1V

4: 10V

5: 100V

図の変圧器の一次側電源Eに流れる電流Iと同じ大きさの電流が流れる回路はどれか。ただし、巻数比は1：2とする。（医用電気電子工学）

図の回路について誤っているのはどれか。

a: 遮断周波数で出力電圧の減衰が最も大きい。

b: 遮断周波数は約160Hzである。

c: 時定数は1msである。

d: 遮断周波数より十分に高い周波数では積分回路として動作する。

e: 入出力電圧の位相差は周波数によらず一定である。

1. a b　2. a e　3. b c　4. c d　5. d e

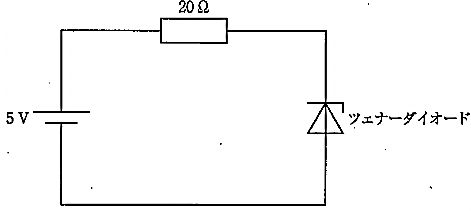

図のツェナーダイオード（ツェナー電圧3 V) を用いた回路で20Ω の抵抗に流れる電流[mA] はどれか。

1: 0

2: 100

3: 150

4: 250

5: 400

図のように、テレメータ心電図モニタで心電図をモニタしていた。このテレメータの入力回路の入力インピーダンスは10MΩで、両電極の生体接触インピーダンスはそれぞれ50kΩであった。このテレメータの電極リード差込口に生理食塩液が垂れて、差込口間の抵抗が20kΩになった。この場合、受診モニタで観測されるR波の大きさは本来の大きさのおよそ何%になるか。

1: 120

2: 40

3: 20

4: 17

5: 0.2
