第3回国試午前77問の類似問題

図の回路について正しいのはどれか。ただし、変圧器は理想的なもので一次対二次の巻数比は1：2である。

a: 一次側に流れる電流波形は正弦波である。

b: AB間の電圧波形は正弦波である。

c: CB問の電圧波形は半波整流波形である。

d: 電流iの最大値は約2.8Aである。

e: 抵抗100Ωの消費電力は400Wである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

正弦波交流電源に抵抗器、インダクタ、キャパシタ各1個を直列に接続した。各素子の両端の電位差（実効値）を測定したところ、抵抗器は10V、インダクタとキャパシタはいずれも5Vであった。電源電圧の実効値は何Vか。

1: 5

2: 10

3: 15

4: 20

5: 25

図の回路で電源電圧は最大値141Vの正弦波交流である。1kΩの抵抗で消費される電力[W]はどれか。

1: 7

2: 10

3: 14

4: 200

5: 282

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.7kJの電気エネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

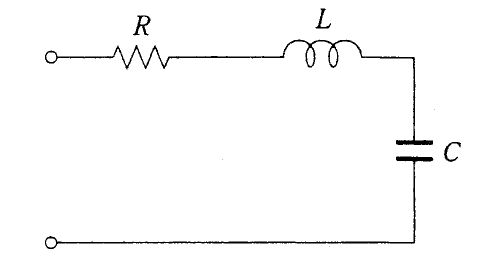

図の回路について誤っているのはどれか。

a: 正弦波電流に対するLとCそれぞれの両端の電圧は同相である。

b: 直流ではインピーダンスが無限大である。

c: 共振するとインピーダンスは抵抗Rとなる。

d: 共振周波数は1/(2π√LC)である。

e: 共振周波数以上の高い周波数ではインピーダンスは0に近づく。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路の変圧器の1次側に1Aの正弦波電流を流すと2次側抵抗の両端に10Vの電圧が生じた。1次側コイルの巻数が100回であるとき2次側コイルの巻数は何回か。ただし、変圧器は理想変圧器とする。

1: 1

2: 10

3: 100

4: 1000

5: 10000

図の回路でab間の正弦波交流電力(有効電力)を求める式として正しいのはどれか。

1: (電圧の振幅値)×(電流の振幅値)

2: (電圧の実効値)×(電流の実効値)

3: (電圧の振幅値)×(電流の振幅値)×(力率)

4: (電圧の実効値)×(電流の実効値)×(力率)

5: (電圧の実効値)x(電流の実効値)×(無効率)

図の四端子法によって被測定線R の抵抗を測定した。電流計の指針が0.25A、内部抵抗1MΩ の電圧計の指針が0.05V であった。被測定線R の抵抗値[Ω] はどれか。ただし、r1-r4 は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1

2: 0.2

3: 0.3

4: 0.4

5: 0.5

図の回路の抵抗で消費される電力はどれか。

1: 408W

2: 800W

3: 1000W

4: 1250W

5: 1667W

図の四端子法によって被測定線Rの抵抗を測定した。電流系の指針が0.25A、内部抵抗1MΩの電圧計の指針が0.05Vであった。被測定線Rの抵抗値はどれか。ただしr1～r4は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1Ω

2: 0.2Ω

3: 0.3Ω

4: 0.4Ω

5: 0.5Ω

実効値100V、周波数50Hzの正弦波交流電源に接続されたときに500Wの電力を消費する電熱器がある。正しいのはどれか。

a: 抵抗は5Ωである。

b: 100Vの電池に接続すると約3.5Aの電流が流れる。

c: 50Vの電池に接続すると約250Wの電熱器となる。

d: 実効値2.5Aの交流電流を流すと約125Wの電熱器となる。

e: 実効値50Vの交流電源に接続すると流れる電流の実効値は約2.5Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

50Hz、1Aの正弦波交流電流について正しいのはどれか。

a: 1Ωの抵抗に流すと1Vの電圧を発生する。

b: 1Fのコンデンサに流すと1Wの電力が消費される。

c: 1Hのコイルに流すと1Vの電圧が発生する。

d: 2Fのコンデンサに流すと電圧波形は25Hzの正弦波となる。

e: 2Hのコイルに流すと電圧波形は50Hzの正弦波となる。

1. a b　2. a e　3. b c　4. c d　5. d e

図のいずれかの回路で、電流計および電圧計の指示値IおよびVから、R=V/Iによって抵抗の値Rを求めたい。抵抗の値がおおよそ下記であるとき、いずれの回路で測定しても誤差が1%以下なのはどれか。ただし電流計および電圧計の内部抵抗はおおよそ1Ω及び50kΩであり、いずれの計器も正確に校正されているものとする。

1: 20Ω

2: 200Ω

3: 2kΩ

4: 20kΩ

5: 200kΩ

図の回路について正しいのはどれか。ただし、ダイオードﾞは理想的とし、入力電圧圧Viは周波数50Hz振幅1Vの正弦波とする。

1: ダイオードにかかる電圧の最大値は約2Vである。

2: ダイオードに流れる電流は正弦波である。

3: コンデンサにかかる電圧の最大値は約1.4Vである。

4: コンデンサにかかる電圧は正弦波である。

5: 抵抗を1kΩに変えるとコンデンサにかかる電圧のリップル(変動量)は減少する。

100Ωの抵抗について正しいのはどれか。

1: 100Vの電池に接続すると100Wの電力を消費する。

2: 実効値100Vの正弦波交流電圧をかけると実効値が約1.4Aの電流が流れる。

3: 実効値が1Aの正弦波交流電流を流すと抵抗両端の電圧の実効値は約140Vになる。

4: 100Hz、100Vの正弦波交流電圧をかけたときに流れる電流は50Hz、100Vのときの2倍になる。

5: 実効値が1Aの50Hzの正弦波交流電流を流したときの電力消費は50Wである。

図のように、インダクタンスLと抵抗Rが接続された回路に正弦波電圧v=Esinωtを印加したときに流れる電流をiとする。正しいのはどれか。

1: L、R、ωに無関係にiはvと同位相である。

2: L、R、ωに無関係にiはvよりπ/2位相が進む。

3: L、R、ωに無関係にiはvよりπ/2位相が遅れる。

4: iはvより位相が進んでいるがその値は0以上π/2以下である。

5: iはvより位相が遅れているがその値は0以上π/2以下である。

図の漏れ電流測定器具について誤っているのはどれか。

1: 電圧計の入力インピーダンスは1MΩ以上必要である。

2: C1は0.15μFである。

3: R2は1kΩの無誘導抵抗を用いる。

4: C1とR1で構成される低域フィルタの遮断周波数は約1kHzである。

5: 人体の電撃に対する周波数特性を模擬している。
