第28回ME2午後42問の類似問題

除細動器を出力360Jに設定し、50Ω負荷で点検した。異常なのはどれか。

1: 除細動器エネルギーメータの値は340Ｊであった。

2: 充電時間が60sであった。

3: 出力波形のパルス幅は約5msであった。

4: 充電完了1分後に自動的に内部放電した。

5: 出力電圧ピーク値が約4kVであった。

除細動器について誤っているのはどれか。

1: 動作試験には150Ωの負荷抵抗を用いる。

2: 放電回路にはインダクタが挿入されている。

3: 出力パルス幅は約5msである。

4: 通電時には電極パドルを押し付ける。

5: 電極接触不良では装着部に熱傷が起こる。

電気メスの出力測定を行うため、負荷として500Ωの無誘導抵抗器と熱電形高周波電流計を直列に接続した。高周波電流計の指示値が500mAであった。出力は何Wか。

1: 75

2: 100

3: 125

4: 150

5: 250

除細動器の表示出力エネルギーは何Ωの負荷抵抗に対する値か。

1: 0.5

2: 5

3: 50

4: 500

5: 5000

除細動器内部コンデンサの静電容量が150nFで、設定エネルギーが300Jの場合、除細動に用いる充電電圧［V］はどれか。ただし、内部損失がないものとする。

1: 141

2: 200

3: 1,414

4: 2,000

5: 14,142

ある単相性除細動器を点検した。異常または不適当なのはどれか。

1: 試験用負荷抵抗として500Ωを接続した。

2: 充電した後、電源スイッチをオフにしたら内部放電した。

3: 通電電極と外装との間の静電容量が大きかったので危険と判断した。

4: 体内（直接）通電電極を接続し250Jに設定したところ充電できなかった。

5: R波同期スイッチをオンにした状態で通電ボタンを押しても出力が出なかった。

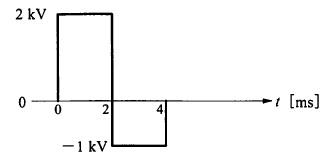

図のような波形の電圧パルスを50Ωの負荷抵抗に通電した。抵抗で消費されるエネルギーは何Jか。

1: 80

2: 160

3: 200

4: 240

5: 360

電気メスの切開出力を最高値にセットして、500Ωの負荷抵抗に高周波電流計を直列に接続して測定したところ、700mAであった。チェックリストには出力は何Wと書けばよいか。

1: 35

2: 150

3: 245

4: 350

5: 714

実効値100V、周波数50Hzの正弦波交流電源に接続されたときに500Wの電力を消費する電熱器がある。正しいのはどれか。

a: 抵抗は5Ωである。

b: 100Vの電池に接続すると約3.5Aの電流が流れる。

c: 50Vの電池に接続すると約250Wの電熱器となる。

d: 実効値2.5Aの交流電流を流すと約125Wの電熱器となる。

e: 実効値50Vの交流電源に接続すると流れる電流の実効値は約2.5Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

電気メスの定期点検で負荷抵抗500Ωを接続して出力を測定した。負荷抵抗両端の最大電圧が900Vで高周波電流（実効値）が300mVであった。 クレストファクタ（波高率）はいくらか。

1: 0.17

2: 1.4

3: 3.0

4: 6.0

5: 20

除細動器について正しいのはどれか。

a: 出力波形の観測には50Ωの負荷抵抗(無誘導)を用いる。

b: 出力電流波形は20ms以上長く尾を引くパルスがよい。

c: 有効に除細動が行われた場合はパドルを接触させた皮膚に熱傷ができる。

d: 心房細動の除去はR波同期で行う。

e: 出力端子と接地問の静電容量によって高周波分流が起こる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

交通電源式の除細動器について誤っているのはどれか。

1: 通電電流のパルス幅は数msである。

2: 試験には50Ωの負荷抵抗を用いる。

3: 最大出力電圧は数kVである。

4: 充電回路にダイオードが挿入されている。

5: 出力波形はバースト波である。

電気メスの出力電力を求めるために高周波電流計と分流抵抗を用い、図の回路を使用した。電流計の指示が30mAのとき電気メスの出力はおよそいくらか。

1: 57W

2: 75W

3: 97W

4: 108W

5: 119W

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.7kJの電気エネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

除細動器について正しいのはどれか。

a: 最大出力エネルギーは約40J(ジュール)である。

b: コンデンサに蓄えたエネルギーを短時間に放出する。

c: 通電時間は数ミリ秒(ms)である。

d: 体外通電では術者はゴム手袋をはめてはならない。

e: 体外通電では電極部に熱傷は起きない。

1. a b　2. a e　3. b c　4. c d　5. d e

除細動器について正しいのはどれか。

a: 最大出力エネルギーは約400 J(ジュール)である。

b: 電極にぺーストを塗ってはならない。

c: 除細動にはAC(交流)通電が適する。

d: 併用する心電計は保護回路が入っていないものが適する。

e: 体外通電では術者はゴム手袋をはめて行う。

1. a b　2. a e　3. b c　4. c d　5. d e

25Ωの抵抗に10Vの電圧を10分間加えたときの消費エネルギーは何Jか。

1: 40

2: 240

3: 250

4: 2400

5: 2500
