Ｂ形装着部を有する心電計の正常状態における接地洩れ電流を、高感度交流電圧計と人体の電気的等価インピーダンスを模擬した回路により測定した。 洩れ電流が許容範囲内であるときの電圧計の読みは何mV以下か。
1: 10mV
2: 50mV
3: 100mV
4: 500mV
5: 1000mV
図のように変圧器に交流電源と抵抗を接続している。 一次側に流れる交流電流が6.0A（実効値）のとき、二次側の電流（実効値）はどれか。ただし、変圧器の巻数比は1：2とする。（電気工学）
1: 1.5 A
2: 3.0 A
3: 6.0 A
4: 12 A
5: 24 A
電気メスについて正しいのはどれか。（医用治療機器学）
a: 300kHz~5MHzの高周波を使用する。
b: モノポーラ出力では対極板が必要である。
c: 小児の場合は対極板を半分に切って使用する。
d: バイポーラ電極を使用すればモニタ障害が起こらない。
e: 対極板接地形では高周波分流が起こりやすい。
1. a b c 2. a b e 3. a d e 4. b c d 5. c d e
漏れ電流測定用の電圧計の特性として、JISで要求されているのはどれか。
a: 入力インピーダンス :1kΩ以下
b: 周波数特性 :直流から10MHzまで平坦
c: 測定精度 :真の値に対して±5%以内
d: 指示方法 :実効値
e: 表示桁数 :8桁以上
1. a b 2. a e 3. b c 4. c d 5. d e
図の直流定電流電源は1mAである。t=0でスイッチSを閉じて10μs経過した後の1μFのキャパシタの両端の電圧は何Vか。ただし、スイッチSを閉じる前のキャパシタの両端の電圧はゼロとする。
1: 0.01
2: 0.1
3: 1
4: 10
5: 100
医用電気機器の漏れ電流測定回路は図に示すようにＪＩＳで指定されているが、その抵抗ＲとコンデンサＣの役割はどれか。
1: 漏れ電流波形の平滑化する。
2: 人体の血液インピーダンスを等価的に模擬する。
3: 衝撃的漏れ電流から高感度電圧計を保護する。
4: 人体の電撃に対する反応閾値の周波数特性を模擬する。
5: 医用電気機器からの不要高周波成分を除去する。
電気メスの特徴に当てはまらないのはどれか。
1: 連続波周波数：2450MHz
2: 最大切開出力：400W
3: 最大凝固出力：200W
4: 対極板面積：150cm2
5: 標準負荷抵抗：500Ω
図は漏れ電流測定用回路を示す。正しいのはどれか。
a: 点線内の回路は人体の電撃に対する反応の周波数特性を模擬している。
b: 点線内の回路の低域遮断周波数は約15Hzである。
c: 精度10%以内の電圧計を使用する。
d: 測定値は電圧計の読みをR2で除した値をとる。
e: 電圧計の入力インピーダンスは1MΩ以上必要である。
開放電圧が3.6Vの電池に15Ωの抵抗を接続すると200mAの電流が流れた｡この電池の内部抵抗はどれか。（電気工学）
1: 2.0Ω
2: 3.0Ω
3: 5.0Ω
4: 15Ω
5: 18Ω
定格電流 10 A の ME 機器の保護接地回路抵抗を JIS T 0601?1 に基づいて 測定したところ、電圧計の表示値が 1．5 V であった。この ME 機器の接地線抵抗 ［mX］はどれか。
1: 60
2: 75
3: 100
4: 120
5: 150
電気メスの対極板装着部位において熱傷の原因となる電流密度の閾値はおよそいくらか。
1: 30A/cm2
2: 3A/cm2
3: 300mA/cm2
4: 30mA/cm2
5: 3mA/cm2
電気メスについて正しいのはどれか。
a: 対極板の接触面積は10cm前後である。
b: ゲルパッド型は静電結合である。
c: 導電結合型対極板は、静電結合型よりも接触インピーダンスが高い。
d: 高周波漏れ電流の測定には200Ωの無誘導抵抗を使用する。
e: アクティブ電極と生体接触部のインピーダンスは400Ω前後である。
1: 連続波搬送周波数：500MHz
2: 切開出力波形：バースト波
3: アクティブ電極：アーク放電
4: 成人用対極板面積：50cm2
5: 標準負荷抵抗：5kΩ
定格10AのME機器の電源プラグの接地刃と金属外装との間にJIS T 0601-1の試験法に基づく電流を流し、その間の電位差を測定したところ3.0Vであった。接地線抵抗［mΩ］はいくらか。
1: 100
2: 120
3: 150
4: 200
5: 300
JIS T 0601-１による漏れ電流測定用電圧計について誤っているのはどれか。
1: 測定用インピーダンス回路が内蔵されている。
2: 入力インピーダンスは1MΩ以上である。
3: 周波数特性は直流から1MHzまで必要である。
4: 合成波形に対して真の実効値指示が必要である。
5: 指示誤差は±5％以内である。
JIST0601-1における漏れ電流測定用器具(MD)において、100kHzの漏れ電流を測定したところ、電圧計の読みが0.1Vであった。このとき実際に流れた100kHzの漏れ電流のおよその値[mA]はどれか。
定格10AのME機器の保護接地線抵抗をJIS T 0601-1に基づいて測定するとき、誤っているのはどれか。 ただし、ME機器の電源コードは着脱可能であるとする。
1: 無負荷時の電圧が6Vを超えない電流源を用いる。
2: 測定には交流電流を用いる。
3: 測定時に流す電流は15Aとする。
4: 測定持には電流を5～10秒間流す。
5: 100mΩ以下であることを確認する。
フローティング型の電気メスについて正しいのはどれか。
a: 高周波分流の対策を目的としている。
b: 装置本体のアースをとる必要がある。
c: 対極板を用いる必要がない。
d: 停電時でも使用できる。
e: 電気メスの切れ味はやや低下する。
直流電動機(モータ)に直流電圧20Vを加えたところ、100 mA の電流が流れ定常回転した。このモータを10分間回した時の消費エネルギー[J]はどれか。
1: 240
2: 1200
3: 2400
4: 12000
5: 24000

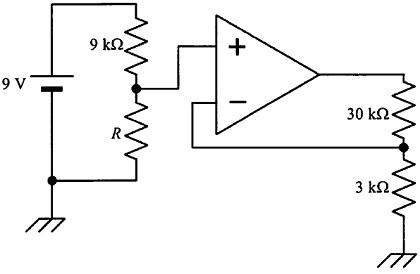

理想オペアンプで構成した図の回路で、30kΩの抵抗を流れる電流を0.3mAにしたい。Rは何kΩにすべきか。
1: 18
2: 9
4: 0.3
5: 0.1
