図の回路で電圧計は1.0V、電流計は20mAを示した。抵抗値R［Ω］はどれか。ただし、電流計の内部抵抗は2.0Ωとする。（医用電気電子工学）
1: 45
2: 48
3: 50
4: 52
5: 55
図のいずれかの回路で、電流計および電圧計の指示値IおよびVから、R=V/Iによって抵抗の値Rを求めたい。抵抗の値がおおよそ下記であるとき、いずれの回路で測定しても誤差が1%以下なのはどれか。ただし電流計および電圧計の内部抵抗はおおよそ1Ω及び50kΩであり、いずれの計器も正確に校正されているものとする。
1: 20Ω
2: 200Ω
3: 2kΩ
4: 20kΩ
5: 200kΩ
図に示す回路において、抵抗Ｒに流れる電流を測定したい。内部抵抗5Ωの電流計を抵抗Rと直列に挿入して測定すると約何％の誤差が生じるか。ただし、Rの値はおよそ200Ωであり、計器は正確に校正されているものとする。
1: 0
2: 0.01
3: 0.025
4: 0.1
5: 0.4
図の回路で抵抗Rに流れる電流I[A]はどれか。ただし、電池の起電力は4.0V、抵抗はすべて1.0Ωとする。
1: 1.0
2: 2.0
3: 3.0
4: 4.0
5: 5.0
図の回路で10kΩの抵抗に流れる電流が0.2mAのとき、抵抗Rの大きさは何kΩか。ただし、オペアンプは理想オペアンプとする。
1: 1
2: 2
3: 4
4: 5
5: 10
図の四端子法によって被測定線R の抵抗を測定した。電流計の指針が0.25A、内部抵抗1MΩ の電圧計の指針が0.05V であった。被測定線R の抵抗値[Ω] はどれか。ただし、r1-r4 は測定リードの抵抗および接続部の接触抵抗である。
1: 0.1
2: 0.2
3: 0.3
4: 0.4
5: 0.5
定格1mA、内部抵抗10Ωの電流計を用いて、定格10Vの電圧計をつくりたい。正しいのはどれか。
1: 10.010kΩの抵抗を電流計に並列接続する。
2: 9.990kΩの抵抗を電流計に直列接続する。
3: 10.000kΩの抵抗を電流計に並列接続する。
4: 10.010kΩの抵抗を電流計に直列接続する。
5: 9.990kΩの抵抗を電流計に並列接続する。
最大目盛1mA、内部抵抗100Ωの直流電流計を使って、最大10Vまで計れる直流電圧計を構成したい。正しいのはどれか。
1: 9.9kΩの抵抗を電流計に並列接続する。
2: 9.9kΩの抵抗を電流計に直列接続する。
3: 10.0kΩの抵抗を電流計に並列接続する。
4: 10.1kΩの抵抗を電流計に直列接続する。
5: 10.1kΩの抵抗を電流計に並列接続する。

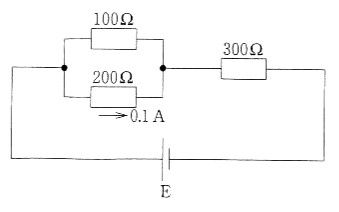

図の回路で抵抗200Ωに0.1Aの電流が流れている。電圧Eは何Vか。
1: 20
2: 50
3: 70
4: 90
5: 110
図の四端子法によって被測定線Rの抵抗を測定した。電流系の指針が0.25A、内部抵抗1MΩの電圧計の指針が0.05Vであった。被測定線Rの抵抗値はどれか。ただしr1～r4は測定リードの抵抗および接続部の接触抵抗である。
1: 0.1Ω
2: 0.2Ω
3: 0.3Ω
4: 0.4Ω
5: 0.5Ω
図のような直列回路において3Ωの抵抗に流れる電流が1Aである。この回路の電源電圧Eの値はどれか。（電気工学）
1: 12V
2: 14V
3: 16V
4: 18V
5: 20V
図の回路において、V1.0Vのとき、抵抗Rに流れる電流は10μAであった。この回路の利得[dB]はどれか。ただし、Aは理想演算増幅器とし、10g102=0.3とする。
2: 6
3: 12
4: 26
5: 40
図の理想オペアンプ回路で、可変抵抗Rvが1kΩのとき端子AB間に流れる電流がI0であった。可変抵抗を2kΩに変化させたとき、端子AB間に流れる電流IはI0の何倍か。
1: 1/4
2: 1/2
3: 1
4: 2
5: 4
内部抵抗100kΩの直流電圧計の測定範囲を10倍にしたい。正しいのはどれか。
1: 1MΩの抵抗を電圧計に並列接続する。
2: 990kΩの抵抗を電圧計に直列接続する。
3: 1.1MΩの抵抗を電圧計に並列接続する。
4: 900kΩの抵抗を電圧計に直列接続する。
5: 100kΩの抵抗を電圧計に並列接続する。
図の回路の電圧増幅度を20dBとするとき、抵抗Rに流れる電流I[mA]はどれか。ただし、Aは理想演算増幅器とする。
1: 0.01
2: 0.1
4: 10
5: 100
定格1mA、内部抵抗10Ωの電流計を用いて、最大100mAの電流を測定したい。正しいのはどれか。
1: 0.010Ωの抵抗を電流計に並列接続する。
2: 99.0Ωの抵抗を電流計に直列接続する。
3: 1.00Ωの抵抗を電流計に並列接続する。
4: 0.010Ωの抵抗を電流計に直列接続する。
5: 0.101Ωの抵抗を電流計に並列接続する。
図の回路の電圧増幅度を20 dB とするとき、抵抗Rに流れる電流I[mA]はどれか。ただし、Aは理想演算増幅器とする。
起電力E［V］、内部抵抗r［X］の電池2個と可変抵抗R［X］を直列に接続した回路がある。可変抵抗で消費される電力が最大になるようにRの値を調整した。このとき、回路に流れる電流［A］Iを表す式として正しいのはどれか。
1: E/(2r)
2: 3E/(4r)
3: 9E/(10r)
4: E/r
5: 3E/(2r)
内部抵抗r＝2kΩ、最大目盛1Vの直流電圧計Ⓥに、図のように抵抗R1とR2を接続し、端子b、d間で最大10V、端子c、d間で最大100Vの電圧が計測できるようにしたい。抵抗R1とR2の組合せで正しいのはどれか。ただし、選択肢は【R1】 -- 【R2】とする。
1: 18KΩ -- 180KΩ
2: 18KΩ -- 198KΩ
3: 18KΩ -- 200KΩ
4: 20KΩ -- 180KΩ
5: 20KΩ -- 200KΩ
