ある電気メスの切開出力を最大値に設定し、500Ωの無誘導負荷抵抗を接続して両端の電圧をオシロスコープで観測したら1000Vppの正弦波が観測された。出力電力を計算すると何Wになるか。
1: 2000
2: 1000
3: 500
4: 250
5: 125
電気メスの出力電力を求めるために高周波電流計と分流抵抗を用い、図の回路を使用した。電流計の指示が30mAのとき電気メスの出力はおよそいくらか。
1: 57W
2: 75W
3: 97W
4: 108W
5: 119W
電気メスの定期点検で負荷抵抗500Ωを接続して出力を測定した。負荷抵抗両端の最大電圧が900Vで高周波電流（実効値）が300mVであった。 クレストファクタ（波高率）はいくらか。
1: 0.17
2: 1.4
3: 3.0
4: 6.0
5: 20
電気メスの出力について正しいのはどれか。
1: 出力波形の基本周波数は20~30kHzである。
2: 凝固では、連続的な正弦波を用いる。
3: 無負荷時の出力電圧の最高値は1000V以上である。
4: スプレー凝固で用いる出力電圧の最高値は切開より低い。
5: 出力の校正は5kΩの負荷抵抗(無誘導)で行う。
電気メスについて正しいのはどれか。
a: メス先電極はエチレンオキサイドガス(EOG)滅菌が可能である。
b: パイポーラ電気メスでは対極板は必要である。
c: パースト波は切開に用いる。
d: 対極板回路の抵抗が小さくなると高周波漏れ電流が大きくなる。
e: 定期点検で高周波漏れ電流が150mA以上あればより詳しい点検が必要である。
1. a b 2. a e 3. b c 4. c d 5. d e
a: 利用しているのはグロー放電である。
b: 凝固の出力波形は連続正弦波である。
c: 切開時の搬送波は10kHzである。
d: 高周波非接地形は対極板回路を接地より絶縁している。
e: モノポーラ出力使用時には対極板が必要である。
a: 切開には連続正弦波が用いられる。
b: 対極板接触面積の増加は熱傷の原因である。
c: 出力回路には抵抗が挿入されている。
d: スプリット型対極板は接触インピーダンスを測定する。
e: バイポーラ電極は挟まれた部位を凝固する。
1. a b c 2. a b e 3. a d e 4. b c d 5. c d e
電気メスについて誤っているのはどれか。
1: 出力周波数は10kHz程度である。
2: 最大出力電力は切開で200～400Wである。
3: 最大出力電力は凝固で100～200Wである。
4: 出力電流は数100mA～数A程度である。
5: 凝固モードでのピーク電圧は約3000Vである。
電気メスの切開出力を最高値にセットして、500Ωの負荷抵抗に高周波電流計を直列に接続して測定したところ、700mAであった。チェックリストには出力は何Wと書けばよいか。
1: 35
2: 150
3: 245
4: 350
5: 714
漏れ電流測定用器具（MD）を用いて心電計の漏れ電流を測定した。電圧計の代わりにオシロスコープを用いると、オシロスコープ上の正弦波電圧波形のpeak to peak値が17mVであった。漏れ電流はおよそ何μAか。
1: 1.7
2: 6
3: 12
4: 17
5: 32
a: 切開作用の原理はジュール・トムソン効果である。
b: 凝固には連続正弦波電流が適している。
c: 300kHz~5MHz程度の高周波電流が用いられる。
d: バイポーラ方式では対極板が不要である。
e: フローティング型は高周波分流に対して無効である。
a: メス先電極と対極板とを一か所にピンセット状にまとめた方式をピンセット方式という。
b: 切開の最大出力は40W程度である。
c: 凝固の最大出力は20W程度である。
d: メス先電極を能動電極という。
e: 対極板を拡散電極という。
電気メスで正しいのはどれか。
1: 300~500kHz帯の電流を用いる。
2: 切開モードでは断続波を用いる。
3: 導電接触形対極板は静電接触形対極板より接触インピーダンスが大きい。
4: 高周波漏れ電流の許容値は500mA以内である。
5: 負荷抵抗10Ωでキャリブレーションする。
定電流出力型の体外式ペースメーカの出力端子に500Ωの抵抗を接続し、出力電流10mA、パルスレート60回/分およびデマンド感度最高の設定で点検を行った。動作不良を示す項目はどれか。
1: 出力電圧は5Vであった。
2: パルス幅は1msであった。
3: パルス周期は1sであった。
4: デマンド感度は10mVであった。
5: アルカリ乾電池の電圧が9Vであった。
a: 対極板の接触面積は10cm前後である。
b: ゲルパッド型は静電結合である。
c: 導電結合型対極板は、静電結合型よりも接触インピーダンスが高い。
d: 高周波漏れ電流の測定には200Ωの無誘導抵抗を使用する。
e: アクティブ電極と生体接触部のインピーダンスは400Ω前後である。
1: 500MHzの高周波が用いられる。
2: 出力電力と必要な対極板面積は反比例する。
3: 純切開にはバースト波が用いられる。
4: 出力回路にはコンデンサが直列に挿入される。
5: 高周波接地は対極板側回路を抵抗により接地する。
a: 対極板の面積は5cm2程度である。
b: 血行のよい部位には対極板を装着しない。
c: 対極板回路抵抗の増加は熱傷の原因である。
d: 高周波漏れ電流は150mA以下に規制されている。
e: 放電時に発生する低周波電流は電撃の原因となる。
電気メスで誤っているのはどれか。
1: 数100kHz~数MHzの高周波電流が用いられる。
2: 負荷抵抗は200~1,000Ωである。
3: 凝固にはバースト波が用いられる。
4: 出力200Wのとき対極板接触面積150cm2は安全域である。
5: 出力回路にはコイルが挿入されている。
電気メスの出力測定を行うため、負荷として500Ωの無誘導抵抗器と熱電形高周波電流計を直列に接続した。高周波電流計の指示値が500mAであった。出力は何Wか。
1: 75
2: 100
3: 125
4: 150
5: 250

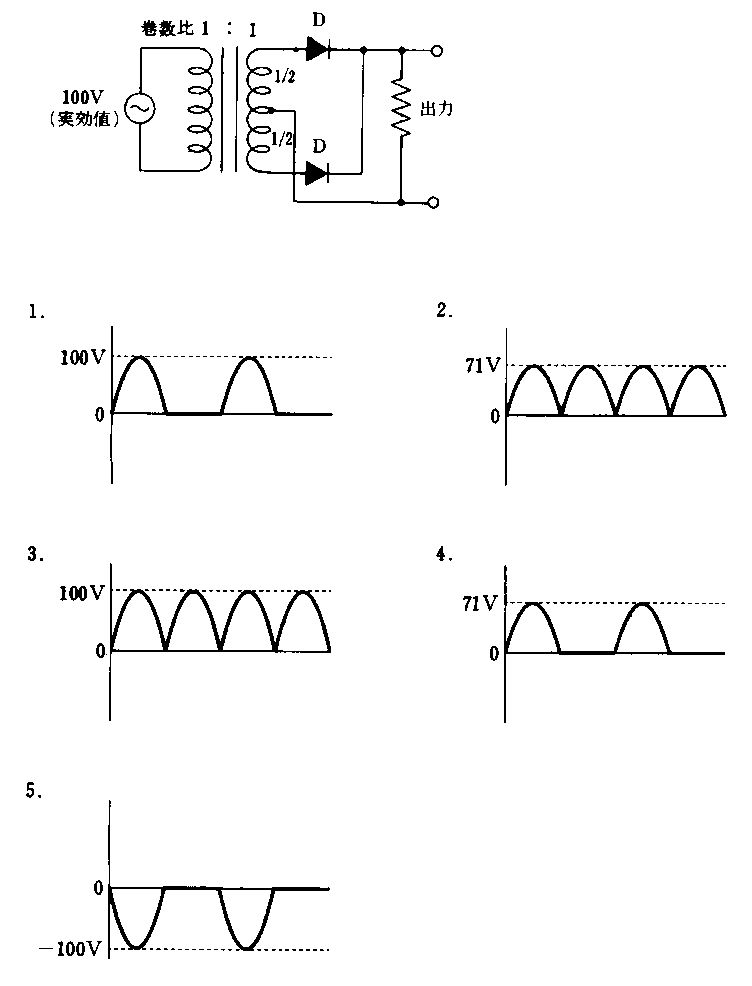

実効値100Vの正弦波交流を図の回路に入力した。正しい出力波形はどれか。ただし、変圧器およびダイオードの損失はないものとする。
