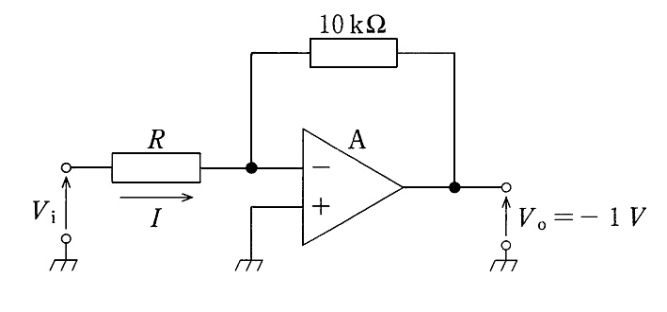

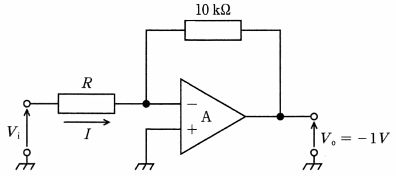

図の回路でViが1Vのとき、［mA］Iはどれか。ただし、Aは理想演算増幅器とする。
1: 0.01
2: 0.1
3: 1
4: 10
5: 100
図に示す演算増幅器を用いた回路の近似的な電圧の増幅度（利得）として正しいのはどれか。
1: -0.1
2: -1
3: -10
4: -20
5: ?100
図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。
a: 時定数は20 msである。
b: 通過域での増幅度は20 である。
c: 直流成分はカットされる。
d: コンデンサC1と抵抗R2に流れる電流は等しい。
e: 入力インピーダンスは抵抗R1とR2で決まる。
1. a b 2. a e 3. b c 4. c d 5. d e
図の回路で電圧計は1.0V、電流計は20mAを示した。抵抗値R［Ω］はどれか。ただし、電流計の内部抵抗は2.0Ωとする。（医用電気電子工学）
1: 45
2: 48
3: 50
4: 52
5: 55

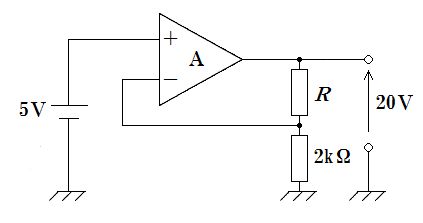

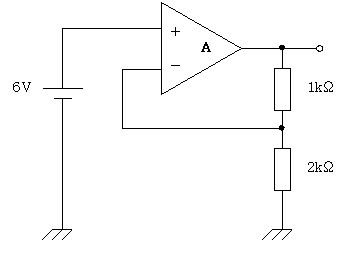

図の回路で2kΩの抵抗に流れる電流はどれか。ただし、Aは理想演算増幅器とする。
1: 1mA
2: 2mA
3: 3mA
4: 4mA
5: 6mA
図の回路の電圧増幅度を20dBとするとき、抵抗Rに流れる電流I[mA]はどれか。ただし、Aは理想演算増幅器とする。
図の回路で正しいのはどれか。ただし、Aは理想演算増幅器である。
a: 増幅度は-R2/R1である。
b: 入力抵抗はR1である。
c: 抵抗R1と抵拭R2に流れる電流は等しい。
d: 抵抗R1に加わる電圧は入力電圧v1に等しい。
e: 出力抵抗はゼロである。
1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

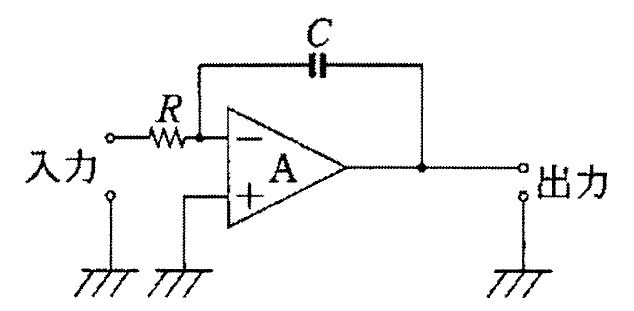

図の回路の入力インピーダンスはどれか。ただし、Aは理想演算増幅器とする。（電子工学）
1: R
2: $\frac{1}{R}$
3: $ R+\ j\omega{C}$
4: $ R+\frac {1}{j\omega C}$
5: $\frac {1}{R}+j\omega C$
図の回路の電圧増幅度を20 dB とするとき、抵抗Rに流れる電流I[mA]はどれか。ただし、Aは理想演算増幅器とする。
電気メスの出力電力を求めるために高周波電流計と分流抵抗を用い、図の回路を使用した。電流計の指示が30mAのとき電気メスの出力はおよそいくらか。
1: 57W
2: 75W
3: 97W
4: 108W
5: 119W

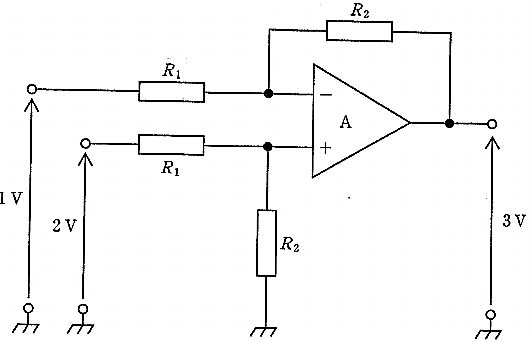

図の回路で入出力の電圧値の関係を満たすR1とR2の比（R1：R2）はどれか。ただし、Aは理想演算増幅器とする。
1: 2:1
2: 1:2
3: 1:3
4: 1:4
5: 1:5
図の回路の一次側巻線に流れる電流［A］I（実効値）はどれか。ただし、変圧器は理想的であり、巻数比は1：10とする。
1: 0.1
2: 0.5
4: 5
5: 10

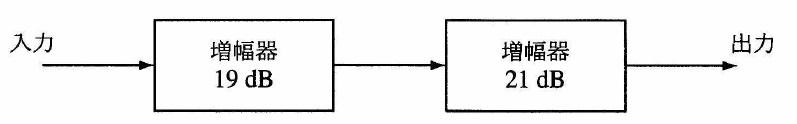

図の回路の電圧増幅度は全体でいくらか。
1: 2倍
2: 40倍
3: 100倍
4: 399倍
5: 10000倍

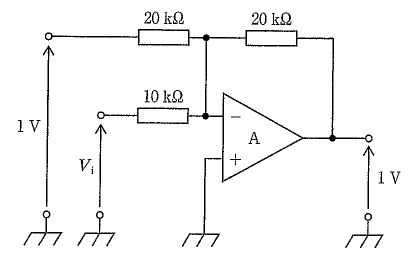

図の回路のVi[V]はどれか。ただし、Aは理想演算増幅器とする。
1: -2
3: 0
4: 1
5: 2
図の回路において、抵抗Rを流れる電流I[mA]はおよそどれか。ただし、電圧計の内部抵抗RV = 10MΩ、電流計の内部抵抗Ra ＝ 10Ωとし、電圧源Eの内部抵抗は無視する。
2: 0.2
4: 2

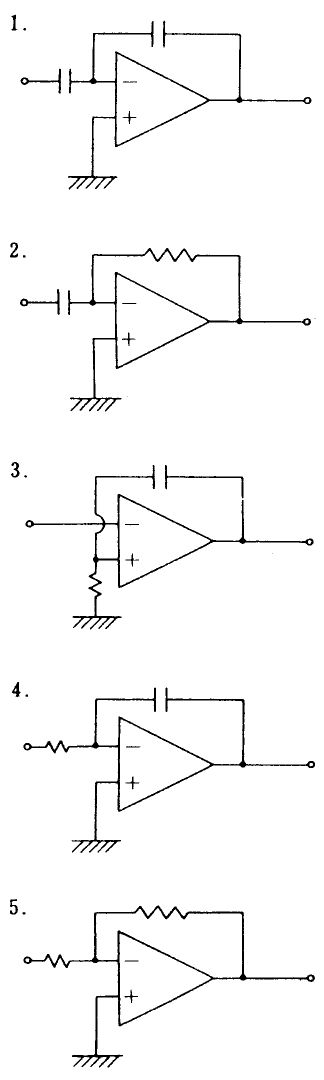

演算増幅器を用いた回路として正しいのはどれか。
図の回路について誤っているのはどれか。ただし、Aは理想演算増幅器である。
1: 電圧増幅度は1倍である。
2: インピーダンス変換器として使用される。
3: 入力インピーダンスは無限大である。
4: 正帰還が用いられている。
5: 電圧フォロアである。

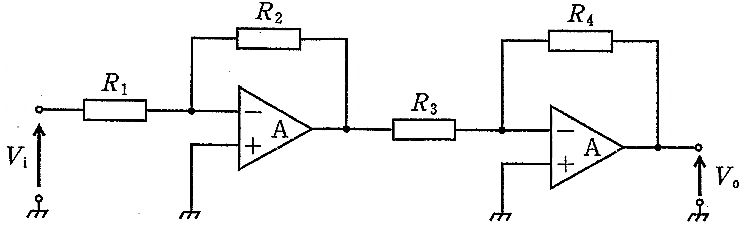

図の回路でVo/ Vi はどれか。ただし、Aは理想演算増幅器とする。
1: $\frac {R_{2}R_{4}}{R_{1}R_{3}}$
2: $-\frac {R_{2}R_{4}}{R_{1}R_{3}}$
3: $\frac {R_{1}R_{3}}{R_{2}R_{4}}$
4: $-\frac {R_{1}R_{3}}{R_{2}R_{4}}$
5: $\frac {R_{1}R_{3}}{R_{1}R_{4}}$
図に示す電流の測定で正しいのはどれか。
a: 1:接地漏れ電流
b: 2:患者漏れ電流
c: 3:患者測定電流
d: 4:外装漏れ電流
e: 5:外装漏れ電流
図の回路の抵抗R[kΩ]はどれか。ただし、Aは理想演算増幅器とする。
1: 2
2: 4
3: 6
4: 8
