電子回路の過去問

図1に示した特性のダイオードを2つ用いた図2の回路の出力電圧VOの最大値VOmax[V]と最小値VOmin　[V]はどれか。ただし、順方向の電圧降下は0.6Vとする。

1: $ V_{o\max }=0.6$、$V_{o\min }=-0.6$

2: $ V_{o\max }=0.6$、$V_{o\min }=-3.0$

3: $ V_{o\max }=3.0$、$V_{o\min }=-3.0$

4: $ V_{o\max }=3.6$、$V_{o\min }=-3.6$

5: $ V_{o\max }=6.0$、$V_{o\min }=-6.0$

抵抗変化を利用する素子はどれか。

a: サーミスタ

b: CdS

c: ホール素子

d: 熱電対

e: 圧電素子

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 遮断周波数より十分に低い帯域で微分特性を有する。

b: コンデンサC1と抵抗R2に流れる電流は等しい。

c: 遮断周波数は314Hzである。

d: 直流成分は通過する。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路の電圧増幅度を20 dB とするとき、抵抗Rに流れる電流I[mA]はどれか。ただし、Aは理想演算増幅器とする。

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

正しいのはどれか。

a: LEDの発光強度は加えた電圧に比例する。

b: LEDの発光波長は流した電流に比例する。

c: LEDの順方向電圧は整流用ダイオードよりも高い。

d: フォトダイオードの出力電流はアノードから流出する方向に流れる。

e: フォトダイオードの出力電流は入射光が強くなると増加する。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図のPN接合で正しいのはどれか。

a: 多数キャリアAには右方向に力が作用する。

b: 多数キャリアBは電子である。

c: 電圧Eを高くしていくと降伏現象が生じる。

d: 電圧Eを高くすると空乏層が小さくなる。

e: 電圧Eを高くすると拡散電位が高くなる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路について正しいのはどれか。ただし、A は理想演算増幅器とする。

a: 遮断周波数は5Hzである。

b: 通過域の増幅度は20dBである。

c: 遮断周波数ではViとVoの位相差はゼロである。

d: 入カインピーダンスは10kΩである。

e: 直流は通過域に含まれる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の増幅回路全体の増幅度は54dB である。抵抗R[kΩ] はどれか。ただし、Aは理想演算増幅器とし、log102を0.3とする。

1: 5

2: 10

3: 50

4: 100

5: 500

図のツェナーダイオード（ツェナー電圧3 V) を用いた回路で20Ω の抵抗に流れる電流[mA] はどれか。

1: 0

2: 100

3: 150

4: 250

5: 400

同相除去比 (CMRR) が 80 dB の差動増幅器の入力に、振幅1 mV の逆相信号を入力したところ、出力において逆相信号の振幅は1 V に増幅された。このとき、この増幅器の同相信号に対する利得 [dB] はどれか。

1: -40

2: -20

3: 0

4: 20

5: 40

図の回路において正しいのはどれか。ただし、A は理想演算増幅器とする。

a: 反転増幅回路である。

b: 入力抵抗は Rs である。

c: 二つの抵抗に流れる電流は等しい。

d: Vs は Vi に等しい。

e: Rs を無限大にすると |Vi| = |Vs| になる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

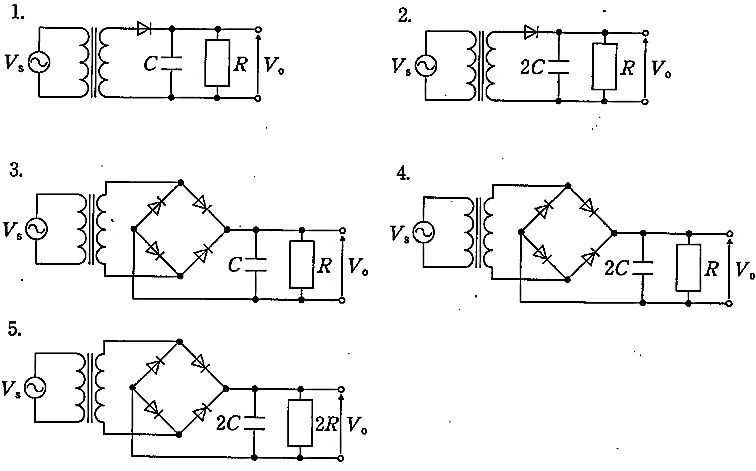

出力電圧 Vo においてリプル率の最も小さい回路はどれか。

図1の回路に図2に示す電圧Eを入力したとき、ダイオード D1 に電流が流れる区間はどれか。ただし、ダイオードは理想ダイオードとする。

1: A

2: B

3: C

4: D

5: E

正しいのはどれか。

a: 理想ダイオードの順方向抵抗は無限大である。

b: バイポーラトランジスタは電圧制御素子である。

c: ピエゾ効果が大きい半導体は磁気センサに利用される。

d: FET のn形チャネルの多数キャリアは電子である。

e: CMOS回路はバイポーラトランジスタ回路よりも消費電力が少ない。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路で入出力の電圧値の関係を満たすR1とR2の比（R1：R2）はどれか。ただし、Aは理想演算増幅器とする。

1: 2:1

2: 1:2

3: 1:3

4: 1:4

5: 1:5

図の回路でVo/ Vi はどれか。ただし、Aは理想演算増幅器とする。

1: $\frac {R_{2}R_{4}}{R_{1}R_{3}}$

2: $-\frac {R_{2}R_{4}}{R_{1}R_{3}}$

3: $\frac {R_{1}R_{3}}{R_{2}R_{4}}$

4: $-\frac {R_{1}R_{3}}{R_{2}R_{4}}$

5: $\frac {R_{1}R_{3}}{R_{1}R_{4}}$

ツェナー電圧2Vのツェナーダイオードを含む図の回路の電流電圧特性で正しいのはどれか。

図1の回路のLED の電圧電流特性を図2 に示す。この回路に流れる電流I［mA］はどれか。

1: 5

2: 10

3: 15

4: 20

5: 30

差動増幅器の入力端子に振幅1 mV の逆相信号と振幅2 V の同相信号が入力された。出力では逆相信号が2 V に増幅され、同相信号が100 mV に減衰した。この差動増幅器の同相除去比（CMRR）［dB］はどれか。ただし、log 10 2 を0.3 とする。

1: 66

2: 72

3: 86

4: 92

5: 96

図1 の回路における端子電圧V と電流I の関係を図2 に示す。この電池の両端子を短絡したとき（負荷抵抗= 0 ）、電流I［A］はどれか。ただし、図1 の点線内は電池の等価回路である。

1: 0

2: 1.5

3: 2

4: 3

5: 6
