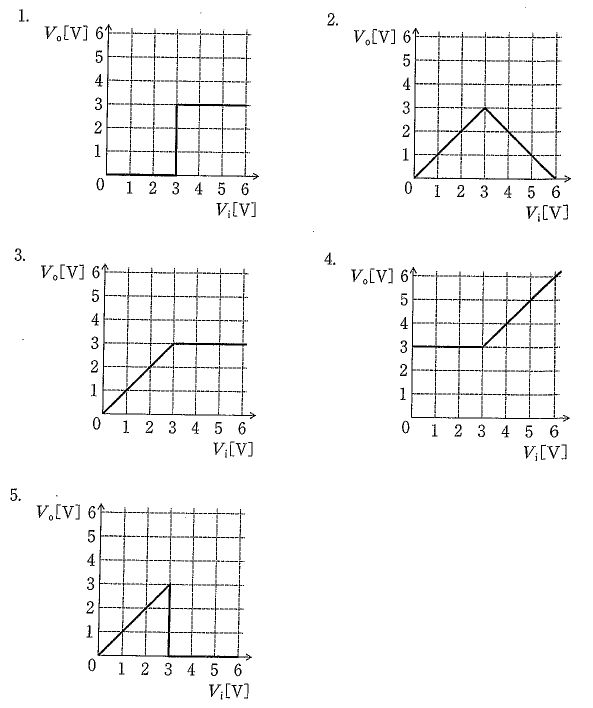

ツェナー電圧3Vのツェナーダイオードを含む図の回路のV1とV2の関係を示すグラフはどれか。
ツェナー電圧5Vのツェナーダイオードに100mAの電流が流れているとき図の回路の抵抗Rはどれか。
1: 10Ω
2: 50Ω
3: 100Ω
4: 250Ω
5: 500Ω
図のツェナーダイオード(ツェナー電圧3V)を用いた回路で抵抗Rに流れる電流I [mA]はどれか。
1: 0
2: 100
3: 150
4: 250
5: 400
図のツェナーダイオード（ツェナー電圧3 V) を用いた回路で20Ω の抵抗に流れる電流[mA] はどれか。
定電圧ダイオードの電圧-電流特性はどれか。
図に示す電流の測定で正しいのはどれか。
a: 1:接地漏れ電流
b: 2:患者漏れ電流
c: 3:患者測定電流
d: 4:外装漏れ電流
e: 5:外装漏れ電流
1. a b c 2. a b e 3. a d e 4. b c d 5. c d e
図に示す電流経路について正しいのはどれか。
a: 1は装着部に乗った電源電圧による患者漏れ電流である。
b: 2は外装漏れ電流である。
c: 3は信号入出力部にのった電源電圧による患者漏れ電流である。
d: 4は患者測定電流である。
e: 5は接地漏れ電流である。
ダイオードの順方向における電流電圧特性を図 1 に示す。このダイオード を図 2 のような等価回路（V >= 0．6 V）に置き換えたときの V d と r d との組合せで 正しいのはどれか。
pn接合ダイオードの電圧電流特性で正しいのはどれか。
図1の回路のLED の電圧電流特性を図2 に示す。この回路に流れる電流I［mA］はどれか。
1: 5
2: 10
3: 15
4: 20
5: 30
図の回路において電流i（ｔ）、電荷ｑ（ｔ）と電圧v（ｔ）の関係で正しいのはどれか。
1. a b 2. a e 3. b c 4. c d 5. d e
図1の回路に図2に示す電圧Eを入力したとき、ダイオード D1 に電流が流れる区間はどれか。ただし、ダイオードは理想ダイオードとする。
1: A
2: B
3: C
4: D
5: E
図に示す回路の電圧振幅伝達関数$\left|\frac{V_2}{V_1}\right|$の周波数特性として正しいのはどれか。
図の変圧器の一次側電流Iが2Aのとき、電圧E[V]はどれか。ただし、変圧器の巻数比は2：1とする。
1: 10
2: 20
3: 40
4: 80
5: 160
図1の回路に図2の電圧を入力に加えたとき、出力されるのはどれか。ただし、ダイオードは理想ダイオードとする。
図1の電圧Viを入力したとき、図2の電圧VOを出力する回路はどれか。ただし、ダイオードは理想ダイオードとする。
図1の電圧波形をオペアンプを用いた図2の回路に加えた。出力波形で正しいのはどれか。
図の回路で2Ωの抵抗の消費電力が2Wである。電源電圧E［V］はどれか。
1: 2
2: 3
3: 4
4: 5
5: 6
図に示す回路における電流または電圧の周波数特性で正しいのはどれか。ただし、I、VR、VCおよびVはそれそれ電流または電圧の大きさを示す。
