第35回ME2午前48問の類似問題

ICD(植込み型除細勤器)について正しいのはどれか。

a: 心室細動に対して高周波通電を行う。

b: AEDの別名である。

c: 心房細動にも適用する。

d: 頻拍停止に対するペーシング機能を持つ。

e: 通電エネルギーは数十ジュールである。

1. a b　2. a e　3. b c　4. c d　5. d e

脳波測定について誤っているのはどれか。

1: 単極誘導では耳垂を基準としている。

2: 10Hzの低域遮断フィルタを使用する。

3: ディジタル式ではリモンタージュ機能がある。

4: 記録する場合は紙送り速さ30mm/sで行う。

5: 脳死判定では電極接触抵抗は2kΩ以下が望ましい。

電源回路について誤っているのはどれか。

1: リップル率は全波整流回路の方が半波整流回路より小さい。

2: 回路構成は定電圧回路を平滑回路の前に置く。

3: 平滑回路はコンデンサの充放電を利用して交流成分を取り除く。

4: 定電圧回路にはツェナーダイオードが用いられる。

5: 出力電圧の変動は入力電圧と出力電流との変動により起こる。

脳波計の性能点検をした。基準を満たしていないのはどれか。

1: 入力換算雑音は10μVppであった。

2: 入力インピーダンスは10MΩであった。

3: 同相弁別比は100dBであった。

4: 低域遮断周波数は0.5Hzであった。

5: 最大感度は5mm/10μVであった。

図は生体と計測器との等価回路である。誤っているのはどれか。

1: Z1は主に皮膚と電極のインピーダンスである。

2: Z2はできるだけ小さい方がよい。

3: 3. $\left|Z_1\right|\ll\left|Z_2\right|$の関係が望ましい。

4: 入カ信号が大きすぎると波形ひずみが生じる。

5: 増幅器の入カ段にはFETが使われる。

漏れ電流を測定するのに必要なのはどれか。

a: フルスケール100~200mVの交流電圧計

b: 人体の電撃に対する電気特性を模擬した回路

c: 10Hz~100kHzのインピーダンス測定器

d: 方形波を出力することができる発振器

e: 電源極性切り替えスイッチを内蔵した電源ボックス

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

DDDR型のペースメーカについて誤っているのはどれか。

1: 電極リードが2本必要である。

2: 心房ではペーシングとセンシングの両方を行う。

3: 心室ではペーシングとセンシングの両方を行う。

4: 設定レートより速い自己心拍が発生した場合は心房ペーシングを行う。

5: 心拍応答機能がある。

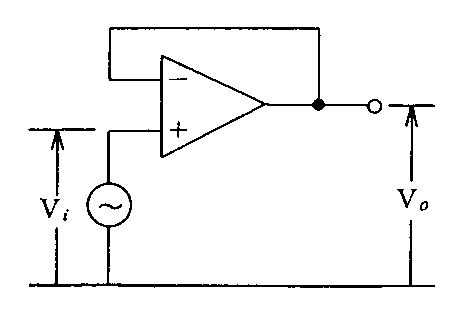

オペアンプを用いた図の回路について正しいのはどれか。

1: Vo = 2Viである。

2: Viに対する入力インピーダンスは1kΩ以下である。

3: 負帰還が用いられている。

4: 電力増幅を行うために用いられる。

5: 出力インピーダンスは1kΩ以上である。

心電図記録の交流雑音対策で正しいのはどれか。

1: 誘導コード同士は離してばらばらに配置する。

2: 心電計の電源コードはベッドと平行に配置する。

3: 心電計の弁別比は少なくとも 40 dB 以上を用いる。

4: 患者のベッドは病室の壁から離して配置する。

5: 心電計の右足コードは保護接地端子に直接接続する。

簡便に漏れ電流を測定するのに必要なのはどれか。

a: 交流100~200mVの測定範囲を持った交流電圧計

b: 人体の電撃に対する電気特性を模擬した回路

c: 電源極性切り換えスイッチ等を内蔵した電源ボックス

d: 矩形波を出力することができる発振器

e: 10Hz~100kHzのインピーダンス測定器

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

等電位接地について正しいのはどれか。

1: 主たる目的はマクロショックの防止である。

2: 接地には電気抵抗10Ω以下の導線を用いる。

3: 患者周囲の絶縁された部分を接地する。

4: 心臓カテーテル検査室に設ける必要がある。

5: 接地線は複数の医用接地センタに分散させて接続する。

非接地配線方式について正しいのはどれか。

a: 絶縁変圧器の定格容量は 50 kVA 以下である。

b: 絶縁変圧器の 2 次側から 1 次側への漏れ電流は 10 nA 以下である。

c: 絶縁変圧器の 2 次側の対地インピーダンスが 50 kX 以下になると警報を発する。

d: 地絡発生時の電源確保が主目的である。

e: 多数の ME 機器を同時に使用すると警報が発生する可能性がある。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図のように、テレメータ心電図モニタで心電図をモニタしていた。このテレメータの入力回路の入力インピーダンスは10MΩで、両電極の生体接触インピーダンスはそれぞれ50kΩであった。このテレメータの電極リード差込口に生理食塩液が垂れて、差込口間の抵抗が20kΩになった。この場合、受診モニタで観測されるR波の大きさは本来の大きさのおよそ何%になるか。

1: 120

2: 40

3: 20

4: 17

5: 0.2

図1の電圧波形をオペアンプを用いた図2の回路に加えた。出力波形で正しいのはどれか。

図の回路について正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 時定数は10msである。

b: 通過域の増幅度は20 である。

c: 遮断周波数ではViとVoの位相差はゼロである。

d: 入カインピーダンスは周波数に反比例する。

e: 遮断周波数より十分に高い帯域で積分特性を有する。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路について正しいのはどれか。ただし、ダイオードﾞは理想的とし、入力電圧圧Viは周波数50Hz振幅1Vの正弦波とする。

1: ダイオードにかかる電圧の最大値は約2Vである。

2: ダイオードに流れる電流は正弦波である。

3: コンデンサにかかる電圧の最大値は約1.4Vである。

4: コンデンサにかかる電圧は正弦波である。

5: 抵抗を1kΩに変えるとコンデンサにかかる電圧のリップル(変動量)は減少する。

正しいのはどれか。

a: His束心電図は標準四肢誘導で計測できる。

b: 心電計のアース線はできるだけ細いものがよい。

c: 心電図のR波の波高は通常100μV以下である。

d: 心電図を長時間記録するにはホルタ心電計が適している。

e: 心電図の波形の1周期は心臓の1回の拍動に対応している。

1. a b　2. a e　3. b c　4. c d　5. d e

心電計について正しいのはどれか。

a: 臓の活動に伴う電気現象を計測する装置である。

b: 差動増幅器が使われている。

c: 標準記録条件は紙送り速度25mm/s、感度10mm/mVである。

d: ホルタ心電計は心起電力をベクトルとして記録する。

e: His束心電計はBF型である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

心電計について正しいのはどれか。

a: 電極インピーダンスは周波数に依存しない。

b: 電極ぺーストは皮膚-電極間のインピーダンスを下げる。

c: 時定数回路は不必要な周波数成分を減少させる。

d: 標準肢誘導にはゴールドバーガーの法則が適用される。

e: ミネソタコードは不整脈の検出のパラメータである。

1. a b　2. a e　3. b c　4. c d　5. d e

電撃に対する人体の反応について誤っているのはどれか。

1: 電流の流出入部位によって異なる。

2: 最小感知電流の10~20倍の電流で行動の自由を失う。

3: 50kHz付近で最も感じやすい。

4: 1mAの商用交流が体表に流れるとビリビリ感じる。

5: 心室細動は最小感知電流より小さい電流によっても誘発される。
