第30回ME2午前45問の類似問題

図の測定用器具MDについて正しいのはどれか。

a: R1とC1でローパスフィルタを形成している。

b: R2は人体の代表抵抗値を模擬している。

c: R2の抵抗値は10kΩである。

d: 電圧測定器の入力インピーダンスは10kΩ以上である。

e: 電圧測定器の入力容量は150pF以下である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図は漏れ電流測定用回路を示す。正しいのはどれか。

a: 点線内の回路は人体の電撃に対する反応の周波数特性を模擬している。

b: 点線内の回路の低域遮断周波数は約15Hzである。

c: 精度10%以内の電圧計を使用する。

d: 測定値は電圧計の読みをR2で除した値をとる。

e: 電圧計の入力インピーダンスは1MΩ以上必要である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図は漏れ電流測定用回路を示す。正しいのはどれか。

a: 点線内の回路は人体の電撃に対する反応の周波数特性を模擬したものである。

b: 点線内の回路の低域遮断周波数は約15Hzである。

c: 精度10%以内の電圧計を使用する。

d: 測定値は電圧計の読みをR2で除した値をとる。

e: 電圧計の入力インピーダンスは1MΩ以上必要である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

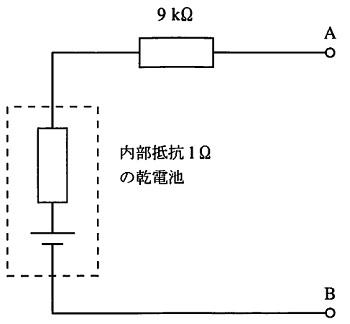

図に示す回路のA-B間の電圧を入力インピーダンス10kΩのアナログテスタで測定したところ4.5Vを示した。これを入力インピーダンス10MΩのディジタルテスタで測定したとすると、およそ何Vを示すか。

1: 3

2: 4.5

3: 6

4: 7.5

5: 9

図の回路で電圧計は1.0V、電流計は20mAを示した。抵抗値R［Ω］はどれか。ただし、電流計の内部抵抗は2.0Ωとする。（医用電気電子工学）

1: 45

2: 48

3: 50

4: 52

5: 55

図に示す回路において、抵抗Ｒに流れる電流を測定したい。内部抵抗5Ωの電流計を抵抗Rと直列に挿入して測定すると約何％の誤差が生じるか。ただし、Rの値はおよそ200Ωであり、計器は正確に校正されているものとする。

1: 0

2: 0.01

3: 0.025

4: 0.1

5: 0.4

生体電気計測について正しいのはどれか。

a: 計測状態のインピーダンスは、電極と皮膚のインピーダンスの並列接続で構成される。

b: 電極に電流が流れると電極と生体間に分極電圧が発生する。

c: 電圧増幅度100倍の差動増幅器の同相除去比(CMRR)が40dBのとき、同相入力信号として1mVを加えると1mVの出力が得られる。

d: 低周波領域では電極接触インピーダンスは周波数に比例する。

e: 電圧増幅器の入力インピーダンスはできるだけ小さい方がよい。

1. a b　2. a e　3. b c　4. c d　5. d e

図の漏れ電流測定器具について誤っているのはどれか。

1: 電圧計の入力インピーダンスは1MΩ以上必要である。

2: C1は0.15μFである。

3: R2は1kΩの無誘導抵抗を用いる。

4: C1とR1で構成される低域フィルタの遮断周波数は約1kHzである。

5: 人体の電撃に対する周波数特性を模擬している。

図のいずれかの回路で、電流計および電圧計の指示値IおよびVから、R=V/Iによって抵抗の値Rを求めたい。抵抗の値がおおよそ下記であるとき、いずれの回路で測定しても誤差が1%以下なのはどれか。ただし電流計および電圧計の内部抵抗はおおよそ1Ω及び50kΩであり、いずれの計器も正確に校正されているものとする。

1: 20Ω

2: 200Ω

3: 2kΩ

4: 20kΩ

5: 200kΩ

心電計について正しいのはどれか。（生体計測装置学）

1: 入力電圧は数μV~300μVである。

2: 周波数帯或はDC~Hz である。

3: 標準感度は10mm/mVである。

4: 標準の導出法として国際10/20法が用いられる。

5: 増幅器はCMRRの低いものが用いられる。

医用テレメータで正しいのはどれか。（生体計測装置学）

1: 入力部の正電極の色は赤色である。

2: 低減遮断のための時定数は3.2秒以上である。

3: 心電図のサンプリング周波数は50Hz程度である。

4: 使用周波数帯域に5つのバンドが割り当てられている。

5: ゾーン配置した区域内では同一色ラベルの送信機が使われる。

図の四端子法によって被測定線Rの抵抗を測定した。電流系の指針が0.25A、内部抵抗1MΩの電圧計の指針が0.05Vであった。被測定線Rの抵抗値はどれか。ただしr1～r4は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1Ω

2: 0.2Ω

3: 0.3Ω

4: 0.4Ω

5: 0.5Ω

図の回路において、抵抗Rを流れる電流I[mA]はおよそどれか。ただし、電圧計の内部抵抗RV　=　10MΩ、電流計の内部抵抗Ra　＝　10Ωとし、電圧源Eの内部抵抗は無視する。

1: 0.1

2: 0.2

3: 1

4: 2

5: 10

心電計を点検した。正常でないのはどれか。

1: 入力インピーダンス（電極間）：10MΩ

2: 周波数特性：0.05～150Hz（-3dB）

3: 標準紙送り速さ：25mm/s

4: 最小検知電圧：50μVpp（50μVp-v）

5: 入力換算雑音：30μVpp（30μVp-v）

心電計の時定数について正しいのはどれか。（生体計測装置学）

a: 心電図の波形取り込み速度を表している。

b: 入力インピーダンスに比例する。

c: 入力電圧に対する過渡応答の特性を表している。

d: 増幅器の低域遮断周波数に反比例する。

e: 大きくすると高い周波数成分は減衰する。

1. a b　2. a e　3. b c　4. c d　5. d e

図の四端子法によって被測定線R の抵抗を測定した。電流計の指針が0.25A、内部抵抗1MΩ の電圧計の指針が0.05V であった。被測定線R の抵抗値[Ω] はどれか。ただし、r1-r4 は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1

2: 0.2

3: 0.3

4: 0.4

5: 0.5

Ｂ形装着部を有する心電計の正常状態における接地洩れ電流を、高感度交流電圧計と人体の電気的等価インピーダンスを模擬した回路により測定した。 洩れ電流が許容範囲内であるときの電圧計の読みは何mV以下か。

1: 10mV

2: 50mV

3: 100mV

4: 500mV

5: 1000mV

漏れ電流測定回路について正しいのはどれか。

a: 漏れ電流の測定値は電圧計Vの読みをR2で除した値である。

b: R1とC1とで高域通過フィルタを形成している。

c: 入力インピーダンスZは広い周波数範囲にわたって約10kΩである。

d: R1の抵抗値は10kΩである。

e: 点線内は人体の電撃に対する周波数特性を模擬している。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

整脈の心電図記録で隣接するR波の間隔が20mmのとき心拍数［回/分］はいくらか。ただし、心電図は標準紙送り速度で記録した。

1: 48

2: 60

3: 72

4: 75

5: 80

図は電気生理学的検査で得られた心電図記録である。刺激レート［回/分］はおよそいくらか。ただし、記録速度は25mm/sである。

1: 30

2: 60

3: 90

4: 120

5: 150
