第17回国試午後19問の類似問題

50Hz、1Aの正弦波交流電流について正しいのはどれか。

a: 1Ωの抵抗に流すと1Vの電圧を発生する。

b: 1Fのコンデンサに流すと1Wの電力が消費される。

c: 1Hのコイルに流すと1Vの電圧が発生する。

d: 2Fのコンデンサに流すと電圧波形は25Hzの正弦波となる。

e: 2Hのコイルに流すと電圧波形は50Hzの正弦波となる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路について正しいのはどれか。ただし、変圧器は理想的なもので一次対二次の巻数比は1：2である。

a: 一次側に流れる電流波形は正弦波である。

b: AB間の電圧波形は正弦波である。

c: CB問の電圧波形は半波整流波形である。

d: 電流iの最大値は約2.8Aである。

e: 抵抗100Ωの消費電力は400Wである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路の入力Viは振幅5Vの正弦波である。電池を直流定電圧源、ダイオードを理想ダイオードとしたとき出力Voに最も近い波形はどれか。

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.7kJの電気エネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

図1の回路に図2の正弦波電圧を印加した。D1に電流が流れる時間帯はどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）

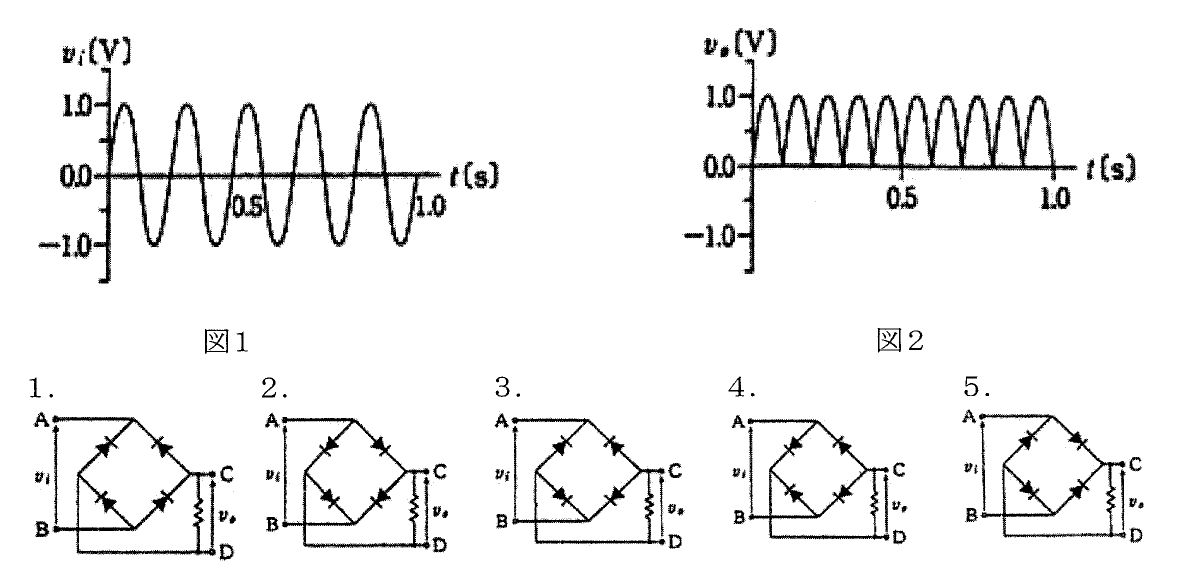

ダイオードを用いた回路の端子AB間に図1の正弦波電圧Viを入力した。端子CD間に図2の電圧Voが得られる回路はどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）

ダイオードについて正しいのはどれか。

a: カソードにアノードより高い電圧を加えると電流は順方向に流れる。

b: 逆方向抵抗は順方向抵抗より小さい。

c: 逆方向電流が急激に大きくなるときの電圧を降伏電圧という。

d: ダイオードには整流作用がある。

e: 理想的なダイオードでは順方向抵抗は無限大である。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路で電源電圧は最大値141Vの正弦波交流である。1kΩの抵抗で消費される電力[W]はどれか。

1: 7

2: 10

3: 14

4: 200

5: 282

50Ｈｚ、実効値1Ａの正弦波交流電流を流すときに正しいのはどれか。

1: 100Ωの抵抗には実効値が約141Vの電圧が発生する。

2: 1Fのコンデンサでは50Wの電力が消費される。

3: 1Hのコイルには実効値が約314Vの電圧が発生する。

4: 2Fのコンデンサに発生する電圧波形は100Hzの正弦波となる。

5: 2Hのコイルに発生する電圧波形は25Hzの正弦波となる。

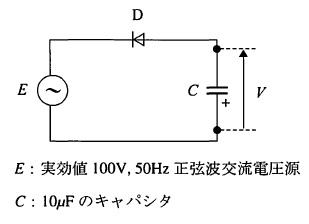

図の回路で電圧Vはおよそ何Vになるか。ただし、ダイオードDは理想ダイオードとする。

1: －140

2: －100

3: 0

4: 100

5: 140

コンデンサについて正しいのはどれか。

1: 蓄えられている電荷を2倍にすると電圧は1/2になる。

2: 1Fのコンデンサの電圧が2Vであるとき両極板には±0.5Cの電荷が蓄えられている。

3: 1Fのコンデンサの両極板に±2Cの電荷が蓄えられているとき電圧は0.5Vである。

4: 正弦波交流電流を流しているとき電流を2倍にすると電圧は1/2になる。

5: 正弦波交流電流を流しているとき周波数を2倍にすると電圧は1/2になる。

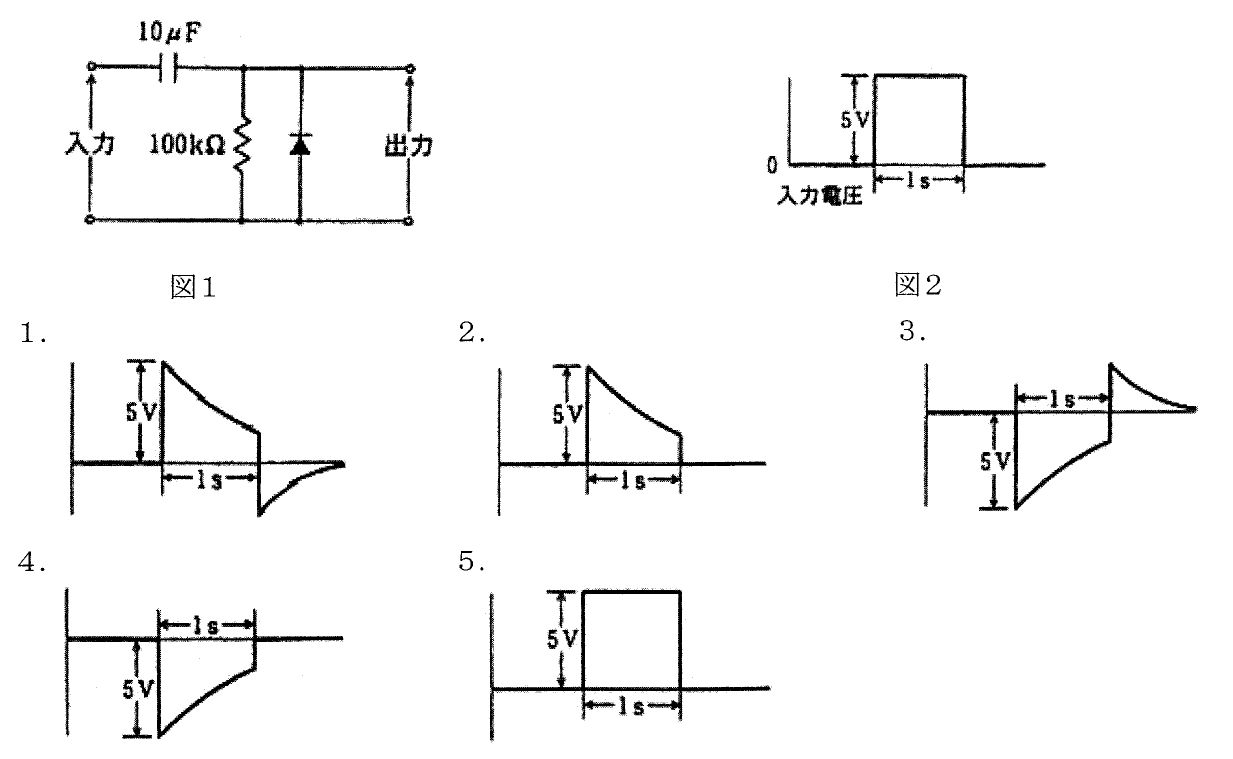

図1の回路に図2に示す電圧波形を入力したときの出力波形はどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

正弦波電圧（V　sin2πft）について正しいのはどれか。

a: 電圧の実効値はV/2である。

b: 抵抗Rに電圧を印加したとき消費される平均電力はRV2/2である。

c: インダクタンスLのコイルに電圧を印加したとき、流れる電流の最大振幅はV/(2πfL)である。

d: 静電容量Cのコンデンサに電圧を印加したとき、流れる電流の最大振幅は2πfCVである。

e: コンデンサに電圧を印加したとき、流れる電流の位相は電圧の位相と同じである。

1. a b　2. a e　3. b c　4. c d　5. d e

図1の回路に図2の電圧を入力に加えたとき、出力されるのはどれか。ただし、ダイオードは理想ダイオードとする。

図のような抵抗とコンデンサの直列回路に、実効値100V、50Hzの交流電源を接続した。抵抗とコンデンサのインピーダンスがそれぞれ100Ωの場合、回路に流れる電流の実効値に最も近いのはどれか。

1: 0.5A

2: 0.7A

3: 1.0A

4: 1.4A

5: 2.0A

図の回路について正しいのはどれか。

a: 遮断周波数は約500Hzである。

b: 時定数は0.15msである。

c: 交流電圧を入力に加えたときの出力電圧は入力電圧より位相が進む。

d: 振幅が同一で周波数を2倍にすると出力は減少する。

e: 帯域除去フィルタとして使われる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路に、周波数fの正弦波電圧viを入力した。出力電圧voについて正しいのはどれか。ただし、Aは理想演算増幅器、fo = 1 / 2πCfRf とする。

a: fがfoより十分小さければ vo = -(Rf/Ri) vi となる。

b: fがfoより十分大きければ vo = -(Rf/Ri)vi となる。

c: f = fo でvoの振幅は最大となる。

d: fがfoより十分小さければvoの振幅は0に近づく。

e: fがfoより十分大きければvoの振幅は0に近づく。

1. a b　2. a e　3. b c　4. c d　5. d e
