第9回国試午前54問の類似問題

図の漏れ電流測定器具について誤っているのはどれか。

1: 電圧計の入力インピーダンスは1MΩ以上必要である。

2: C1は0.15μFである。

3: R2は1kΩの無誘導抵抗を用いる。

4: C1とR1で構成される低域フィルタの遮断周波数は約1kHzである。

5: 人体の電撃に対する周波数特性を模擬している。

漏れ電流測定回路について正しいのはどれか。

a: 漏れ電流の測定値は電圧計Vの読みをR2で除した値である。

b: R1とC1とで高域通過フィルタを形成している。

c: 入力インピーダンスZは広い周波数範囲にわたって約10kΩである。

d: R1の抵抗値は10kΩである。

e: 点線内は人体の電撃に対する周波数特性を模擬している。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

生体電気信号増幅器の入力インピーダンスについて正しいのはどれか。

a: 大きさは入力信号の周波数に依存する。

b: 電極接触インピーダンスよりも十分大きくする。

c: 入力電圧と入力電流の波形から位相特性がわかる。

d: 単位にはデシベルを用いる。

e: 入力部に電界効果トランジスタを使うと小さくなる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

生体電気信号増幅器の入力インピーダンスについて正しいのはどれか。

a: 入力信号の周波数に依存する。

b: 電極接触インピーダンスより充分大きくする。

c: 入力電圧と入力電流の波形から位相特性がわかる。

d: 単位にはデシベルを用いる。

e: 入力部に電界効果トランジスタを使うと小さくなる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

正しいのはどれか。

a: 差動増幅器では逆相で入った信号成分は打ち消されて出力に現れない。

b: 演算増幅器に正帰環をかけると一般に安定となる。

c: 演算増幅器は通常、負帰環をかけて使用される。

d: 演算増幅器に負帰環をかけると、ひずみが減少する。

e: 生体電気計測用増幅器には入力インピーダンスの高い回路が多く用いられる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路について正しいのはどれか。

a: 遮断周波数は約500Hzである。

b: 時定数は0.15msである。

c: 交流電圧を入力に加えたときの出力電圧は入力電圧より位相が進む。

d: 振幅が同一で周波数を2倍にすると出力は減少する。

e: 帯域除去フィルタとして使われる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 遮断周波数より十分に低い帯域で微分特性を有する。

b: コンデンサC1と抵抗R2に流れる電流は等しい。

c: 遮断周波数は314Hzである。

d: 直流成分は通過する。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 時定数は20 msである。

b: 通過域での増幅度は20 である。

c: 直流成分はカットされる。

d: コンデンサC1と抵抗R2に流れる電流は等しい。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

生体の電気現象を計測するための増幅器で正しいのはどれか。

a: 増幅器への入力電圧をEiその出力連圧をE0とするとEi/E0を電圧増幅率という。

b: 増幅器の感度は電圧利得で表すことができる。

c: 差動増幅器の両入力端子に等しい振幅の同相入力を加えると出力は零になる。

d: 前置増幅器は入力インピーダンスを小さくするように設計されている。

e: 心電図を記録するための増幅器には100dB以上の増幅度が必要である。

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。

a: 差動増幅器では同相で入った雑音成分は打ち消されて出力に現れない。

b: 演算増幅器はきわめて利得が高いので発振しにくい。

c: 演算増幅器に負帰還をかけると利得をさらに上げることができる。

d: 生体電気計測用増幅器には入力インピーダンスの低い回路が多く用いられる。

e: 演算増幅器に負帰還をかけると一般に安定となる。

1. a b　2. a e　3. b c　4. c d　5. d e

生体電気計測について正しいのはどれか。

a: 計測状態のインピーダンスは、電極と皮膚のインピーダンスの並列接続で構成される。

b: 電極に電流が流れると電極と生体間に分極電圧が発生する。

c: 電圧増幅度100倍の差動増幅器の同相除去比(CMRR)が40dBのとき、同相入力信号として1mVを加えると1mVの出力が得られる。

d: 低周波領域では電極接触インピーダンスは周波数に比例する。

e: 電圧増幅器の入力インピーダンスはできるだけ小さい方がよい。

1. a b　2. a e　3. b c　4. c d　5. d e

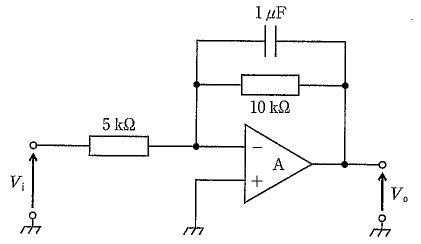

図の回路について正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 時定数は10msである。

b: 通過域の増幅度は20 である。

c: 遮断周波数ではViとVoの位相差はゼロである。

d: 入カインピーダンスは周波数に反比例する。

e: 遮断周波数より十分に高い帯域で積分特性を有する。

1. a b　2. a e　3. b c　4. c d　5. d e

図は漏れ電流測定用回路を示す。正しいのはどれか。

a: 点線内の回路は人体の電撃に対する反応の周波数特性を模擬したものである。

b: 点線内の回路の低域遮断周波数は約15Hzである。

c: 精度10%以内の電圧計を使用する。

d: 測定値は電圧計の読みをR2で除した値をとる。

e: 電圧計の入力インピーダンスは1MΩ以上必要である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路について誤っているのはどれか。

1: RiとRfが等しいとき、増幅度の絶対値は1である。

2: R;に流れる電流とRに流れる電流の大きさは等しい。

3: VとVの極性は反対である。

4: p点の電位はOVである。

5: 入力インピーダンスは無限大である。

図の回路について誤っているのはどれか。

1: 正弦波電流ではコイルLとコンデンサCとに流れる電流は同位相である。

2: 直流ではインピーダンスが0となる。

3: 共振するとインビーダンスは無限大となる。

4: 共振周波数より十分大きい周波数ではインピーダンスが0に近づく。

5: 共振周波数は$\frac{1}{2\pi\sqrt{LC}}$である。

図は漏れ電流測定用回路を示す。正しいのはどれか。

a: 点線内の回路は人体の電撃に対する反応の周波数特性を模擬している。

b: 点線内の回路の低域遮断周波数は約15Hzである。

c: 精度10%以内の電圧計を使用する。

d: 測定値は電圧計の読みをR2で除した値をとる。

e: 電圧計の入力インピーダンスは1MΩ以上必要である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

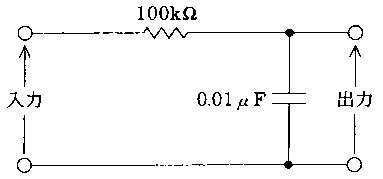

図の回路について誤っているのはどれか。

a: 遮断周波数で出力電圧の減衰が最も大きい。

b: 遮断周波数は約160Hzである。

c: 時定数は1msである。

d: 遮断周波数より十分に高い周波数では積分回路として動作する。

e: 入出力電圧の位相差は周波数によらず一定である。

1. a b　2. a e　3. b c　4. c d　5. d e

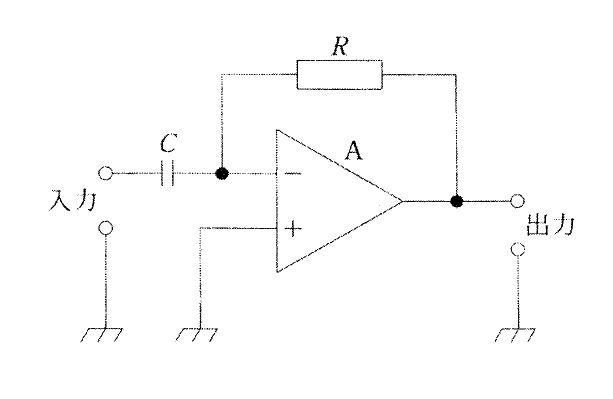

図の回路の入力インピーダンスはどれか。ただし､Aは理想演算増幅器､jは虚数単位、ωは角周波数とする。（医用電気電子工学）

1: $ j\omega C$

2: $ \frac {1}{j\omega C}$

3: $ j\omega CR$

4: $ \frac {1}{j\omega CR}$

5: $ R+\frac {1}{j\omega C}$

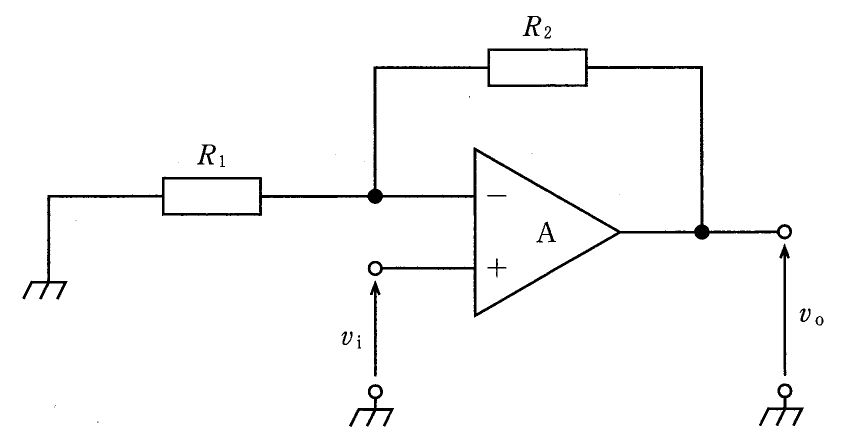

図の回路で正しいのはどれか。ただし、Aは理想演算増幅器である。

a: 増幅度は-R2/R1である。

b: 入力抵抗はR1である。

c: 抵抗R1と抵拭R2に流れる電流は等しい。

d: 抵抗R1に加わる電圧は入力電圧v1に等しい。

e: 出力抵抗はゼロである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路について誤っているのはどれか。ただし、Aは理想演算増幅器である。

1: 電圧増幅度は1倍である。

2: インピーダンス変換器として使用される。

3: 入力インピーダンスは無限大である。

4: 正帰還が用いられている。

5: 電圧フォロアである。
