定格電流が12AのME機器の保護接地線の抵抗測定で、JIST0601-1で規定されている測定電流値［A］はどれか。
1: 12
2: 15
3: 18
4: 24
5: 25

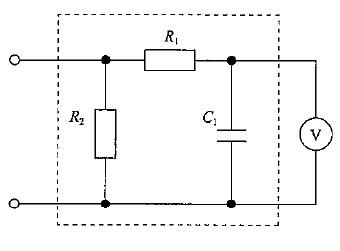

JIST0601-1で規定されている漏れ電流測定用器具（MD）について正しいのはどれか。
a: R2は1kXである。
b: C1は0．015nFである。
c: R1とC1で高域通過フィルタを構成している。
d: 点線内の合成インピーダンスZは約10kXとなる。
e: 漏れ電流の値は電圧計の指示値をR2で除した値となる。
1. a b c 2. a b e 3. a d e 4. b c d 5. c d e
定格電圧100V消費電力500WのME機器の保護接地線抵抗を測定するときにJIST0601-1で規定されている測定電流値[A]はどれか。
1: 10
3: 20
4: 25
5: 30
定格電流15Aの医用コンセントの保持力[N]として適切なのはどれか。
1: 1
2: 5
3: 10
4: 50
5: 75
図の測定用器具MDについて正しいのはどれか。
a: R1とC1でローパスフィルタを形成している。
b: R2は人体の代表抵抗値を模擬している。
c: R2の抵抗値は10kΩである。
d: 電圧測定器の入力インピーダンスは10kΩ以上である。
e: 電圧測定器の入力容量は150pF以下である。
JIS T 0601-1 における漏れ電流測定で使用する電圧測定器に必要な性能は どれか。
a: 指示誤差が +-5％以内である。
b: 入力容量が 150 pF 以下である。
c: 入力抵抗が 1 MΩ 以上である。
d: 出力抵抗が 10 kΩ 以上である。
e: 測定できる周波数の上限は 10 MHz である。
図の MD で電圧測定器の表示値が 50 mV を示した。漏れ電流値はどれか。
1: 0．5 nA
2: 5 nA
3: 50 nA
4: 0．5 mA
5: 5 mA
定格電流 10 A の ME 機器の保護接地回路抵抗を JIS T 0601?1 に基づいて 測定したところ、電圧計の表示値が 1．5 V であった。この ME 機器の接地線抵抗 ［mX］はどれか。
1: 60
2: 75
3: 100
4: 120
5: 150
図の漏れ電流測定用電源ボックスでスイッチ S2 の用途はどれか。
1: 電源極性の切り替え
2: 電源導線の 1 本の断線の模擬
3: 保護接地線の断線の模擬
4: 追加保護接地線の断線の模擬
5: 患者誘導コードの切り替え
定格電流値 15 A の医用コンセントの保持力として適切なのはどれか。
1: 1 N
2: 5 N
3: 10 N
4: 50 N
5: 75 N
最大定格電流10AのME機器の保護接地線のインピーダンスをJIS T 0601-1に基づいて測定する方法として誤っているのはどれか。
1: 15Aの電流を流して測定した。
2: 電圧降下法で測定した。
3: 無負荷時の電圧が6Vの電源を用いた。
4: 60Hzの交流電流を流して測定した。
5: 電流を10秒間流して測定した。
図の漏れ電流測定用器具（MD）のR2の値はどれか。
1: 0.1kΩ
2: 1kΩ
3: 10kΩ
4: 100kΩ
5: 1000kΩ

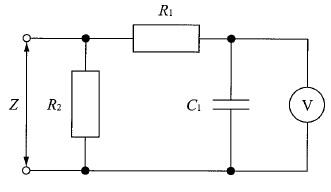

図はME機器の漏れ電流を測定する測定用器具（MD）である。入力インピーダンスZ[kΩ]はおよそいくらか。
1: 0.5
2: 1.0
3: 2.0
4: 5.0
5: 10.0
漏れ電流測定用の測定用器具（MD）に含まれないのはどれか。
1: 電流測定器
2: 電圧測定器
3: 1kΩの抵抗器
4: 10kΩの抵抗器
5: 0.015μFのコンデンサ
定格10AのME機器の保護接地線抵抗をJIS T 0601-1に基づいて測定するとき、誤っているのはどれか。 ただし、ME機器の電源コードは着脱可能であるとする。
1: 無負荷時の電圧が6Vを超えない電流源を用いる。
2: 測定には交流電流を用いる。
3: 測定時に流す電流は15Aとする。
4: 測定持には電流を5～10秒間流す。
5: 100mΩ以下であることを確認する。
図の漏れ電流測定器具について誤っているのはどれか。
1: 電圧計の入力インピーダンスは1MΩ以上必要である。
2: C1は0.15μFである。
3: R2は1kΩの無誘導抵抗を用いる。
4: C1とR1で構成される低域フィルタの遮断周波数は約1kHzである。
5: 人体の電撃に対する周波数特性を模擬している。
JIS T 0601-1で規定された漏れ電流測定用器具（MD）を用いて、スイッチを1側（RCフィルタが入った状態）にして、100kHzの漏れ電流が10mAある機器の漏れ電流を測ると、MDの電圧計はいくらを示すか。
1: 1mV
2: 10mV
3: 100mV
4: 1V
5: 10V
ある心電計の患者測定電流の1つを測定したい。漏れ電流測定用器具（MD）はどこに入れればよいか。
1: 右手誘導コードと機器の接地端子との間
2: 右手誘導コードと左手誘導コードとの間
3: 左手誘導コードと壁面接地端子との間
4: 信号入力部と壁面接地端子との間
5: 信号出力部と胸部誘導V1のコードとの間
漏れ電流測定用器具（MD）を用いて心電計の漏れ電流を測定した。電圧計の代わりにオシロスコープを用いると、オシロスコープ上の正弦波電圧波形のpeak to peak値が17mVであった。漏れ電流はおよそ何μAか。
1: 1.7
2: 6
3: 12
4: 17
5: 32
図の測定用器具（MD）のR1、R2、C1の値の組合せで正しいのはどれか。ただし、選択肢は【R1】 -- 【R2】 -- 【C10】とする。
1: 10kΩ -- 1kΩ -- 0.5μF
2: 1kΩ -- 10kΩ -- 0.15μF
3: 10kΩ -- 10kΩ -- 0.05μF
4: 10kΩ -- 1kΩ -- 0.015μF
5: 1kΩ -- 10kΩ -- 0.015μF
