図に示す電流経路について正しいのはどれか。
a: 1は装着部に乗った電源電圧による患者漏れ電流である。
b: 2は外装漏れ電流である。
c: 3は信号入出力部にのった電源電圧による患者漏れ電流である。
d: 4は患者測定電流である。
e: 5は接地漏れ電流である。
1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

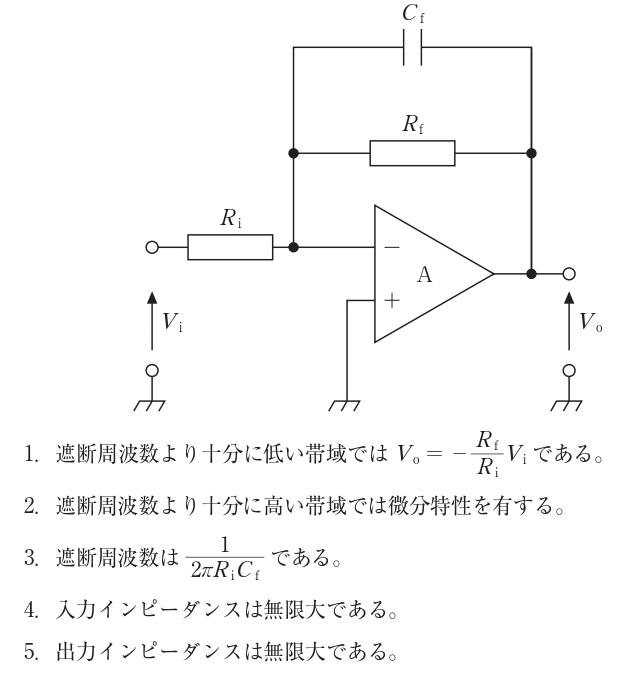

図の回路について正しいのはどれか。

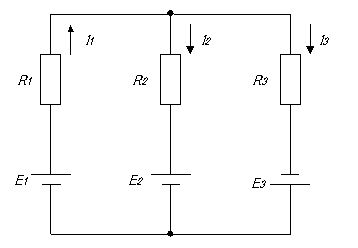

図の回路で正しい式はどれか。
a: I1-I2-I3 = 0
b: I1+I2+I3 = E1/R1
c: I1・R1+I3・R3 = E1-E3
d: I1・R1+I2・R2 = E1-E2
e: -I2・R2＋I3・R3 ＝ E2＋E3
図の回路において電流i（ｔ）、電荷ｑ（ｔ）と電圧v（ｔ）の関係で正しいのはどれか。
1. a b 2. a e 3. b c 4. c d 5. d e

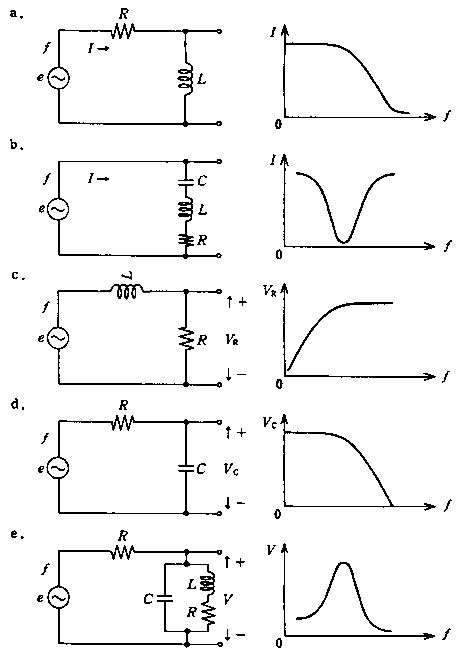

図に示す回路における電流または電圧の周波数特性で正しいのはどれか。ただし、I、VR、VCおよびVはそれそれ電流または電圧の大きさを示す。

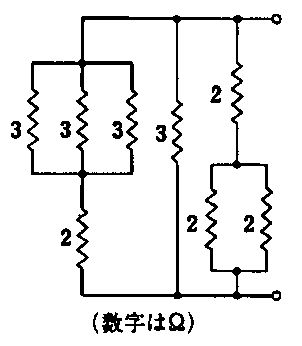

図に示す抵抗回路の合成抵抗として正しいのはどれか。
1: 1/3Ω
2: 1Ω
3: 2Ω
4: 5Ω
5: 9Ω

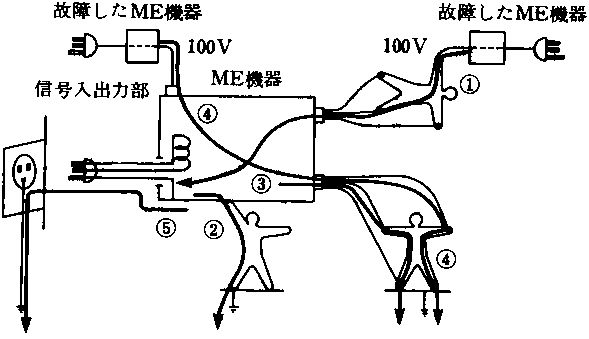

図に示す洩れ電流①～⑤の名称で誤っているのはどれか。
a: 1:接地漏れ電流
b: 2:患者漏れ電流-1
c: 3:外装漏れ電流
d: 4:患者漏れ電流-2
e: 5:患者漏れ電流-3

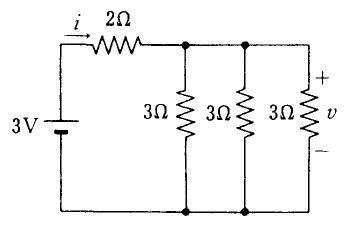

図の回路中の電圧ｖと電流iについて正しいのはどれか。
1: v=1V 、i=1A
2: v=1V 、i=2A
3: v=2V 、i=3A
4: v=3V 、i=1A
5: v=3V 、i=2A
コンデンサに流れ込む電流i、端子電圧v（右図参照）の時間波形の組み合わせとして正しいのはどれか。

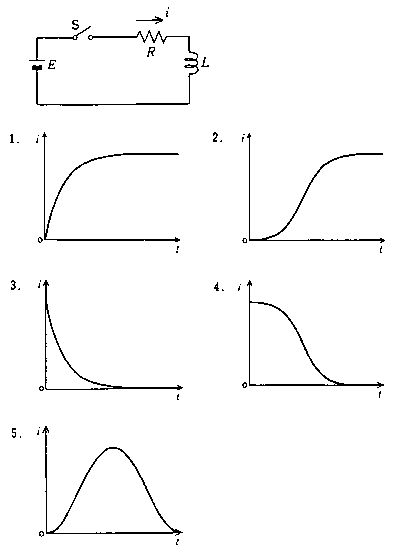

図の回路でスィッチSを閉じた後の時間tに対する電流iの波形として正しいのはどれか。
図の漏れ電流測定で正常状態の許容値［nA］はどれか。
1: 10
2: 50
3: 100
4: 200
5: 500

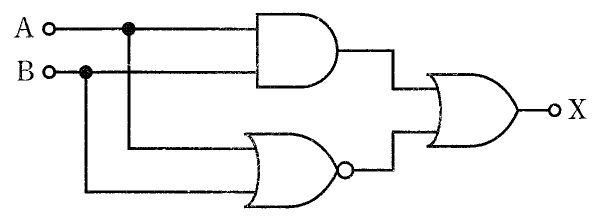

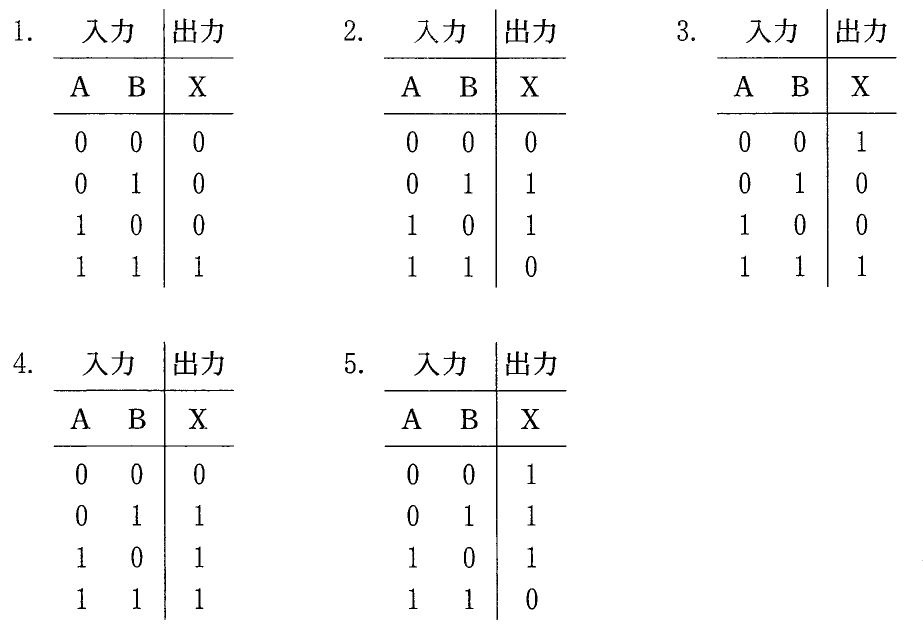

図の回路の出力Xを表す真理値表で正しいのはどれか。
円形コイルに電流を流したとき、生じる磁力線で正しいのはそれか。

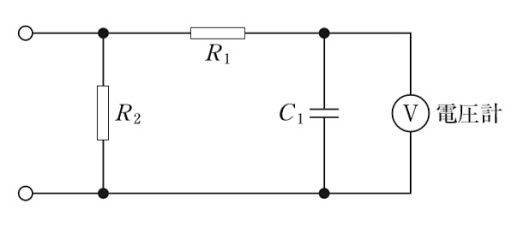

図に示す漏れ電流の測定用回路について誤っているのはどれか。
1: R1の値は5kΩである。
2: R2の値は1kΩである。
3: Cの値は0.015μFである。
4: Vの入カインピーダンスは1MΩ以上である。
5: Vの測定精度は5%以内である。

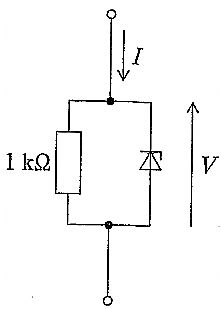

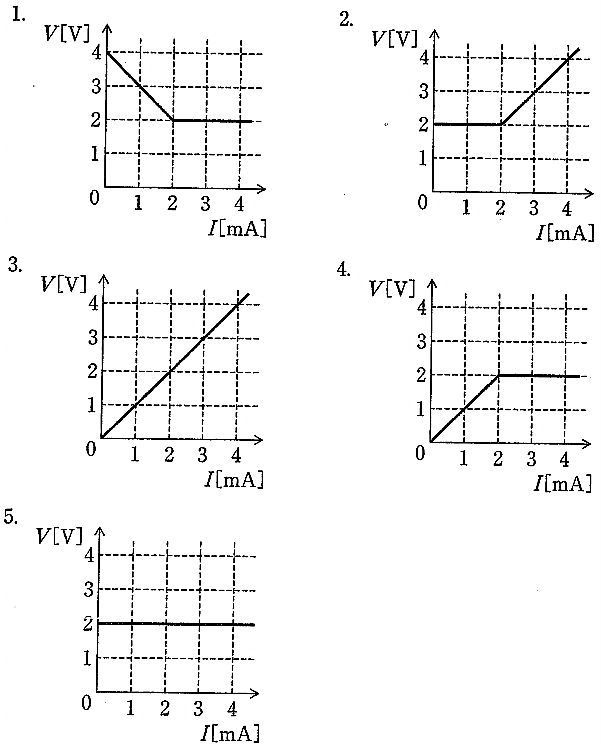

ツェナー電圧2Vのツェナーダイオードを含む図の回路の電流電圧特性で正しいのはどれか。
図の回路でab間の正弦波交流電力(有効電力)を求める式として正しいのはどれか。
1: (電圧の振幅値)×(電流の振幅値)
2: (電圧の実効値)×(電流の実効値)
3: (電圧の振幅値)×(電流の振幅値)×(力率)
4: (電圧の実効値)×(電流の実効値)×(力率)
5: (電圧の実効値)x(電流の実効値)×(無効率)

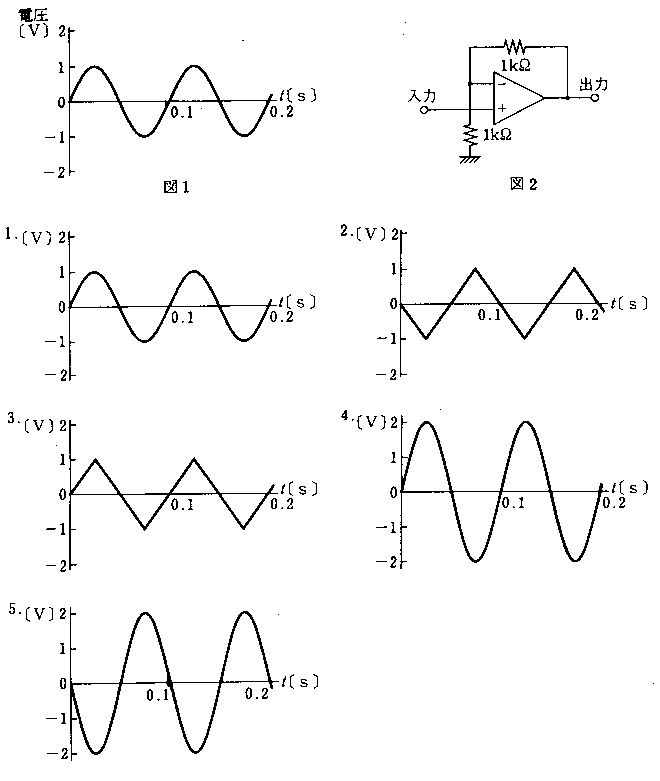

図1の電圧波形をオペアンプを用いた図2の回路に加えた。出力波形で正しいのはどれか。

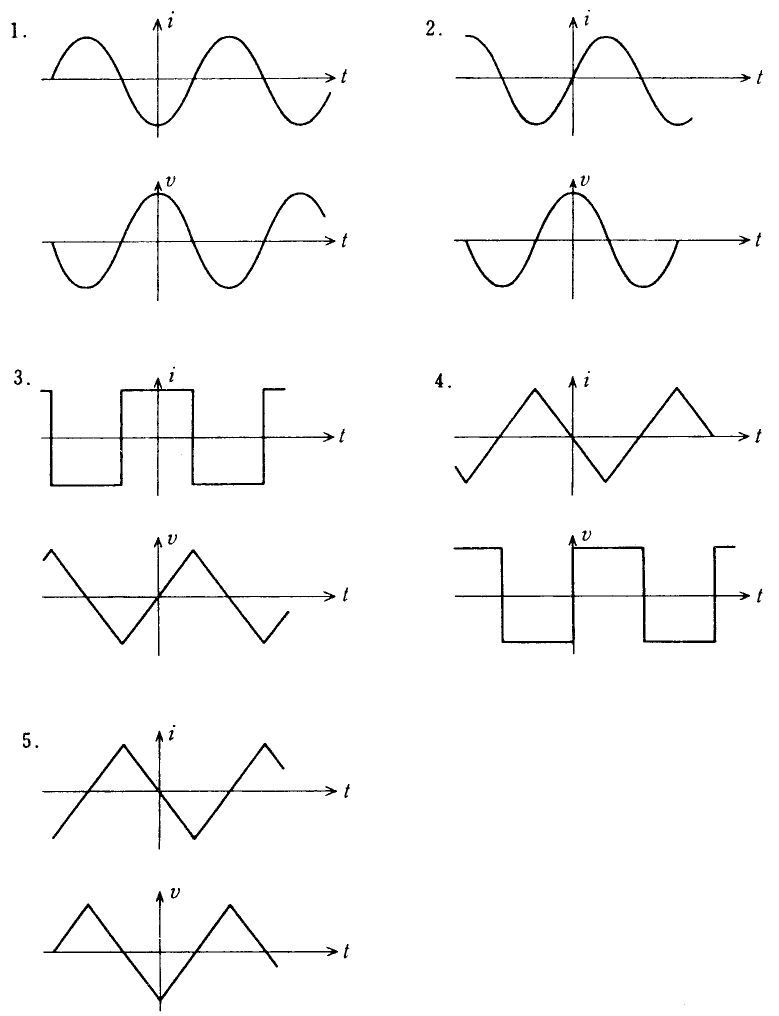

インダクダ（コイル）の電流i、電圧vの時間波形の組合せとして正しいのはどれか。

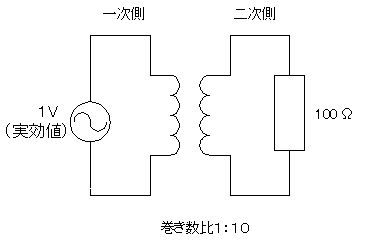

図の回路の一次側巻線に流れる電流はどれか。ただし変圧器は理想的であり、巻数比は1:10とする。
1: 1A
2: 5A
3: 10A
4: 50A
5: 100A

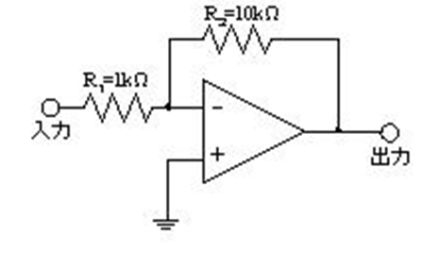

図に示す演算増幅器を用いた回路の近似的な電圧の増幅度（利得）として正しいのはどれか。
1: -0.1
2: -1
3: -10
4: -20
5: ?100
