図の回路の出力Xを真理値表で正しいのはどれか。(情報処理工学)

19PM23-0 19PM23-1

国試第16回午後:第20問

図の回路の入力A、Bと出力Xで正しいのはどれか。

16PM20-0

a: A=0、B=0、X=1

b: A=0、B=1、X=1

c: A=1、B=0、X=1

d: A=1、B=1、X=1

e: A=0、B=0、X=不定

1. a b 2. a e 3. b c 4. c d 5. d e

ME2第31回午前:第36問

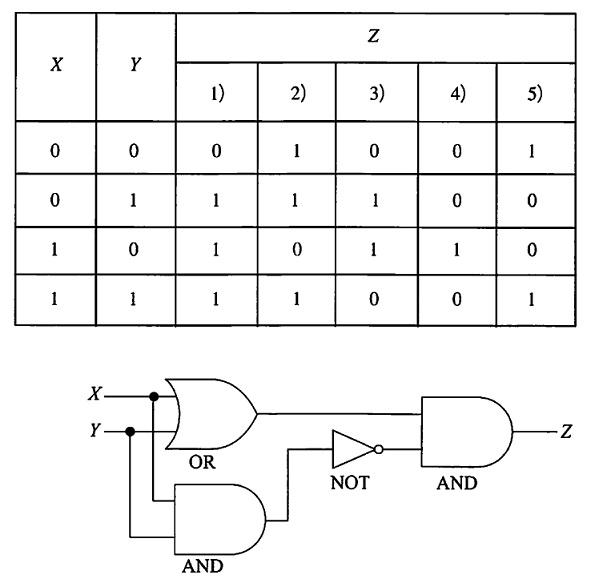

図の論理回路の出力Zとして、表中で正しいのはどれか。

img11208-36-0

国試第18回午後:第30問

図に示す論理回路の真理値表で出力の組合せが正しいのはどれか。(情報処理工学)

18PM30-0 18PM30-1 18PM30-2

国試第34回午後:第54問

図の論理回路の X を示す論理式はどれか。

34-PM-54

国試第34回午前:第55問

図の回路について正しいのはどれか。

34-AM-55

国試第22回午前:第48問

図の回路で正しい式はどれか。

22AM48-0

a: I1-I2-I3 = 0

b: I1+I2+I3 = E1/R1

c: I1・R1+I3・R3 = E1-E3

d: I1・R1+I2・R2 = E1-E2

e: -I2・R2+I3・R3 = E2+E3

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第22回午後:第60問

図の出力Xはどれか。

22PM60-0

1: $\overline {A}\cdot \overline {B}+A\cdot B $

2: $\overline {A}\cdot\ B+A\cdot\ \overline {B}$

3: $\left( A+B\right) \cdot \left( A+\overline {B}\right) $

4: $\left( A+B\right) \cdot \left( A+\overline {B}\right) $

5: $\overline {A}\cdot \left( A+B\right) +B\cdot \left( \overline {A}\cdot \overline {B}\right) $

国試第7回午後:第15問

図の論理回路について正しいのはどれか。

7PM15-0

1: 入力Xが0のとき、出力は常に0である。

2: 入力Xが1のとき、出力は常に1である。

3: 入力Zが0のとき、出力は常に1である。

4: 入力Zが1のとき、出力は常に0である。

5: 入力X、Y、Zがすべて1のとき、出力は0である。

国試第20回午後:第18問

図の論理回路のXを示す論理式はどれか。(電子工学)

20PM18-0

1: A・B

2: A・B十C

3: A十B・C

4: A十B十C

5: A・B・C

国試第21回午後:第31問

真理値表に対応する論理回路はどれか。

21PM31-0

国試第8回午後:第31問

図に示す論理回路について正しいのはどれか。

8PM31-0

a: 入力Xが1のとき、出力は常に1である。

b: 入力Xが0のとき、出力は常に0である。

c: 入力Zが1のとき、出力は常に0である。

d: 入力Zが0のとき、出力は常に1である。

e: 入力X、Y、Zがすべて1のとき、出力は0である。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第11回午前:第84問

図に示す電流経路について正しいのはどれか。

11AM84-0

a: 1は装着部に乗った電源電圧による患者漏れ電流である。

b: 2は外装漏れ電流である。

c: 3は信号入出力部にのった電源電圧による患者漏れ電流である。

d: 4は患者測定電流である。

e: 5は接地漏れ電流である。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第12回午前:第82問

図に示す電流の測定で正しいのはどれか。

12AM82-0

a: 1:接地漏れ電流

b: 2:患者漏れ電流

c: 3:患者測定電流

d: 4:外装漏れ電流

e: 5:外装漏れ電流

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第17回午後:第20問

図の出力として正しいのはどれか。

17PM20-0

1: $X=\overline {A}\cdot \overline {B}+A\cdot B$

2: $X=\overline {A}\cdot B+A\cdot \overline {B}$

3: $X=\left( A+B\right) \cdot \left( A+\overline {B}\right) $

4: $X=\left( \overline {A}+B\right) \cdot \left( A+\overline {B}\right)$

5: $X=\overline {A}\cdot \left( A+B\right) +B\left( \overline {A}+\overline {B}\right)$

ME2第35回午前:第35問

NANDゲートの入力をA、B、出力をYとするとき、下の真理値表で正しいのはどれか。

img11216-35-0

国試第6回午後:第24問

図の論理回路について正しいのはどれか。

6PM24-0

1: 入力1が0のとき、出力は常に0である。

2: 入力2が1のとき、出力は常に1である。

3: 入力3が0のとき、出力は常に0である。

4: 入力3が1のとき、出力は常に1である。

5: 入力123がすべて0のとき、出力は1である。

国試第5回午後:第23問

図の論理回路について正しいのはどれか。

5PM23-0

1: 入力1が0のとき、出力は常に0である。

2: 入力1が1のとき、出力は常に1である。

3: 入力3が0のとき、出力は常に0である。

4: 入力3が1のとき、出力は常に1である。

5: 入力123がすべて0のとき、出力は1である。

国試第19回午後:第19問

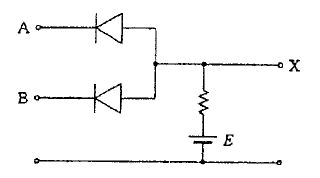

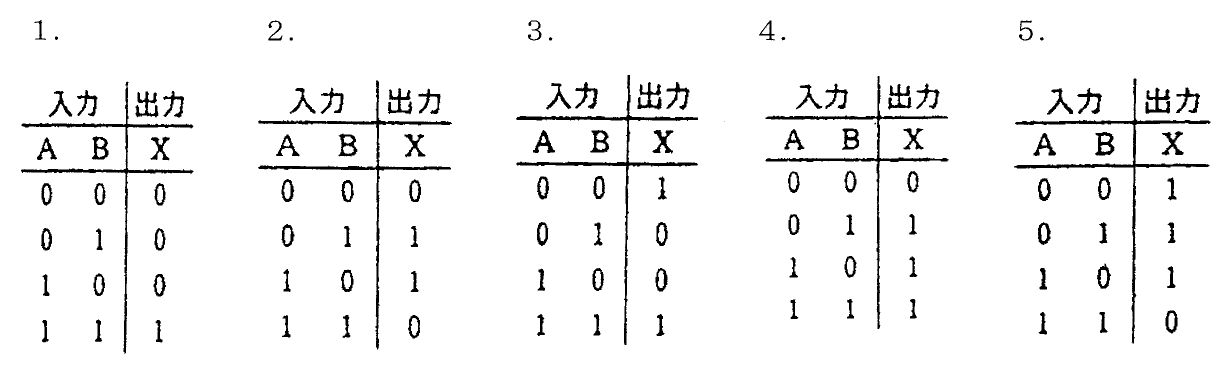

図の回路は、端子A、Bの電圧の高低に従って端子Xに高か低の信号を出力する。信号電圧の高(E[V])および低(0[V])をそれぞれ1、0で表すと、正しい真理値表はどれか。ただし、ダイオードは理想ダイオードとする。(電子工学)

19PM19-0 19PM19-1

国試第11回午後:第21問

真理価表を実現する図の回路(半加算器)において、二つの論理素子(X、Y)はどれか。

11PM21-0

1: ( NAND、NOR )

2: ( AND 、NOR )

3: ( OR 、NAND )

4: ( AND 、OR )

5: ( NOR 、AND )
