第12回国試午前82問の類似問題

図において回路に流れる電流Iは何Aか。ただし、XL、XCはリアクタンスを表す。

1: 0.5

2: 1.0

3: 1.5

4: 2.0

5: 3.0

電気メス出力の点検を行う場合の標準的な負荷抵抗として適切なのはどれか。

1: 0.5Ω

2: 5Ω

3: 50Ω

4: 500Ω

5: 5000Ω

図の漏れ電流測定用器具（MD）のR2の値はどれか。

1: 0.1kΩ

2: 1kΩ

3: 10kΩ

4: 100kΩ

5: 1000kΩ

図に示す正弦波交流電流の実効値（A）として正しいのはどれか。

1: 最大値と同じであるから、a

2: 平均値のことであるから、a/2

3: 平均値のことであるから、2a/π

4: 2乗平均値の平方根であるから、a/2

5: 2乗平均値の平方根であるから、a/√2

100kHzで5mAの正弦波の漏れ電流は漏れ電流測定器でいくらと測定されるか。

1: 100μA

2: 50μA

3: 25μA

4: 5μA

5: 2.5μA

正しいのはどれか。

a: His束心電図は標準四肢誘導で計測できる。

b: 心電計のアース線はできるだけ細いものがよい。

c: 心電図のR波の波高は通常100μV以下である。

d: 心電図を長時間記録するにはホルタ心電計が適している。

e: 心電図の波形の1周期は心臓の1回の拍動に対応している。

1. a b　2. a e　3. b c　4. c d　5. d e

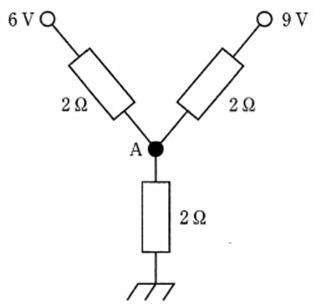

図の回路で節点Aの電位[V]に最も近いのはどれか。

1: 3

2: 4

3: 5

4: 6

5: 7

図の回路でスイッチを閉じた後の時間tに対する電流iの波形として正しいのはどれか。ただし、スイッチを閉じる直前のコンデンサの電荷は零とする。

図のMDで電圧計の表示値が150mVを示した。漏れ電流値［μA］はどれか。　

1: 15

2: 75

3: 150

4: 300

5: 500

図に示す正弦波交流電流の実効値(A)として正しいのはどれか。

1: 最大値と同じであるから、a

2: 平均値のことであるから、a/2

3: 平均値のことであるから、2a/π

4: 2乗平均値の平方根であるから、a/2

5: 2乗平均値の平方根であるから、a/ √2

図の回路において、スイッチSを閉じたときの電流について正しいのはどれか。ただし、スイッチを閉じる前のコンデンサCには充電されていないものとする。

1: 1

2: 2

3: 3

4: 4

5: 5

図の回路でa－b間の電圧Eはどれか。

1: 0V

2: 0.5V

3: 1.0V

4: 1.5V

5: 2.0V

図の回路の抵抗Rにかかる電圧V(t)の波形はどれか。

図に示す回路の電圧振幅伝達関数$\left|\frac{V_2}{V_1}\right|$の周波数特性として正しいのはどれか。

電気メスについて正しいのはどれか。

a: 高周波電流を使用する。

b: ジュール熱で凝固や切開を行う。

c: 電流は対極板を通じて本体に環流する。

d: 図Aは切閉に使用される電流波形である。

e: 図Bは凝固に使用される電流波形である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

電気メスの切開出力の測定をしたい。適切な負荷抵抗の値はどれか。

1: 10Ω

2: 50Ω

3: 150Ω

4: 500Ω

5: 5kΩ

図1の回路のLED の電圧電流特性を図2 に示す。この回路に流れる電流I［mA］はどれか。

1: 5

2: 10

3: 15

4: 20

5: 30

図の漏れ電流測定器具について誤っているのはどれか。

1: 電圧計の入力インピーダンスは1MΩ以上必要である。

2: C1は0.15μFである。

3: R2は1kΩの無誘導抵抗を用いる。

4: C1とR1で構成される低域フィルタの遮断周波数は約1kHzである。

5: 人体の電撃に対する周波数特性を模擬している。

図の回路の二次側で消費する電力はどれか。ただし、変圧器は理想的であり、巻数比は1:10とする。

1: 0.01 W

2: 0.1 W

3: 1 W

4: 10W

5: 100 W

論理演算で正しいのはどれか。

a: $\overline{X+\overline{Y}}=\overline{X}+\overline{Y}$

b: $\overline{X+Y}=\overline{X}\bullet\overline{Y}$

c: $\left(X+Y\right)\bullet\left(\overline{X}+\overline{Y}\right)=X\overline{Y}+Y\overline{X} $

d: $ \overline{\overline{X}\bullY}=X\bullet\overline{Y} $

e: $\overline{\overline{X}\bullet\overline{Y}}=X\bullY$

1. a b　2. a e　3. b c　4. c d　5. d e
