インダクダ（コイル）の電流i、電圧vの時間波形の組合せとして正しいのはどれか。
図の回路において電流i（ｔ）、電荷ｑ（ｔ）と電圧v（ｔ）の関係で正しいのはどれか。
1. a b 2. a e 3. b c 4. c d 5. d e
図の回路でスイッチを閉じた後の時間tに対する電流iの波形として正しいのはどれか。ただし、スイッチを閉じる直前のコンデンサの電荷は零とする。
コンデンサに交流電圧を印加した場合、コンデンサに流れる電流と電圧との位相について正しいのはどれか。（電気工学）
1: 電流は電圧よりπ/2位相が遅れている。
2: 電流は電圧よりπ/4位相が遅れている。
3: 電流は電圧と同位相である。
4: 電流は電圧よりπ/4位相が進んでいる。
5: 電流は電圧よりπ/2位相が進んでいる。
図の回路でスィッチSを閉じた後の時間tに対する電流iの波形として正しいのはどれか。
図に示す電流の測定で正しいのはどれか。
a: 1:接地漏れ電流
b: 2:患者漏れ電流
c: 3:患者測定電流
d: 4:外装漏れ電流
e: 5:外装漏れ電流
1. a b c 2. a b e 3. a d e 4. b c d 5. c d e
図に示す電流経路について正しいのはどれか。
a: 1は装着部に乗った電源電圧による患者漏れ電流である。
b: 2は外装漏れ電流である。
c: 3は信号入出力部にのった電源電圧による患者漏れ電流である。
d: 4は患者測定電流である。
e: 5は接地漏れ電流である。
図に示す回路における電流または電圧の周波数特性で正しいのはどれか。ただし、I、VR、VCおよびVはそれそれ電流または電圧の大きさを示す。
抵抗とコンデンサの直列回路に急に直流電圧を加えたとき、コンデンサの端子電圧の時間的経過として正しいのはどれか。ただし、コンデンサの電荷は電圧を加える前は零である。
1: 最初から最後まで電圧は零である。
2: 最初に高い電圧が発生し徐々に減衰して最後は零になる。
3: 最初は電圧は零であり徐々に増加して一定となる。
4: 最初はあまり電圧は高くなく徐々に増加するが最後は零となる。
5: 最初から最後まで電圧は一定である。
図の回路中の電圧ｖと電流iについて正しいのはどれか。
1: v=1V 、i=1A
2: v=1V 、i=2A
3: v=2V 、i=3A
4: v=3V 、i=1A
5: v=3V 、i=2A
図の回路のスイッチを入れてから十分に時間が経過したとき、コンデンサの両端の電圧に最も近いのはどれか。
1: 0.20V
2: 0.33V
3: 0.50V
4: 0.67V
5: 1.0V
図のような CR 直列回路に連続した方形波を入力させたときについて正しいのはどれか。
1: 抵抗の両端電圧 vR は積分波形を示す。
2: 回路の時定数は 0．47 ns である。
3: パルス幅に対して時定数は十分小さい。
4: vi~= R・i と表すことができる。
5: キャパシタの両端電圧 vC の波形はほぼ三角波となる。
抵抗とコンデンサの直列回路に急に直流電圧を加えたとき、回路に流れる電流として正しいのはどれか。
1: 最初は多く流れ、徐々に減衰して最後は零となる。
2: 最初は多く流れ、徐々に減衰するが零にはならない。
3: 最初はあまり流れず、徐々に増加して一定になる。
4: 最初はあまり流れず、徐々に増加するが最後は零となる。
5: 最初から最後まで一定電流が流れる。
図のような電流Iがコンデンサに流れた。蓄えられる電荷の量はどれか。
1: 4C
2: 5C
3: 6C
4: 7C
5: 8C
図の回路でコンデンサの電荷が0の状態でスイッチSを閉じた。正しいのはどれか。
a: 直後にコンデンサにかかる電圧はEである。
b: 直後に抵抗に流れる電流はE/Rである。
c: 時間が十分に経過するとコンデンサにかかる電圧はEに近づく。
d: 時間が十分に経過すると抵抗にかかる電圧はEに近づく。
e: 時定数は1/CRである。

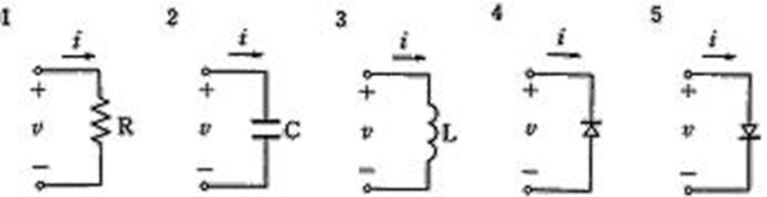

電圧vが電流iの時間微分値 ｄｉ/ｄｔに比例するのはどれか。
コンデンサについて正しいのはどれか。
1: 蓄えられている電荷を2倍にすると電圧は1/2になる。
2: 1Fのコンデンサの電圧が2Vであるとき両極板には±0.5Cの電荷が蓄えられている。
3: 1Fのコンデンサの両極板に±2Cの電荷が蓄えられているとき電圧は0.5Vである。
4: 正弦波交流電流を流しているとき電流を2倍にすると電圧は1/2になる。
5: 正弦波交流電流を流しているとき周波数を2倍にすると電圧は1/2になる。
図1の回路に図2の正弦波電圧を印加した。D1に電流が流れる時間帯はどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）
図1に示す正弦波電圧viを図2の端子AB間に入力するとき、端子CD間の電圧波形voはどれか。ただし、ダイオードは理想ダイオードとする。
図の回路について正しいのはどれか。ただし、変圧器は理想的なもので一次対二次の巻数比は1：2である。
a: 一次側に流れる電流波形は正弦波である。
b: AB間の電圧波形は正弦波である。
c: CB問の電圧波形は半波整流波形である。
d: 電流iの最大値は約2.8Aである。
e: 抵抗100Ωの消費電力は400Wである。
