第7回国試午後8問の類似問題

コンデンサに流れ込む電流i、端子電圧v（右図参照）の時間波形の組み合わせとして正しいのはどれか。

図に示す電流の測定で正しいのはどれか。

a: 1:接地漏れ電流

b: 2:患者漏れ電流

c: 3:患者測定電流

d: 4:外装漏れ電流

e: 5:外装漏れ電流

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示すインダクタ（コイル）に電流Iをながすとき正しいのはどれか。

1: 磁心中の磁束の時間的変化率に比例した逆起電力が発生する。

2: 電流Iに逆比例した逆起電力が発生する。

3: 電流Iを2倍にすると磁心中の磁束は4倍になる。

4: 巻数Nを2倍にするとインダクタンスは2倍になる。

5: 磁心の透磁率が大きいほどインダクタンスは小さい。

図の回路において電流i（ｔ）、電荷ｑ（ｔ）と電圧v（ｔ）の関係で正しいのはどれか。

1. a b　2. a e　3. b c　4. c d　5. d e

図に示す回路における電流または電圧の周波数特性で正しいのはどれか。ただし、I、VR、VCおよびVはそれそれ電流または電圧の大きさを示す。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路でスィッチSを閉じた後の時間tに対する電流iの波形として正しいのはどれか。

電圧vが電流iの時間微分値 ｄｉ/ｄｔに比例するのはどれか。

インダクタンスに図のような電流iが流れた。インダクタンスの両端に電圧が生じる期間はどれか。

1: A

2: B

3: C

4: AとC

5: AとBとC

図の回路中の電圧ｖと電流iについて正しいのはどれか。

1: v=1V 、i=1A

2: v=1V 、i=2A

3: v=2V 、i=3A

4: v=3V 、i=1A

5: v=3V 、i=2A

図に示すインダクタ（コイル）に電流Iを流すとき正しいのはどれか。

1: 電流Iを2倍にすると磁心中の磁束は4倍になる。

2: 電流Iに逆比例した逆起電力が発生する。

3: 磁心中の磁束の時間的変化率に比例した逆起電力が発生する。

4: 巻数Nを2倍にするとインダクタンスは2倍になる。

5: 磁心の透磁率が大きいほどインダクタンスは小さい。

図に示す電流経路について正しいのはどれか。

a: 1は装着部に乗った電源電圧による患者漏れ電流である。

b: 2は外装漏れ電流である。

c: 3は信号入出力部にのった電源電圧による患者漏れ電流である。

d: 4は患者測定電流である。

e: 5は接地漏れ電流である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図のように、巻数nの空心コイルに周波数fの交流電圧Vを加え、電流Iを流したとき、正しいのはどれか。

1: 巻数nを増加すると、電流Iは減少する。

2: コイル径を大きくすると、電流Iは増加する。

3: コイルに鉄心を入れると、電流Iは増加する。

4: 周波数fを高くすると、電流Iは増加する。

5: 電圧Vを高くすると、電流Iは減少する。

図Aのコイルに図Bのような電流i(t)を流したとき、コイルの電圧v(t)はどれか。（医用電気電子工学）

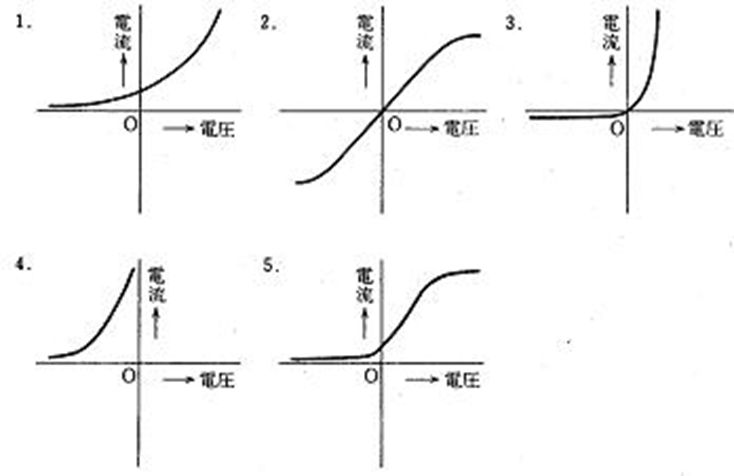

pn接合ダイオードの電圧電流特性で正しいのはどれか。

2つのコイル間の相互インダクタンスが0.5Hのとき、一方のコイルの電流が1msの間に10mAから12mAに変化すると、他方のコイルに生じる誘導起電力の大きさ［mV］はどれか。

1: 50

2: 100

3: 250

4: 500

5: 1000

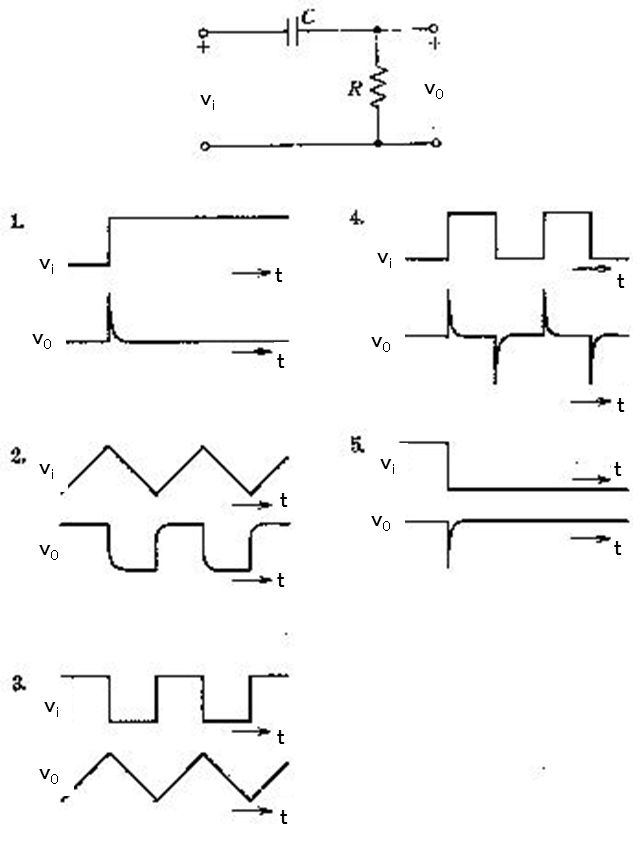

図の近似的な微分回路における入力電圧viの波形と、出力電圧voの波形の組合せとして誤っているのはどれか。

図の回路でスイッチを閉じた後の時間tに対する電流iの波形として正しいのはどれか。ただし、スイッチを閉じる直前のコンデンサの電荷は零とする。

コイルに交流電圧を印加した場合、コイルに流れる電流と電圧の位相について正しいのはどれか。（電気工学）

1: 電流は電圧よりπ/2位相が遅れている。

2: 電流は電圧よりπ/4位相が遅れている。

3: 電流は電圧と同位相である。

4: 電流は電圧よりπ/4位相が進んでいる。

5: 電流は電圧よりπ/2位相が進んでいる。

インダクタンス10mHに正弦波交流電流2√2sin(120πt)[A]が流れている。正しいのはどれか。

a: 電流の実効値は2Aである。

b: 電流の周波数は60 Hz である。

c: インダクタンスの両端に発生する電圧の実効値は20mVである。

d: インダクタンスの両端に発生する電圧は電流より位相がπ/2rad遅れる。

e: インダクタンスの消費電力は0Wである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

電磁波の波長とその領域との組合せで正しいのはどれか。

1: 10m ------------- マイクロ波領域

2: 10mm ------------ 赤外線領域

3: 1μm ------------ 可視光領域

4: 100nm ----------- 紫外線領域

5: 10nm ------------ ガンマ線領域
