第34回国試午前55問の類似問題

図の回路で正しい式はどれか。

a: I1-I2-I3 = 0

b: I1+I2+I3 = E1/R1

c: I1・R1+I3・R3 = E1-E3

d: I1・R1+I2・R2 = E1-E2

e: -I2・R2＋I3・R3 ＝ E2＋E3

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す電流経路について正しいのはどれか。

a: 1は装着部に乗った電源電圧による患者漏れ電流である。

b: 2は外装漏れ電流である。

c: 3は信号入出力部にのった電源電圧による患者漏れ電流である。

d: 4は患者測定電流である。

e: 5は接地漏れ電流である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す電流の測定で正しいのはどれか。

a: 1:接地漏れ電流

b: 2:患者漏れ電流

c: 3:患者測定電流

d: 4:外装漏れ電流

e: 5:外装漏れ電流

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路の入力A、Bと出力Xで正しいのはどれか。

a: A=0、B=0、X=1

b: A=0、B=1、X=1

c: A=1、B=0、X=1

d: A=1、B=1、X=1

e: A=0、B=0、X=不定

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路の出力Xを表す真理値表で正しいのはどれか。

図に示す抵抗回路の合成抵抗として正しいのはどれか。

1: 1/3Ω

2: 1Ω

3: 2Ω

4: 5Ω

5: 9Ω

図の論理回路の出力Zとして、表中で正しいのはどれか。

図の回路において電流i（ｔ）、電荷ｑ（ｔ）と電圧v（ｔ）の関係で正しいのはどれか。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路において全波整流回路として動作するのはどれか。

図の論理回路を論理式で表したのはどれか。

図の回路について正しい式はどれか。

a: $I_1-I_2-I_3=0$

b: $I_2-I_4=0$

c: $V_0+V_1-V_2=0$

d: $V_0-V_1-V_3-V_4=0$

e: $V_2-V_3+V_4=0$

1. a b　2. a e　3. b c　4. c d　5. d e

全波整流回路として正しく動作するのはどれか。

全波整流回路として正しく動作するのはどれか。

図の回路の出力Xを真理値表で正しいのはどれか。（情報処理工学）

演算増幅器を用いた回路として正しいのはどれか。

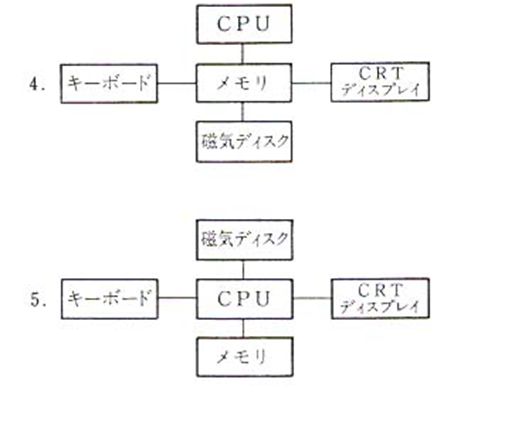

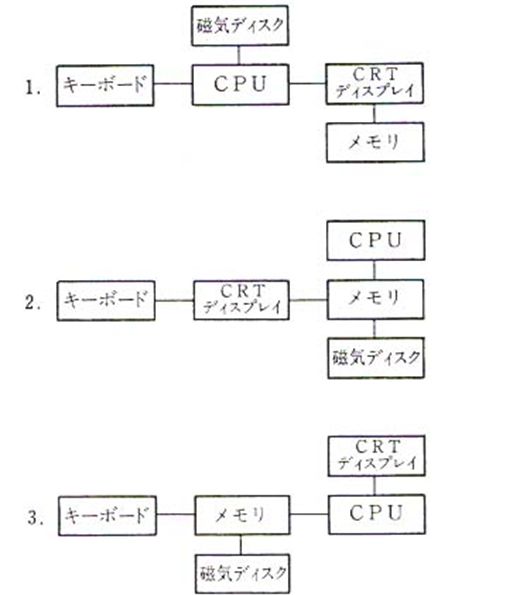

電子計算機の基本構成を示す図として正しいのはどれか。

電子計算機の基本構成を示す図として正しいのはどれか。

図に示す論理回路の真理値表で出力の組合せが正しいのはどれか。(情報処理工学)

論理演算で正しいのはどれか。

a: $\overline{X+\overline{Y}}=\overline{X}+\overline{Y}$

b: $\overline{X+Y}=\overline{X}\bullet\overline{Y}$

c: $\left(X+Y\right)\bullet\left(\overline{X}+\overline{Y}\right)=X\overline{Y}+Y\overline{X} $

d: $ \overline{\overline{X}\bullY}=X\bullet\overline{Y} $

e: $\overline{\overline{X}\bullet\overline{Y}}=X\bullY$

1. a b　2. a e　3. b c　4. c d　5. d e

図の論理回路について正しいのはどれか。

1: 入力1が0のとき、出力は常に0である。

2: 入力2が1のとき、出力は常に1である。

3: 入力3が0のとき、出力は常に0である。

4: 入力3が1のとき、出力は常に1である。

5: 入力123がすべて0のとき、出力は1である。
