第9回国試午後14問の類似問題

図の回路において電流i（ｔ）、電荷ｑ（ｔ）と電圧v（ｔ）の関係で正しいのはどれか。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路中の電圧ｖと電流iについて正しいのはどれか。

1: v=1V 、i=1A

2: v=1V 、i=2A

3: v=2V 、i=3A

4: v=3V 、i=1A

5: v=3V 、i=2A

図に示す電流の測定で正しいのはどれか。

a: 1:接地漏れ電流

b: 2:患者漏れ電流

c: 3:患者測定電流

d: 4:外装漏れ電流

e: 5:外装漏れ電流

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す回路の電圧振幅伝達関数$\left|\frac{V_2}{V_1}\right|$の周波数特性として正しいのはどれか。

図の回路について正しいのはどれか。

a: 電圧vの周波数が共振周波数に等しいとき、電圧vと電流iの位相は等しい。

b: 電圧vの周波数が共振周波数より極めて低いと電流iは0に近い。

c: 共振周波数におけるインピーダンスはRなる。

d: インピーダンスは共振周波数において最も大きくなる。

e: 電圧vの周波数が共振周波数より極めて高いとコンデンサにかかる電圧は高い。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す直列共振回路について正しいのはどれか。

a: 電圧vの周波数が共振周波数に等しいとき電圧vと電流iの位相は等しい。

b: 電圧vの周波数が共振周波数より極めて低いと電流iは0に近い。

c: 共振周波数におけるインピーダンスはRになる。

d: インピーダンスは共振周波数において最も大きくなる。

e: 電圧vの周波数が共振周波数より極めて高いとコンデンサにかかる電圧は高い。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す電流経路について正しいのはどれか。

a: 1は装着部に乗った電源電圧による患者漏れ電流である。

b: 2は外装漏れ電流である。

c: 3は信号入出力部にのった電源電圧による患者漏れ電流である。

d: 4は患者測定電流である。

e: 5は接地漏れ電流である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

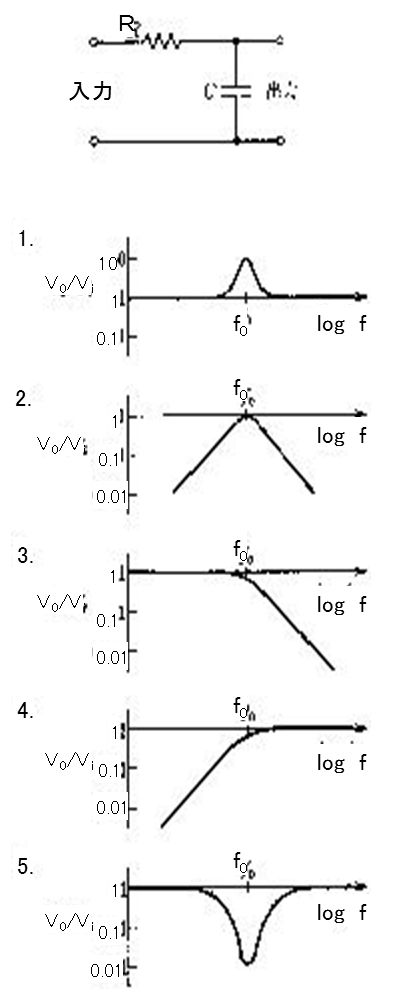

図の回路の入力電圧が実効値Vi、周波数fの正弦波であり、出力電圧の実効値がVoであるとき、入出力電圧の大きさの比Vo/Viの周波数による変化の概略として正しいのはどれか。　ただしfo＝1/（2πRC）とする。

図のような CR 直列回路に連続した方形波を入力させたときについて正しいのはどれか。

1: 抵抗の両端電圧 vR は積分波形を示す。

2: 回路の時定数は 0．47 ns である。

3: パルス幅に対して時定数は十分小さい。

4: vi~= R・i と表すことができる。

5: キャパシタの両端電圧 vC の波形はほぼ三角波となる。

図に示す回路において交流電源の周波数が極めて高い場合、いずれの等価回路が近似的に正しいか。

図のRCL回路に交流電圧を印加したとき正しいのはどれか。ただし、VR、VL及びVCはそれぞれR、L及びCで生じる電圧降下である。

a: $ \omega L>\frac{1}{\omega C}$のとき電流Iの位相はVより遅れる。

b: $\frac{1}{\omega C}>\omega L$のとき回路は容量性を示す。

c: 共振時の角周波数ωは$\frac{1}{\sqrt{LC}}$で表される。

d: 共振時にはI=0である。

e: 共振時にはVL=0かつVC=0である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路について正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 時定数は10msである。

b: 通過域の増幅度は20 である。

c: 遮断周波数ではViとVoの位相差はゼロである。

d: 入カインピーダンスは周波数に反比例する。

e: 遮断周波数より十分に高い帯域で積分特性を有する。

1. a b　2. a e　3. b c　4. c d　5. d e

コンデンサに流れ込む電流i、端子電圧v（右図参照）の時間波形の組み合わせとして正しいのはどれか。

図の回路の抵抗Rにかかる電圧V(t)の波形はどれか。

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 遮断周波数より十分に低い帯域で微分特性を有する。

b: コンデンサC1と抵抗R2に流れる電流は等しい。

c: 遮断周波数は314Hzである。

d: 直流成分は通過する。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

図1の回路において図2に示す電圧V1とV2を入力した場合、出力電圧VOの波形で正しいのはどれか。ただし、Aは理想演算増幅器とする。

図1の回路において図2に示す電圧V1とV2を入力した場合、出力電圧V0の波形で正しいのはどれか。ただし、Aは理想演算増幅器とする。

図の回路について誤っているのはどれか。

1: RiとRfが等しいとき、増幅度の絶対値は1である。

2: R;に流れる電流とRに流れる電流の大きさは等しい。

3: VとVの極性は反対である。

4: p点の電位はOVである。

5: 入力インピーダンスは無限大である。

図の回路について正しいのはどれか。ただし、変圧器は理想的なもので一次対二次の巻数比は1：2である。

a: 一次側に流れる電流波形は正弦波である。

b: AB間の電圧波形は正弦波である。

c: CB問の電圧波形は半波整流波形である。

d: 電流iの最大値は約2.8Aである。

e: 抵抗100Ωの消費電力は400Wである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図1 の交流回路が共振状態にあるとき、抵抗の両端にかかる電圧をVR とする。図2 の交流回路における電圧をV とするとき、VR / V はどれか。

1: $\frac {1}{2}$

2: $\frac {1}{\sqrt {2}}$

3: 1

4: $\sqrt {2}$

5: 2
