図の回路においてab 間の電圧［V］はどれか。
1: 5
2: 10
3: 15
4: 20
5: 40
図の回路について正しいのはどれか。ただし、変圧器は理想的なもので一次対二次の巻数比は1：2である。
a: 一次側に流れる電流波形は正弦波である。
b: AB間の電圧波形は正弦波である。
c: CB問の電圧波形は半波整流波形である。
d: 電流iの最大値は約2.8Aである。
e: 抵抗100Ωの消費電力は400Wである。
1. a b c 2. a b e 3. a d e 4. b c d 5. c d e
図に示す正弦波交流電流の実効値（A）として正しいのはどれか。
1: 最大値と同じであるから、a
2: 平均値のことであるから、a/2
3: 平均値のことであるから、2a/π
4: 2乗平均値の平方根であるから、a/2
5: 2乗平均値の平方根であるから、a/√2
図に示す正弦波交流電流の実効値(A)として正しいのはどれか。
5: 2乗平均値の平方根であるから、a/ √2
図のようにキャパシタを直流電圧源に接続したとき、ab間の電圧［V］はどれか。
1: 1
2: 1.5
3: 2
4: 3
5: 4.5
図の回路で正しい式はどれか。
a: I1-I2-I3 = 0
b: I1+I2+I3 = E1/R1
c: I1・R1+I3・R3 = E1-E3
d: I1・R1+I2・R2 = E1-E2
e: -I2・R2＋I3・R3 ＝ E2＋E3
図の回路で消費される正弦波交流電力を求めるため測定を行った。適切でないのはどれか。
a: 抵抗値と抵抗の端子間電圧
b: 抵抗値と回路を流れる電流
c: 容量値と回路の全電圧
d: 抗の端子間電圧と回路の全電圧
e: 電流と回路の全電圧および両者の位相差
1. a b 2. a e 3. b c 4. c d 5. d e
図の回路でa－b間の電圧Eはどれか。
1: 0V
2: 0.5V
3: 1.0V
4: 1.5V
5: 2.0V
図の正弦波交流波形において、電圧波形 v（実線）と電流波形（点線） i の位 相差（角度）は π/3rad である。有効電力［W］はどれか。
3: 12.5
4: 25
5: 50

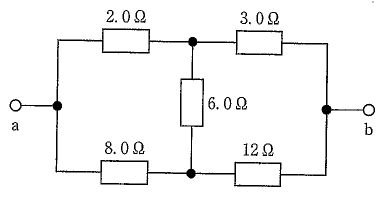

図のab間の合成抵抗[Ω]はどれか。
2: 2
3: 3
4: 4
5: 5

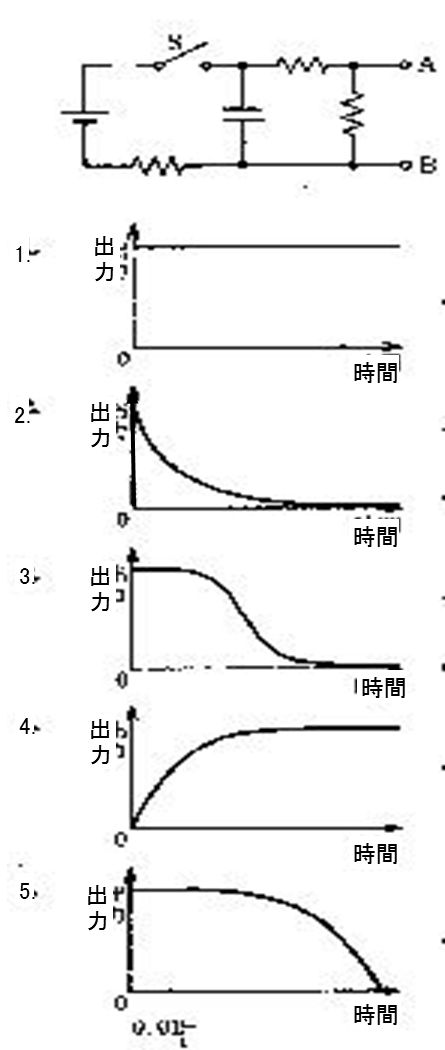

図に示す回路で、長い間閉じられていたスィッチSを開いたとき、AB間の出力電圧波形として正しいのはどれか。

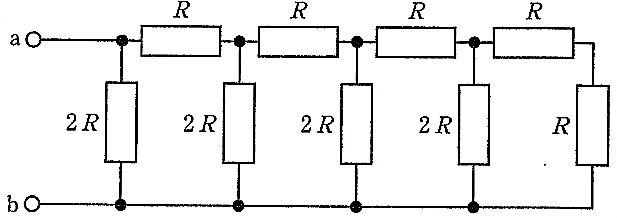

図の回路で端子ab 間の合成抵抗はどれか。
1: $\frac {1}{3}R$
2: $\frac {1}{2}R$
3: $R$
4: $2R$
5: $3R$
図の回路において電流i（ｔ）、電荷ｑ（ｔ）と電圧v（ｔ）の関係で正しいのはどれか。
実効値100Vの正弦波交流を図の回路に入力した。正しい出力波形はどれか。ただし、変圧器およびダイオードの損失はないものとする。
図の波を表わす式はどれか。
図の回路の一次側巻線に流れる電流［A］I（実効値）はどれか。ただし、変圧器は理想的であり、巻数比は1：10とする。
1: 0.1
2: 0.5
3: 1
4: 5
5: 10
図の回路において、定常状態における端子ab間の電圧V〔V〕はどれか。
1: 2
2: 4
3: 5
4: 6
図1の回路に図2の正弦波電圧を印加した。D1に電流が流れる時間帯はどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）
図に示す電流の測定で正しいのはどれか。
a: 1:接地漏れ電流
b: 2:患者漏れ電流
c: 3:患者測定電流
d: 4:外装漏れ電流
e: 5:外装漏れ電流
図の正弦波交流電圧波形について正しいのはどれか。
a: 周波数は 50 Hz である。
b: 角周波数は 50π rad/s である。
c: 周期は 10 ms である。
d: 電圧の平均値は 110 V である。
e: 電圧の実効値は 100 V である。
