第16回国試午後76問の類似問題

図に示す正弦波y(t)を表す式はどれか。

1: $71sin{(}10\pi t+\pi/2)$

2: $71sin{(}20\pi t-\pi/2)$

3: $100sin{(}10\pi t-\pi/2)$

4: $100sin{(}10\pi t+\pi/2)$

5: $100sin{(}20\pi t-\pi/2)$

図の回路の抵抗Rにかかる電圧V(t)の波形はどれか。

図の信号波をパルス幅変調した波形はどれか。

図の回路で正しい式はどれか。

a: I1-I2-I3 = 0

b: I1+I2+I3 = E1/R1

c: I1・R1+I3・R3 = E1-E3

d: I1・R1+I2・R2 = E1-E2

e: -I2・R2＋I3・R3 ＝ E2＋E3

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路でab間の正弦波交流電力(有効電力)を求める式として正しいのはどれか。

1: (電圧の振幅値)×(電流の振幅値)

2: (電圧の実効値)×(電流の実効値)

3: (電圧の振幅値)×(電流の振幅値)×(力率)

4: (電圧の実効値)×(電流の実効値)×(力率)

5: (電圧の実効値)x(電流の実効値)×(無効率)

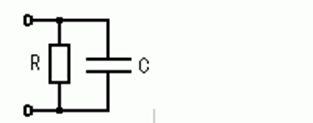

図の回路のインピーダンスの絶対値はどれか。ただし、ωは角周波数である。

1: $ \sqrt {R+\frac {1}{\omega ^{2}c^{2}}}$

2: $ \sqrt {R^{2}+\omega ^{2}c^{2}}$

3: $ \frac {1}{\sqrt {R^{2}+\omega ^{2}c^{2}}}$

4: $ \sqrt {\frac {1}{1+\omega ^{2}c^{2}\pi ^{2}}}$

5: $\frac {1}{\sqrt {1+\omega ^{2}c^{2}R^{2}}}$

図は一定周波数の音波の波形を表している。縦軸として妥当なのはどれか。

1: 音　圧

2: 周　期

3: 音　速

4: 音　色

5: エネルギー

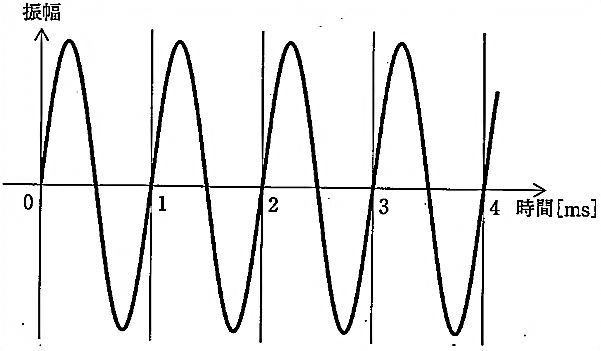

図に示す波形の音波を水中に発射した。その音波の波長［cm］はどれか。

1: 0.1

2: 3.3

3: 7.5

4: 15

5: 30

図の波形について正しいのはどれか。

a: 周期は1sである。

b: 実効値は$1/\sqrt2$である。

c: 直流成分を含む。

d: 調波成分を含む。

e: 間tで微分すると三角波が得られる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の論理回路の X を示す論理式はどれか。

図の正弦波が実線の位置から1秒後に破線の位置に伝搬した。振動数[Hz]はどれか。

1: 0.1

2: 0.25

3: 0.5

4: 0.75

5: 1

図の回路の共振周波数に最も近いのはどれか。

1: 16kHz

2: 100 kHz

3: 160 kHz

4: 1 MHz

5: 1.6 MHz

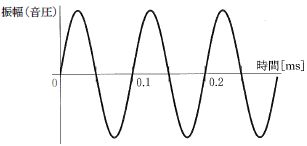

図に示す音波の空気中(25℃)におけるおよその波長[cm]はどれか。

1: 8.5

2: 17

3: 34

4: 68

5: 140

図の実線で示す正弦波がPからQまで進み、0.1秒後に破線の波形になった。この波の振動数はどれか。

1: 0.3Hz

2: 2.0Hz

3: 4.0Hz

4: 7.5Hz

5: 10.0Hz

図の論理回路を論理式で表したのはどれか。

図の論理回路のXを示す論理式はどれか。（電子工学）

1: A・B

2: A・B十C

3: A十B・C

4: A十B十C

5: A・B・C

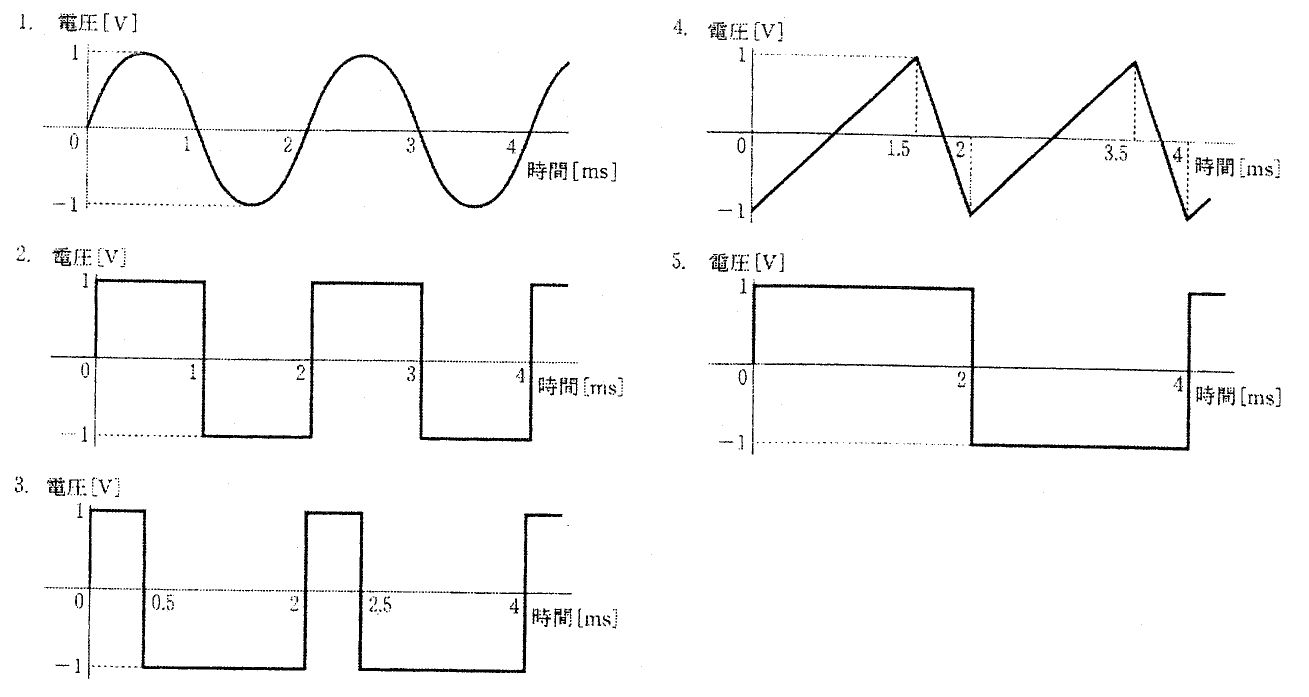

基本周波数が異なる波形はどれか。

波動において角振動数をω、振動数をf、速度をv、波長をλとするとき周期はどれか。

1: $ 2\pi f$

2: $ \frac {1}{f}$

3: $ \frac {\lambda }{f}$

4: $ \lambda \pi $

5: $ fv$

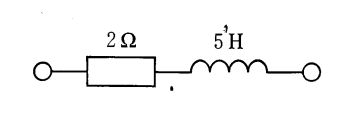

図に示す回路の時定数[s]はどれか。

1: 0.4

2: 2.5

3: 5

4: 7

5: 10

図１の波形を図２の回路のV1に加えたときV0はどれか
