第35回国試午後55問の類似問題

図の論理回路のXを示す論理式はどれか。（電子工学）

1: A・B

2: A・B十C

3: A十B・C

4: A十B十C

5: A・B・C

図の論理回路の X を示す論理式はどれか。

図に示した回路と同じ機能を持つ論理回路はどれか

図の回路で正しい式はどれか。

a: I1-I2-I3 = 0

b: I1+I2+I3 = E1/R1

c: I1・R1+I3・R3 = E1-E3

d: I1・R1+I2・R2 = E1-E2

e: -I2・R2＋I3・R3 ＝ E2＋E3

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

真理値表に対応する論理回路はどれか。

図の網掛け部分に対応する論理式はどれか。ただし、図中の網掛け部分は論理値の1を表す。

図の回路について正しいのはどれか。

図の論理回路の出力Zとして、表中で正しいのはどれか。

図に示す論理回路の真理値表で出力の組合せが正しいのはどれか。(情報処理工学)

論理式 X＝A･B+A･Cと等価な論理回路はどれか。

図の論理回路について正しいのはどれか。

1: 入力1が0のとき、出力は常に0である。

2: 入力2が1のとき、出力は常に1である。

3: 入力3が0のとき、出力は常に0である。

4: 入力3が1のとき、出力は常に1である。

5: 入力123がすべて0のとき、出力は1である。

論理演算で正しいのはどれか。

a: $\overline{X+\overline{Y}}=\overline{X}+\overline{Y}$

b: $\overline{X+Y}=\overline{X}\bullet\overline{Y}$

c: $\left(X+Y\right)\bullet\left(\overline{X}+\overline{Y}\right)=X\overline{Y}+Y\overline{X} $

d: $ \overline{\overline{X}\bullY}=X\bullet\overline{Y} $

e: $\overline{\overline{X}\bullet\overline{Y}}=X\bullY$

1. a b　2. a e　3. b c　4. c d　5. d e

図の論理回路について正しいのはどれか。

1: 入力1が0のとき、出力は常に0である。

2: 入力1が1のとき、出力は常に1である。

3: 入力3が0のとき、出力は常に0である。

4: 入力3が1のとき、出力は常に1である。

5: 入力123がすべて0のとき、出力は1である。

図の回路に対応する論理はどれか。ただし、スイッチオンを1、オフを0、出力E0は1Vを1、0Vを0とする。

1: AND

2: NAND

3: OR

4: NOR

5: Exclusive OR

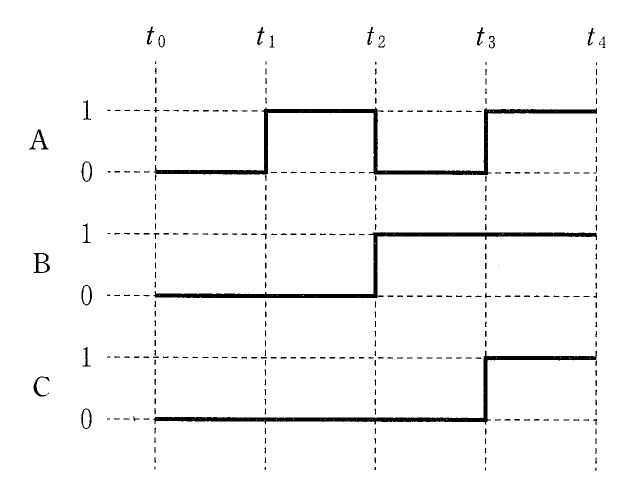

論理回路に図のような入力A、Bをあたえたとき、出力はCであった。この論理回路はどれか。

1: AND

2: 0R

3: XOR

4: NAND

5: NOR

図の論理回路と真理値表が対応するとき、Fに入る論理演算はどれか。

1: AND

2: OR

3: NAND

4: NOR

5: XOR

論理演算$\frac {}{x\cdot y}$を求める論理回路がある。図のようなX、Yを入力した時の出力はAからEのどれか。

1: A

2: B

3: C

4: D

5: E

図の論理回路について正しいのはどれか。

1: 入力Xが0のとき、出力は常に0である。

2: 入力Xが1のとき、出力は常に1である。

3: 入力Zが0のとき、出力は常に1である。

4: 入力Zが1のとき、出力は常に0である。

5: 入力X、Y、Zがすべて1のとき、出力は0である。

図に示す論理回路について正しいのはどれか。

a: 入力Xが1のとき、出力は常に1である。

b: 入力Xが0のとき、出力は常に0である。

c: 入力Zが1のとき、出力は常に0である。

d: 入力Zが0のとき、出力は常に1である。

e: 入力X、Y、Zがすべて1のとき、出力は0である。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路において全波整流回路として動作するのはどれか。
