第13回国試午後9問の類似問題

国試第15回午後:第10問

図の回路について誤っているのはどれか。

15PM10-0

a: 遮断周波数で出力電圧の減衰が最も大きい。

b: 遮断周波数は約160Hzである。

c: 時定数は1msである。

d: 遮断周波数より十分に高い周波数では積分回路として動作する。

e: 入出力電圧の位相差は周波数によらず一定である。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第35回午前:第50問

図の回路について誤っているのはどれか。

25050

a: 時定数は1msである。

b: 遮断周波数は約160Hzである。

c: 遮断周波数より十分に高い周波数では積分回路として動作する。

d: 遮断周波数で出力電圧は入力電圧の1/2に減衰する。

e: 入出力電圧の位相差は周波数によらず一定である。

1. a b 2. a e 3. b c 4. c d 5. d e

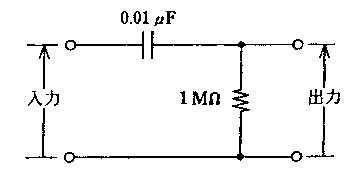

国試第14回午後:第10問

図の回路について正しいのはどれか。

14PM10-0

a: 低域通過特性を示す。

b: 微分回路に用いられることがある。

c: 時定数は10msである。

d: 出力波形の位相は入力波形より進む。

e: 遮断周波数は約50Hzである。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

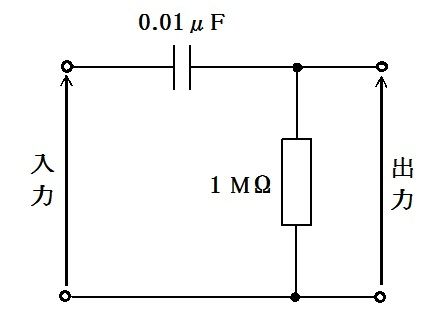

国試第25回午後:第50問

図の回路について正しいのはどれか。

25PM50-0

a: 低域通過特性を示す。

b: 微分回路に用いられる。

c: 時定数は10msである。

d: 出力波形の位相は入力波形より進む。

e: 遮断周波数は約50Hzである。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第22回午後:第50問

図の回路で正しいのはどれか。

22PM50-0

1: 時定数は$\frac{1}{CR}$である。

2: 低域(通過)フィルタとして動作する。

3: 入力電圧の周波数が0に近づくと入力電圧と出力電圧の位相差は0に近づく。

4: コンデンサに流れる電流は入力電圧より位相が遅れる。

5: 遮断周波数では出力電圧の振幅は入力電圧の振幅のである。

国試第31回午前:第55問

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

31AM55-0

a: 遮断周波数より十分に低い帯域で微分特性を有する。

b: コンデンサC1と抵抗R2に流れる電流は等しい。

c: 遮断周波数は314Hzである。

d: 直流成分は通過する。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第30回午後:第55問

図の回路について正しいのはどれか。ただし、A は理想演算増幅器とする。

30PM55-0

a: 遮断周波数は5Hzである。

b: 通過域の増幅度は20dBである。

c: 遮断周波数ではViとVoの位相差はゼロである。

d: 入カインピーダンスは10kΩである。

e: 直流は通過域に含まれる。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第32回午後:第52問

図の回路について正しいのはどれか。ただし、Aは理想演算増幅器とする。

32PM52-0

a: 時定数は10msである。

b: 通過域の増幅度は20 である。

c: 遮断周波数ではViとVoの位相差はゼロである。

d: 入カインピーダンスは周波数に反比例する。

e: 遮断周波数より十分に高い帯域で積分特性を有する。

1. a b 2. a e 3. b c 4. c d 5. d e

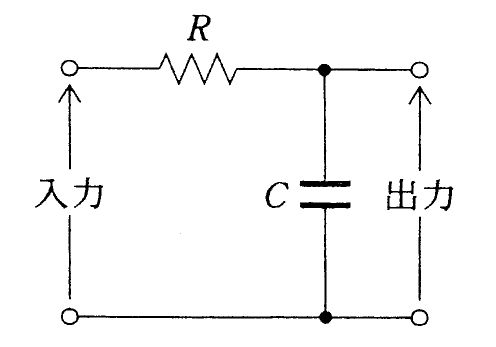

国試第17回午後:第9問

図の回路について誤っているのはどれか。

17PM9-0

1: 時定数はCRである。

2: 遮断周波数は1/(2πCR)である。

3: 積分回路として用いられる。

4: 遮断周波数では入出力間にπ/4radの位相差が生じる。

5: 遮断周波数より高い周波数の信号が通過する。

国試第27回午後:第55問

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

27PM55-0

a: 時定数は20 msである。

b: 通過域での増幅度は20 である。

c: 直流成分はカットされる。

d: コンデンサC1と抵抗R2に流れる電流は等しい。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b 2. a e 3. b c 4. c d 5. d e

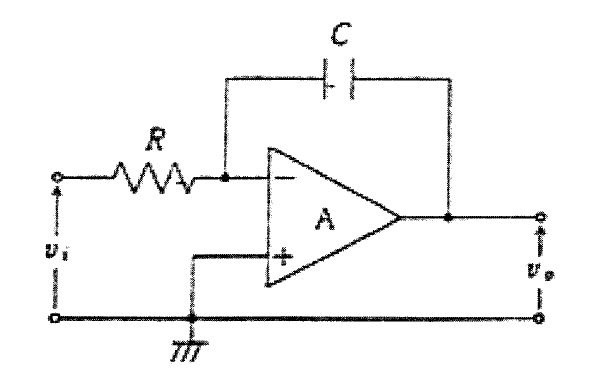

国試第19回午後:第15問

図のフィルタ回路の時定数は100 μs である。この回路の高域遮断周波数に最も近いのはどれか。(電子工学)

19PM15-0

1: 0.80kHz

2: 1.6kHz

3: 3.2kHz

4: 6.4kHz

5: 12.8kHz

国試第28回午前:第51問

図の正弦波交流電圧波形について正しいのはどれか。

28AM51-0

a: 周波数は 50 Hz である。

b: 角周波数は 50π rad/s である。

c: 周期は 10 ms である。

d: 電圧の平均値は 110 V である。

e: 電圧の実効値は 100 V である。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第17回午後:第26問

信号処理について正しいのはどれか。

a: 50Hzの雑音を除去するには遮断周波数25Hzの高域(通過)フィルタを用いる。

b: 角周波数ωと周波数fとの間の関係はf=2πωで表される。

c: 不規則雑音に埋もれた信号を1000回加算平均すると雑音成分はもとの1/√1000になる。

d: 時系列信号の周波数成分を知るにはフーリエ変換が有効である。

e: 時系列信号のAD変換では標本化の前に量子化を行う。

1. a b 2. a e 3. b c 4. c d 5. d e

ME2第35回午前:第48問

2相性除細動器について正しいのはどれか。

1: 出力の片側は接地されている。

2: 放電回路にインダクタが挿入されている。

3: 出力パルス幅は約50msである。

4: 出力波形の観測には50Ωの負荷抵抗を用いる。

5: 心房細動には使用できない。

国試第17回午後:第19問

図の回路について正しいのはどれか。ただし、ダイオード゙は理想的とし、入力電圧圧Viは周波数50Hz振幅1Vの正弦波とする。

17PM19-0

1: ダイオードにかかる電圧の最大値は約2Vである。

2: ダイオードに流れる電流は正弦波である。

3: コンデンサにかかる電圧の最大値は約1.4Vである。

4: コンデンサにかかる電圧は正弦波である。

5: 抵抗を1kΩに変えるとコンデンサにかかる電圧のリップル(変動量)は減少する。

国試第11回午前:第55問

脳波計のフィルタについて正しいのはどれか。

a: 時定数0.3秒のとき低域遮断周波数は0.5Hzである。

b: 基線のゆるやかな動揺を除去するには時定数を0.1秒に下げる。

c: 時定数を0.3秒から0.1秒にするとβ波が抑制される。

d: 高域遮断フィルタを使用すると校正電圧曲線に棘が出現する。

e: 筋電図が混入するときには高域遮断フィルタによって除去する。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第7回午後:第82問

図は漏れ電流測定用回路を示す。正しいのはどれか。

7PM82-0

a: 点線内の回路は人体の電撃に対する反応の周波数特性を模擬したものである。

b: 点線内の回路の低域遮断周波数は約15Hzである。

c: 精度10%以内の電圧計を使用する。

d: 測定値は電圧計の読みをR2で除した値をとる。

e: 電圧計の入力インピーダンスは1MΩ以上必要である。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第32回午前:第35問

電気メスについて正しいのはどれか。

1: 500MHzの高周波が用いられる。

2: 出力電力と必要な対極板面積は反比例する。

3: 純切開にはバースト波が用いられる。

4: 出力回路にはコンデンサが直列に挿入される。

5: 高周波接地は対極板側回路を抵抗により接地する。

国試第9回午前:第87問

図は漏れ電流測定用回路を示す。正しいのはどれか。

9AM87-0

a: 点線内の回路は人体の電撃に対する反応の周波数特性を模擬している。

b: 点線内の回路の低域遮断周波数は約15Hzである。

c: 精度10%以内の電圧計を使用する。

d: 測定値は電圧計の読みをR2で除した値をとる。

e: 電圧計の入力インピーダンスは1MΩ以上必要である。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

ME2第34回午後:第48問

図の漏れ電流測定器具について誤っているのはどれか。

img11215-48-0

1: 電圧計の入力インピーダンスは1MΩ以上必要である。

2: C1は0.15μFである。

3: R2は1kΩの無誘導抵抗を用いる。

4: C1とR1で構成される低域フィルタの遮断周波数は約1kHzである。

5: 人体の電撃に対する周波数特性を模擬している。
