第36回国試午前51問の類似問題

国試第22回午前:第51問

図の回路の一次側巻線に流れる電流はどれか。ただし変圧器は理想的であり、巻数比は1:10とする。

22AM51-0

1: 1A

2: 5A

3: 10A

4: 50A

5: 100A

国試第21回午後:第10問

図の回路の二次側で消費する電力はどれか。ただし、変圧器は理想的であり、巻数比は1:10とする。

21PM10-0

1: 0.01 W

2: 0.1 W

3: 1 W

4: 10W

5: 100 W

国試第20回午後:第10問

図のように変圧器に交流電源と抵抗を接続している。 一次側に流れる交流電流が6.0A(実効値)のとき、二次側の電流(実効値)はどれか。ただし、変圧器の巻数比は1:2とする。(電気工学)

20PM10-0

1: 1.5 A

2: 3.0 A

3: 6.0 A

4: 12 A

5: 24 A

国試第23回午前:第52問

図の回路の変圧器の1次側に1Aの正弦波電流を流すと2次側抵抗の両端に10Vの電圧が生じた。1次側コイルの巻数が100回であるとき2次側コイルの巻数は何回か。ただし、変圧器は理想変圧器とする。

23AM52-0

1: 1

2: 10

3: 100

4: 1000

5: 10000

国試第24回午後:第50問

図の変圧器の一次側電源Eに流れる電流Iと同じ大きさの電流が流れる回路はどれか。ただし、巻数比は1:2とする。(医用電気電子工学)

24PM50-0

国試第31回午後:第50問

図の変圧器の一次側電流Iが2Aのとき、電圧E[V]はどれか。ただし、変圧器の巻数比は2:1とする。

31PM50-0

1: 10

2: 20

3: 40

4: 80

5: 160

国試第25回午後:第52問

図の変圧器の一次側電流Iが2Aのとき、電圧E[V]はどれか。ただし、変圧器の巻数比は2:1とする。

25PM52-0

1: 10

2: 20

3: 40

4: 80

5: 160

国試第35回午前:第51問

図の単相変圧器の2次側端子間に2Ωの抵抗を接続して1次側端子に交流電圧450Vを印加したところ、1次電流は1Aとなった。I2/I1の値はどれか。

25051

1: 1

2: 3

3: 5

4: 15

5: 30

ME2第30回午前:第19問

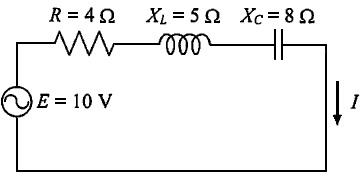

図において回路に流れる電流Iは何Aか。ただし、XL、XCはリアクタンスを表す。

img11206-19-0

1: 0.5

2: 1.0

3: 1.5

4: 2.0

5: 3.0

国試第15回午後:第14問

図の回路について正しいのはどれか。ただし、変圧器は理想的なもので一次対二次の巻数比は1:2である。

15PM14-0

a: 一次側に流れる電流波形は正弦波である。

b: AB間の電圧波形は正弦波である。

c: CB問の電圧波形は半波整流波形である。

d: 電流iの最大値は約2.8Aである。

e: 抵抗100Ωの消費電力は400Wである。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第30回午後:第51問

変圧器の1次側に1Aの正弦波電流を流すと、2次側抵抗10Ω の両端に5Vの電圧が生じた。1次側コイルの巻数が100 回であるとき、2次側コイルの巻数は何回か。ただし、変圧器は理想変圧器とする。

1: 20

2: 100

3: 200

4: 1000

5: 2000

国試第36回午後:第53問

図の回路でViが1Vのとき、[mA]Iはどれか。ただし、Aは理想演算増幅器とする。

36153

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

国試第35回午前:第48問

図の回路で抵抗Rに流れる電流I[A]はどれか。ただし、電池の起電力は4.0V、抵抗はすべて1.0Ωとする。

25048

1: 1.0

2: 2.0

3: 3.0

4: 4.0

5: 5.0

国試第5回午後:第16問

図の回路中の電圧vと電流iについて正しいのはどれか。

5PM16-0

1: v=1V 、i=1A

2: v=1V 、i=2A

3: v=2V 、i=3A

4: v=3V 、i=1A

5: v=3V 、i=2A

国試第22回午後:第54問

図の回路で2kΩの抵抗に流れる電流はどれか。ただし、Aは理想演算増幅器とする。

22PM54-0

1: 1mA

2: 2mA

3: 3mA

4: 4mA

5: 6mA

ME2第36回午前:第31問

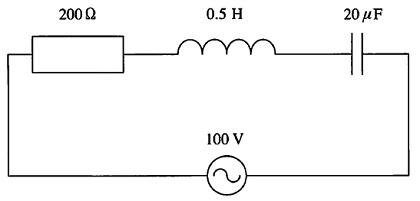

図の回路が共振状態にあるとき、回路に流れる電流[A]はいくつか。

img11243-31-0

1: 10

2: 5

3: 1

4: 0.5

5: 0.1

国試第32回午前:第51問

図の回路において、抵抗Rを流れる電流I[mA]はおよそどれか。ただし、電圧計の内部抵抗RV = 10MΩ、電流計の内部抵抗Ra = 10Ωとし、電圧源Eの内部抵抗は無視する。

32AM51-0

1: 0.1

2: 0.2

3: 1

4: 2

5: 10

ME2第32回午前:第34問

図の回路において1次電流I1が3A、変圧器の巻数比(n1/n2)が4であるとき、2次電流2は何Aか。

img11210-34-0

1: 0.75

2: 1.0

3: 3.0

4: 6.0

5: 12.0

国試第19回午後:第5問

図のような直列回路において3Ωの抵抗に流れる電流が1Aである。この回路の電源電圧Eの値はどれか。(電気工学)

19PM5-0

1: 12V

2: 14V

3: 16V

4: 18V

5: 20V

国試第20回午後:第8問

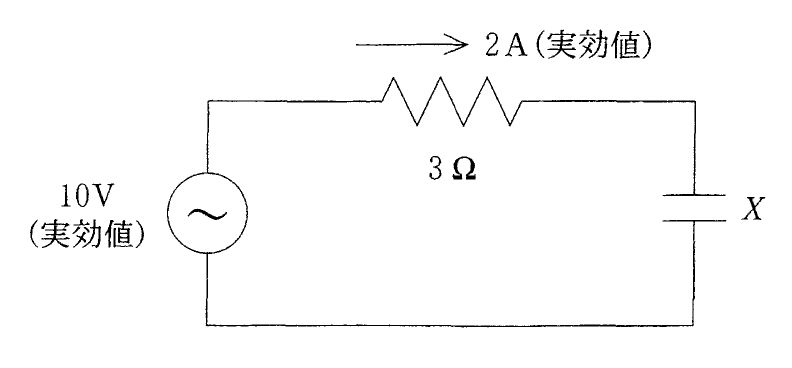

図の回路で抵抗に2A(実効値)の電流が流れている。リアククンスXの値はどれか。(電気工学)

20PM8-0

1: 1Ω

2: 2Ω

3: 3Ω

4: 4Ω

5: 5Ω
