第36回国試午前48問の類似問題

図の回路においてab 間の電圧［V］はどれか。　

1: 5

2: 10

3: 15

4: 20

5: 40

図の回路において、定常状態における端子ab間の電圧V〔V〕はどれか。

1: 2

2: 4

3: 5

4: 6

5: 10

図のようにコンデンサを電池に接続したとき、AB間の電圧はどれか。（電気工学）

1: 1.0V

2: 1.9V

3: 3.8V

4: 4.0V

5: 4.4V

図の回路でAB間の電圧は何Vか。

1: 1

2: 2.5

3: 5

4: 7.5

5: 10

図の回路で ab 間の電圧［VJに最も近いのはどれか。

1: 1

2: 1.5

3: 2

4: 3

5: 4

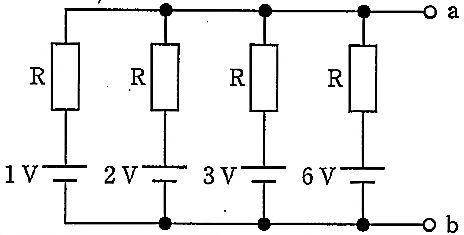

図の回路でab 間の電圧[VJはどれか。ただし、抵抗Rはすべて同じ値とする。

1: 1

2: 2

3: 3

4: 6

5: 12

X軸方向に電界が存在する平面状で、2点 ab 間の電界分布が図のようになっているとき、ab 間の電位差 ［V] はどれか。

1: -2

2: 0

3: 1

4: 2

5: 4

図の回路でab間の正弦波交流電力(有効電力)を求める式として正しいのはどれか。

1: (電圧の振幅値)×(電流の振幅値)

2: (電圧の実効値)×(電流の実効値)

3: (電圧の振幅値)×(電流の振幅値)×(力率)

4: (電圧の実効値)×(電流の実効値)×(力率)

5: (電圧の実効値)x(電流の実効値)×(無効率)

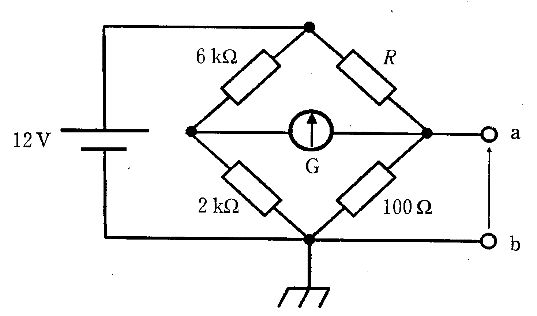

図の回路でRを調整して検流計Gの振れがゼロになったとき、ab間の電圧[V]はどれか。

1: 1

2: 2

3: 3

4: 6

5: 9

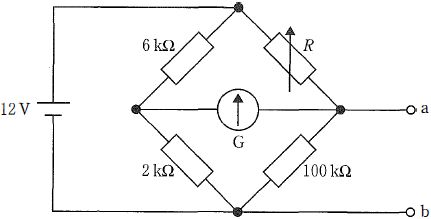

図の回路でRを調整して検流計Gの振れがゼ口になったとき、ab問の電圧［V] はどれか。

1: 1

2: 2

3: 3

4: 6

5: 9

図の回路においてAB間の電位差は何Vか。

1: 0

2: 0.5

3: 1

4: 1.5

5: 2

図の回路でa－b間の電圧Eはどれか。

1: 0V

2: 0.5V

3: 1.0V

4: 1.5V

5: 2.0V

図のようにコンデンサを接続した場合、端子AB間の合成静電容量はどれか。（電気工学）

1: 20μF

2: 30μF

3: 40μF

4: 50μF

5: 60μF

図の回路においてAB問の電位差の大きさはどれか。

1: 0 V

2: 0.5V

3: 1.0V

4: 1.5V

5: 2.0V

図の回路で端子ab 間の合成抵抗はどれか。

1: $\frac {1}{3}R$

2: $\frac {1}{2}R$

3: $R$

4: $2R$

5: $3R$

図の回路の一次側巻線に流れる電流［A］I（実効値）はどれか。ただし、変圧器は理想的であり、巻数比は1：10とする。

1: 0.1

2: 0.5

3: 1

4: 5

5: 10

図のab間の合成抵抗[Ω]はどれか。

1: 1

2: 2

3: 3

4: 4

5: 5

図Aのコイルに図Bのような電流i(t)を流したとき、コイルの電圧v(t)はどれか。（医用電気電子工学）

図に示す回路で、長い間閉じられていたスィッチSを開いたとき、AB間の出力電圧波形として正しいのはどれか。

図に示す回路のスィッチSを閉じたとき、A-B間の電圧波形はどれか。ただし、スイッチを入れる直前のコンデンサの電圧は0とする。
