JIST0601-1で規定されている漏れ電流測定用器具(MD)について正しいのはどれか。
a: R2は1kXである。
b: C1は0.015nFである。
c: R1とC1で高域通過フィルタを構成している。
d: 点線内の合成インピーダンスZは約10kXとなる。
e: 漏れ電流の値は電圧計の指示値をR2で除した値となる。
1. a b c 2. a b e 3. a d e 4. b c d 5. c d e
JIS T 0601-1 で規定されている図の漏れ電流測定用器具(MD)について正しいのはどれか。
a: 電圧計Vの入力抵抗は100kΩである。
b: R1とC1で遮断周波数1kHzの低域通過フィルタを構成している。
c: 10kHz、1mAの漏れ電流は0.1mAと評価される。
d: 電圧計で1Vと測定された場合、漏れ電流値は1mAとする。
e: R2は10kΩである。
図の MD で電圧測定器の表示値が 50 mV を示した。漏れ電流値はどれか。
1: 0.5 nA
2: 5 nA
3: 50 nA
4: 0.5 mA
5: 5 mA
図の測定用器具MDについて正しいのはどれか。
a: R1とC1でローパスフィルタを形成している。
b: R2は人体の代表抵抗値を模擬している。
c: R2の抵抗値は10kΩである。
d: 電圧測定器の入力インピーダンスは10kΩ以上である。
e: 電圧測定器の入力容量は150pF以下である。
JIS T 0601-1で規定された漏れ電流測定用器具(MD)を用いて、スイッチを1側(RCフィルタが入った状態)にして、100kHzの漏れ電流が10mAある機器の漏れ電流を測ると、MDの電圧計はいくらを示すか。
1: 1mV
2: 10mV
3: 100mV
4: 1V
5: 10V
図はME機器の漏れ電流を測定する測定用器具(MD)である。入力インピーダンスZ[kΩ]はおよそいくらか。
1: 0.5
2: 1.0
3: 2.0
4: 5.0
5: 10.0
図に示す漏れ電流の測定用回路について誤っているのはどれか。
1: R1の値は5kΩである。
2: R2の値は1kΩである。
3: Cの値は0.015μFである。
4: Vの入カインピーダンスは1MΩ以上である。
5: Vの測定精度は5%以内である。
図の測定用器具(MD)のR1、R2、C1の値の組合せで正しいのはどれか。ただし、選択肢は【R1】 -- 【R2】 -- 【C10】とする。
1: 10kΩ -- 1kΩ -- 0.5μF
2: 1kΩ -- 10kΩ -- 0.15μF
3: 10kΩ -- 10kΩ -- 0.05μF
4: 10kΩ -- 1kΩ -- 0.015μF
5: 1kΩ -- 10kΩ -- 0.015μF
接地漏れ電流を測定するとき、測定用器具(MD)は図に示すA~Eのどの間に入れればよいか。
1: A-B間
2: B-C間
3: C-D間
4: D-E間
5: E-A間
図の漏れ電流測定器具について誤っているのはどれか。
1: 電圧計の入力インピーダンスは1MΩ以上必要である。
2: C1は0.15μFである。
3: R2は1kΩの無誘導抵抗を用いる。
4: C1とR1で構成される低域フィルタの遮断周波数は約1kHzである。
5: 人体の電撃に対する周波数特性を模擬している。
図のMDで電圧計の表示値が150mVを示した。漏れ電流値[μA]はどれか。
1: 15
2: 75
3: 150
4: 300
5: 500
漏れ電流測定用の測定用器具(MD)に含まれないのはどれか。
1: 電流測定器
2: 電圧測定器
3: 1kΩの抵抗器
4: 10kΩの抵抗器
5: 0.015μFのコンデンサ
JIST0601-1における漏れ電流測定用器具(MD)において、100kHzの漏れ電流を測定したところ、電圧計の読みが0.1Vであった。このとき実際に流れた100kHzの漏れ電流のおよその値[mA]はどれか。
1: 0.01
2: 0.1
3: 1
4: 10
5: 100
漏れ電流測定用器具(MD)を用いて心電計の漏れ電流を測定した。電圧計の代わりにオシロスコープを用いると、オシロスコープ上の正弦波電圧波形のpeak to peak値が17mVであった。漏れ電流はおよそ何μAか。
1: 1.7
2: 6
3: 12
4: 17
5: 32

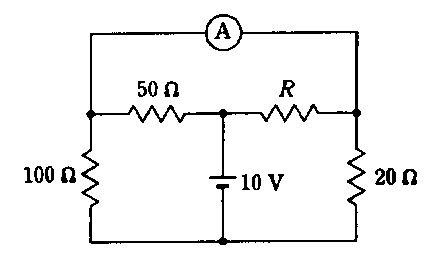

図の回路で電流計の指示が0となる抵抗Rの値はどれか。
1: 5Ω
2: 10Ω
3: 20Ω
4: 40Ω
5: 50Ω
電気メスのモノポーラ出力測定に使用する負荷抵抗値はどれか。
1: 10Ω
2: 50Ω
3: 150Ω
4: 500Ω
5: 5000Ω
図に示す電流の測定で正しいのはどれか。
a: 1:接地漏れ電流
b: 2:患者漏れ電流
c: 3:患者測定電流
d: 4:外装漏れ電流
e: 5:外装漏れ電流
図の四端子法によって被測定線Rの抵抗を測定した。電流系の指針が0.25A、内部抵抗1MΩの電圧計の指針が0.05Vであった。被測定線Rの抵抗値はどれか。ただしr1~r4は測定リードの抵抗および接続部の接触抵抗である。
1: 0.1Ω
2: 0.2Ω
3: 0.3Ω
4: 0.4Ω
5: 0.5Ω
図の四端子法によって被測定線R の抵抗を測定した。電流計の指針が0.25A、内部抵抗1MΩ の電圧計の指針が0.05V であった。被測定線R の抵抗値[Ω] はどれか。ただし、r1-r4 は測定リードの抵抗および接続部の接触抵抗である。
1: 0.1
2: 0.2
3: 0.3
4: 0.4
5: 0.5

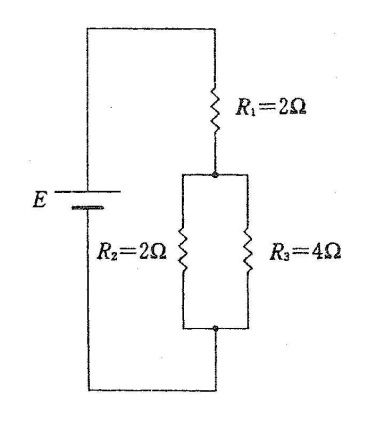

図の回路でR2を流れる電流は0.4Aである。電源電圧Eはどれか。
1: 1.0 V
2: 1.6 V
3: 2.0 V
4: 2.4 V
5: 3.0 V
