第36回国試午前33問の類似問題

50Ωの抵抗に周波数100Hz、実効値1.0Aの正弦波交流電流を流した。正しいのはどれか。

a: 電流の最大値は約0.71Aである。

b: 抵抗両端の電圧の実効値は約35Vである。

c: 抵抗両端の電圧の最大値は約71Vである。

d: 50Wの電力が消費される。

e: 毎秒、約71Jの電気エネルギーが熱に変わる。

1. a b　2. a e　3. b c　4. c d　5. d e

生体用表面電極について正しいのはどれか。

1: 電極の表面積と電極電位は反比例する。

2: 銀‐塩化銀電極とステンレス電極を併用すると電極電位の差が大きくなる。

3: 電極の接触インピーダンスが小さいほうが筋電図の影響が出やすい。

4: 銀‐塩化銀電極に電極用ペーストを塗布すると電極電位を小さくできる。

5: 電極の表面積が大きいほど交流雑音（ハム）の影響を受けやすい。

治療原理について誤っている組合せはどれか。

a: 電気メス ------------------------------ 低周波電

b: 除細動器 ----------------------------- 高周波電流

c: 高気圧治療装置 ----------------------- 静 圧

d: .ネブライザ ---------------------------- 超音波

e: サイクロトロン -------------------------- 電子線

1. a b　2. a e　3. b c　4. c d　5. d e

簡便に漏れ電流を測定するのに必要なのはどれか。

a: 交流100~200mVの測定範囲を持った交流電圧計

b: 人体の電撃に対する電気特性を模擬した回路

c: 電源極性切り換えスイッチ等を内蔵した電源ボックス

d: 矩形波を出力することができる発振器

e: 10Hz~100kHzのインピーダンス測定器

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

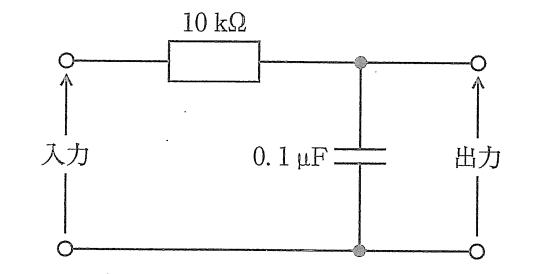

図の回路について誤っているのはどれか。

a: 時定数は1msである。

b: 遮断周波数は約160Hzである。

c: 遮断周波数より十分に高い周波数では積分回路として動作する。

d: 遮断周波数で出力電圧は入力電圧の1/2に減衰する。

e: 入出力電圧の位相差は周波数によらず一定である。

1. a b　2. a e　3. b c　4. c d　5. d e

マイクロ波メスについて正しいのはどれか。

1: 微細な手術に適する。

2: 主に使用される電磁波は2,450MHzである。

3: 対極板を必要とする。

4: 出血性実質臓器の鋭利な切開に適する。

5: 心電図モニタや心臓ペースメーカに電磁的影響を与えない。

電子部品について正しいのはどれか。

a: ピエゾ素子は磁束密度を検出する。

b: CdSは光を受けると起電力が発生する。

c: フォトダイオードは受光量に関係なく一定電流が流れる。

d: オペアンプは多数のトランジスタで構成されている。

e: ツェナーダイオードは一定の電圧を得るために用いる。

1. a b　2. a e　3. b c　4. c d　5. d e

生体電気信号増幅器の入力インピーダンスについて正しいのはどれか。

a: 大きさは入力信号の周波数に依存する。

b: 電極接触インピーダンスよりも十分大きくする。

c: 入力電圧と入力電流の波形から位相特性がわかる。

d: 単位にはデシベルを用いる。

e: 入力部に電界効果トランジスタを使うと小さくなる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

手動式除細動器について正しいのはどれか。

1: 出力波形は連続正弦波である。

2: 最高出力電圧のピーク値は360V程度である。

3: 電源投入時にR波同期はOFFとなる。

4: 通電時には患者を接地する。

5: 通電時間は0.5秒間である。

電磁波について誤っているのはどれか。

1: 媒質によって伝搬速度が異なる。

2: 振動数が低いほど回折しやすい。

3: 波長が短いほど屈折率が小さい。

4: 速度は振動数に比例する。

5: 2つの異なる媒質界面では反射がおこる。

人体への電撃について誤っているのはどれか。

a: 障害程度は電流の流出入部位によって異なる。

b: 低周波電流の生体作用は主に熱作用である。

c: His束心電計を使用する場合主にマクロショック対策が必要である。

d: 心内圧測定で、漏れ電流が0.1mA流れた場合は心室細動が誘発される危険がある。

e: 体表誘導心電計と体内機器を併用した場合ミクロショック対策が必要である。

1. a b　2. a e　3. b c　4. c d　5. d e

医用電気機器の電気的安全性点検方法について正しいのはどれか。

a: 電源プラグの電源受刃と機器外装との間の絶縁抵抗が1kΩ以上であれば正常と判定する。

b: クランプ式電流系で消費電流を測定するには電源コードを検出部に直接挟む。

c: 3Pプラグ機器アースピンと機器金属ケースとの間の抵抗は0.2Ω以下でなければならない。

d: 漏れ電流計測では電源極性を変えて大きい方をその機器の漏れ電流とする。

e: 漏れ電流計測機器の人体の模擬抵抗は10kΩである。

1. a b　2. a e　3. b c　4. c d　5. d e

電気メスの定期点検項目に該当しないのはどれか。

1: 患者安全回路の動作

2: ディマンド機構の動作

3: 漏れ電流

4: 接地線抵抗

5: 出力波形の観測

JISの保護接地線抵抗測定方法について誤っているのはどれか。

a: 電圧降下法を用いて測定する。

b: 通電時間は30秒以上必要である.

c: 試験用電源の容量は20Aである。

d: 試験用電源の周波数は50Hzでも60Hzでもよい。

e: 試験用電源の無負荷出力電圧は6V以下を用いる。

1. a b　2. a e　3. b c　4. c d　5. d e

生体計測用電極について正しいのはどれか。

1: 電極面積が大きいほど電極インピーダンスは大きい。

2: 電極面積が大きいほど交流雑音の影響が大きい。

3: 電極面積が大きいほど電極電位が大きい。

4: 同種の金属電極の使用は電極電位の影響を軽減させる。

5: 電極インピーダンスは周波数とともに増加する。
