第4回国試午後81問の類似問題

医用電気機器の漏れ電流測定回路(DM回路)の抵抗RとコンデンサCの役割はどれか。

1: 漏れ電流波形の平滑値を得る。

2: 人体の血液インピーダンスを等価的に模擬する。

3: 衝撃的漏れ電流から高感度電圧計を保護する。

4: 人体の電撃に対する反応閾値の周波数特性を模擬する。

5: 医用電気機器からの不要高周波成分を除去する。

JISにおける漏れ電流測定回路のコンデンサの役割はどれか。（医用機器安全管理学）

1: 人体の感電特性を考慮して低域(通過)フィルタを構成する。

2: ハム雑音を除去するための低域(通過)フィルタを構成する。

3: 漏れ電流が過大にならないように制限する。

4: 実効値を得るためにパルス状の漏れ電流を平滑化する。

5: 測定値の読み取りを安定させる。

医用電気機器の電気的安全性を測定するとき、規定された漏れ電流測定回路のコンデンサの役割はどれか。

1: 人体の感電特性を考慮して低域(通過)フィルタを構成する。

2: ハム雑音を除去するための低域(通過)フィルタを構成する。

3: 漏れ電流が過大にならないように制限する。

4: 実効値を得るためパルス状の漏れ電流を平滑化する。

5: 測定値の読みとりを安定させる。

図は漏れ電流測定用回路を示す。正しいのはどれか。

a: 点線内の回路は人体の電撃に対する反応の周波数特性を模擬したものである。

b: 点線内の回路の低域遮断周波数は約15Hzである。

c: 精度10%以内の電圧計を使用する。

d: 測定値は電圧計の読みをR2で除した値をとる。

e: 電圧計の入力インピーダンスは1MΩ以上必要である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図は漏れ電流測定用回路を示す。正しいのはどれか。

a: 点線内の回路は人体の電撃に対する反応の周波数特性を模擬している。

b: 点線内の回路の低域遮断周波数は約15Hzである。

c: 精度10%以内の電圧計を使用する。

d: 測定値は電圧計の読みをR2で除した値をとる。

e: 電圧計の入力インピーダンスは1MΩ以上必要である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の漏れ電流測定器具について誤っているのはどれか。

1: 電圧計の入力インピーダンスは1MΩ以上必要である。

2: C1は0.15μFである。

3: R2は1kΩの無誘導抵抗を用いる。

4: C1とR1で構成される低域フィルタの遮断周波数は約1kHzである。

5: 人体の電撃に対する周波数特性を模擬している。

漏れ電流測定回路について正しいのはどれか。

a: 漏れ電流の測定値は電圧計Vの読みをR2で除した値である。

b: R1とC1とで高域通過フィルタを形成している。

c: 入力インピーダンスZは広い周波数範囲にわたって約10kΩである。

d: R1の抵抗値は10kΩである。

e: 点線内は人体の電撃に対する周波数特性を模擬している。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

簡便に漏れ電流を測定するのに必要なのはどれか。

a: 交流100~200mVの測定範囲を持った交流電圧計

b: 人体の電撃に対する電気特性を模擬した回路

c: 電源極性切り換えスイッチ等を内蔵した電源ボックス

d: 矩形波を出力することができる発振器

e: 10Hz~100kHzのインピーダンス測定器

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

漏れ電流を測定するのに必要なのはどれか。

a: フルスケール100~200mVの交流電圧計

b: 人体の電撃に対する電気特性を模擬した回路

c: 10Hz~100kHzのインピーダンス測定器

d: 方形波を出力することができる発振器

e: 電源極性切り替えスイッチを内蔵した電源ボックス

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

JIS T 0601-1 で規定されている図の漏れ電流測定用器具(MD)について正しいのはどれか。

a: 電圧計Vの入力抵抗は100kΩである。

b: R1とC1で遮断周波数1kHzの低域通過フィルタを構成している。

c: 10kHz、1mAの漏れ電流は0.1mAと評価される。

d: 電圧計で1Vと測定された場合、漏れ電流値は1mAとする。

e: R2は10kΩである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す漏れ電流測定器における抵抗Ｒ1とコンデンサＣ1との並列回路において、正しい組み合わせはどれか。

1: 10kΩ 1.5μF

2: 1kΩ 1.5μF

3: 1kΩ 0.15μF

4: 0.1kΩ 0.15μF

5: 10kΩ 0.015μF

Ｂ形装着部を有する心電計の正常状態における接地洩れ電流を、高感度交流電圧計と人体の電気的等価インピーダンスを模擬した回路により測定した。 洩れ電流が許容範囲内であるときの電圧計の読みは何mV以下か。

1: 10mV

2: 50mV

3: 100mV

4: 500mV

5: 1000mV

漏れ電流測定用の電圧計の特性として、JISで要求されているのはどれか。

a: 入力インピーダンス :1kΩ以下

b: 周波数特性 :直流から10MHzまで平坦

c: 測定精度 :真の値に対して±5%以内

d: 指示方法 :実効値

e: 表示桁数 :8桁以上

1. a b　2. a e　3. b c　4. c d　5. d e

漏れ電流の測定回路を図に示す。機器の作動状態における測定器の読みはどれか。

1: 接地漏れ電流

2: 外装漏れ電流

3: 患者漏れ電流-1

4: 患者漏れ電流-2

5: 患者漏れ電流-3

図の測定用器具MDについて正しいのはどれか。

a: R1とC1でローパスフィルタを形成している。

b: R2は人体の代表抵抗値を模擬している。

c: R2の抵抗値は10kΩである。

d: 電圧測定器の入力インピーダンスは10kΩ以上である。

e: 電圧測定器の入力容量は150pF以下である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

医用電気機器の電気的安全性点検方法について正しいのはどれか。

a: 電源プラグの電源受刃と機器外装との間の絶縁抵抗が1kΩ以上であれば正常と判定する。

b: クランプ式電流系で消費電流を測定するには電源コードを検出部に直接挟む。

c: 3Pプラグ機器アースピンと機器金属ケースとの間の抵抗は0.2Ω以下でなければならない。

d: 漏れ電流計測では電源極性を変えて大きい方をその機器の漏れ電流とする。

e: 漏れ電流計測機器の人体の模擬抵抗は10kΩである。

1. a b　2. a e　3. b c　4. c d　5. d e

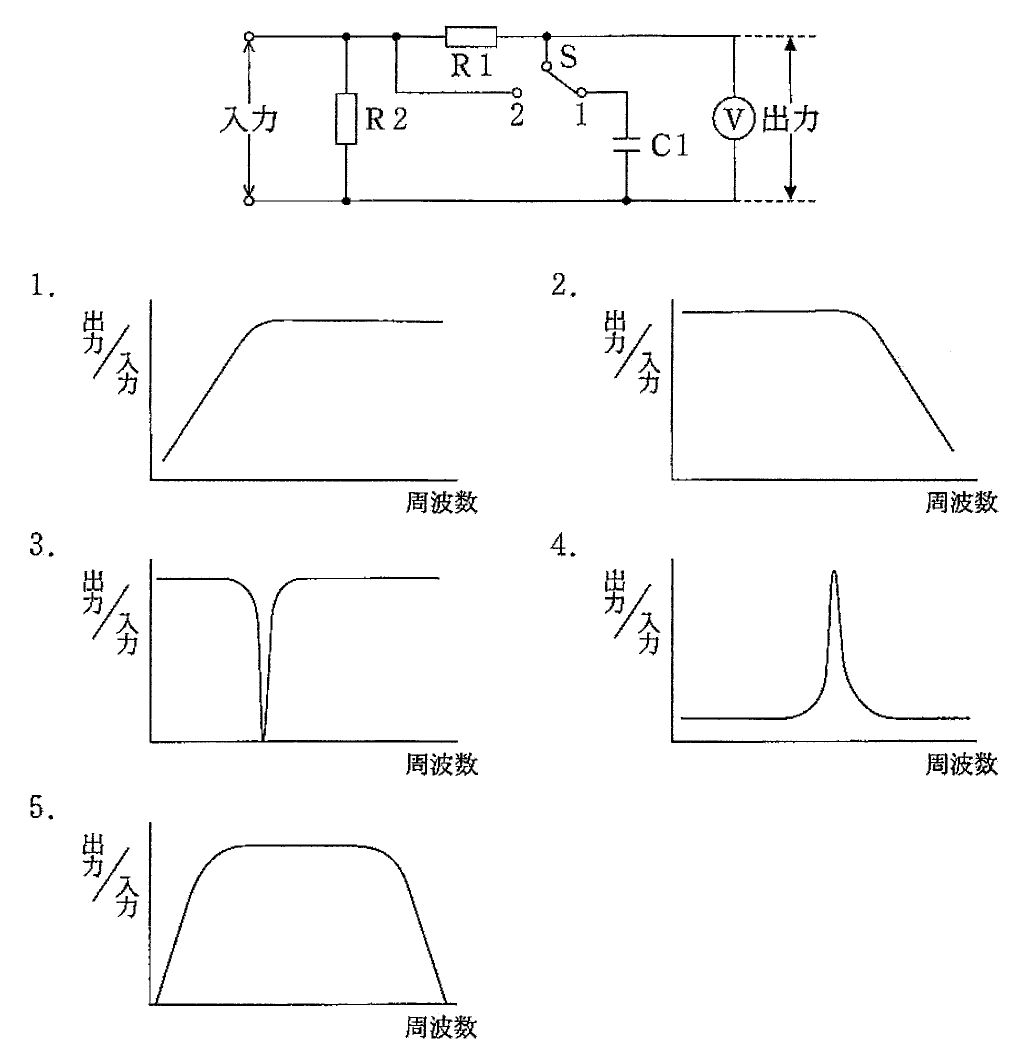

図に示す漏れ電流測定器具の周波数特性の概略図はどれか。　ただし、グラフは両対数目盛りである。（医用機器安全管理学）

医療機器の電気的安全測定について正しいのはどれか。

1: アナログテスタを用いた導通試験で表示される値が接地線抵抗 値となる。

2: クランプメータによる消費電流の測定は電源導線を2本挟んで測 定する。

3: 漏れ電流測定に用いる電圧計の精度は10%以内である。

4: 等電位接地設備の接地端子と測定点との間の電圧はmV以下である。

5: CF形装着部の患者漏れ電流Iでは、各患者リードを1点に接続した状態で測定する。

ある機器の患者漏れ電流Ⅰは周波数が20kHzで電流値が5mAであった。この漏れ電流を、JIS T 0601-1で定められた漏れ電流測定器で測定した場合、いくらと測定されるか。

1: 100mA

2: 25mA

3: 0.25mA

4: 0.01mA

5: 0.25μA

患者測定電流として誤っているのはどれか。（医用機器安全管理学）

1: 患者装着部の部分間に患者を介して流れる。

2: インピーダンスプレチスモグラフィで使用される電流も含まれる。

3: 生理的な効果の発生を意図して流す。

4: 機器入力部の増幅器のバイアス電流も含まれる。

5: 直流電流の場合、生体内電解質が電気分解する恐れがある。
