第32回ME2午後41問の類似問題

図は体外式ペースメーカの出力パルスをオシロスコープで観察したものである。パルス幅はどれか。

1: A

2: B

3: C

4: D

5: C＋D

電気メスについて正しいのはどれか。

1: 連続波搬送周波数：500MHz

2: 切開出力波形：バースト波

3: アクティブ電極：アーク放電

4: 成人用対極板面積：50cm2

5: 標準負荷抵抗：5kΩ

電気メスについて正しいのはどれか。（医用治療機器学）

a: 300kHz~5MHzの高周波を使用する。

b: モノポーラ出力では対極板が必要である。

c: 小児の場合は対極板を半分に切って使用する。

d: バイポーラ電極を使用すればモニタ障害が起こらない。

e: 対極板接地形では高周波分流が起こりやすい。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路で消費される正弦波交流電力を求めるため測定を行った。適切でないのはどれか。

a: 抵抗値と抵抗の端子間電圧

b: 抵抗値と回路を流れる電流

c: 容量値と回路の全電圧

d: 抗の端子間電圧と回路の全電圧

e: 電流と回路の全電圧および両者の位相差

1. a b　2. a e　3. b c　4. c d　5. d e

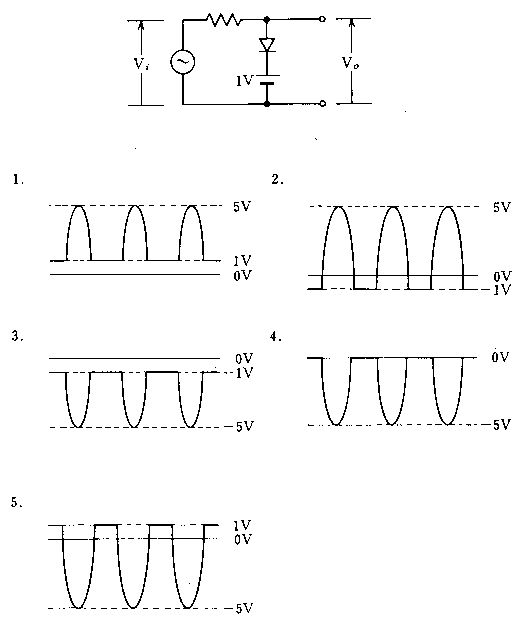

図の回路の入力Viは振幅5Vの正弦波である。電池を直流定電圧源、ダイオードを理想ダイオードとしたとき出力Voに最も近い波形はどれか。

ペースメーカについて正しいのはどれか。

a: デマンド型はペーシング電極で心内心電図を検出する。

b: ジェネレータはパルス振幅20Vの電気パルスを発生する。

c: VVI型は自発電位に同期して刺激する。

d: 体外式では“distal”のカテーテル電極を本体プラス側に接続する。

e: 出力波形の観測は500Ωの抵抗を付けて行う。

1. a b　2. a e　3. b c　4. c d　5. d e

図の漏れ電流測定器具について誤っているのはどれか。

1: 電圧計の入力インピーダンスは1MΩ以上必要である。

2: C1は0.15μFである。

3: R2は1kΩの無誘導抵抗を用いる。

4: C1とR1で構成される低域フィルタの遮断周波数は約1kHzである。

5: 人体の電撃に対する周波数特性を模擬している。

フローティング型の電気メスについて正しいのはどれか。

a: 高周波分流の対策を目的としている。

b: 装置本体のアースをとる必要がある。

c: 対極板を用いる必要がない。

d: 停電時でも使用できる。

e: 電気メスの切れ味はやや低下する。

1. a b　2. a e　3. b c　4. c d　5. d e

フローティング型の電気メスについて正しいのはどれか。

a: 高周波分流の対策を目的としている。

b: 装置本体のアースをとる必要がある。

c: 対極板を用いる必要がない。

d: 心電図に雑音が入らない。

e: 他の電気メスに比べて切開能が低い。

1. a b　2. a e　3. b c　4. c d　5. d e

ペースメーカアナライザ（負荷抵抗：500Ω）を用いて、定電流型体外式ペースメーカを出力電流4mA、ペーシングレート60ppm、デマンド感度最高に設定して定期点検を行った。異常なのはどれか。

1: 出力電圧のピーク値が2.0Vであった。

2: 出力パルス幅が10msであった。

3: 出力パルス間隔が1000msであった。

4: デマンド感度が1mVであった。

5: 心室不応期が250msであった。

図の回路について正しいのはどれか。ただし、ダイオードﾞは理想的とし、入力電圧圧Viは周波数50Hz振幅1Vの正弦波とする。

1: ダイオードにかかる電圧の最大値は約2Vである。

2: ダイオードに流れる電流は正弦波である。

3: コンデンサにかかる電圧の最大値は約1.4Vである。

4: コンデンサにかかる電圧は正弦波である。

5: 抵抗を1kΩに変えるとコンデンサにかかる電圧のリップル(変動量)は減少する。

電気メス使用について正しいのはどれか。

a: 凝固には低周波電流モードを用いる。

b: 対極板の接触面積を大きくする。

c: 対極板コードはできるだけ短いものにする。

d: 高周波分流が大きいと熱傷の危険がある。

e: 熱傷は対極板以外の部位では発生しない。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

電気メスについて誤っているのはどれか。

a: 生体側に電流によるジュール熱を発生させる。

b: 切開にはバースト波が用いられる。

c: 凝固には連続正弦波が用いられる。

d: 十分な大きさの対極板を身体に密着させ、対極板コードに断線のないことを確認する。

e: 対極板回路の高周波抵抗が増大すると熱傷事故の危険がある。

1. a b　2. a e　3. b c　4. c d　5. d e

電気メスの特徴に当てはまらないのはどれか。

1: 連続波周波数：2450MHz

2: 最大切開出力：400W

3: 最大凝固出力：200W

4: 対極板面積：150cm2

5: 標準負荷抵抗：500Ω

漏れ電流測定回路について正しいのはどれか。

a: 漏れ電流の測定値は電圧計Vの読みをR2で除した値である。

b: R1とC1とで高域通過フィルタを形成している。

c: 入力インピーダンスZは広い周波数範囲にわたって約10kΩである。

d: R1の抵抗値は10kΩである。

e: 点線内は人体の電撃に対する周波数特性を模擬している。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

ペースメーカの出力波形を測定したい。ペースメーカとオシロスコープの接続方法で正しいのはどれか。

1: 1

2: 2

3: 3

4: 4

5: 5

図の回路について正しいのはどれか。

a: 遮断周波数は約500Hzである。

b: 時定数は0.15msである。

c: 交流電圧を入力に加えたときの出力電圧は入力電圧より位相が進む。

d: 振幅が同一で周波数を2倍にすると出力は減少する。

e: 帯域除去フィルタとして使われる。

1. a b　2. a e　3. b c　4. c d　5. d e

電気メスのモノポーラ出力測定に使用する負荷抵抗値はどれか。

1: 10Ω

2: 50Ω

3: 150Ω

4: 500Ω

5: 5000Ω

図に示す洩れ電流測定回路で、外装洩れ電流を測定する場合、測定器の端子Ｐを接続する場所はどこか。

1: A

2: B

3: C

4: D

5: E

図の回路について誤っているのはどれか。

a: 遮断周波数で出力電圧の減衰が最も大きい。

b: 遮断周波数は約160Hzである。

c: 時定数は1msである。

d: 遮断周波数より十分に高い周波数では積分回路として動作する。

e: 入出力電圧の位相差は周波数によらず一定である。

1. a b　2. a e　3. b c　4. c d　5. d e
