第35回国試午前41問の類似問題

図の漏れ電流測定器具について誤っているのはどれか。

1: 電圧計の入力インピーダンスは1MΩ以上必要である。

2: C1は0.15μFである。

3: R2は1kΩの無誘導抵抗を用いる。

4: C1とR1で構成される低域フィルタの遮断周波数は約1kHzである。

5: 人体の電撃に対する周波数特性を模擬している。

JIS T 0601-1 で規定されている図の漏れ電流測定用器具(MD)について正しいのはどれか。

a: 電圧計Vの入力抵抗は100kΩである。

b: R1とC1で遮断周波数1kHzの低域通過フィルタを構成している。

c: 10kHz、1mAの漏れ電流は0.1mAと評価される。

d: 電圧計で1Vと測定された場合、漏れ電流値は1mAとする。

e: R2は10kΩである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の測定用器具（MD）のR1、R2、C1の値の組合せで正しいのはどれか。ただし、選択肢は【R1】 -- 【R2】 -- 【C10】とする。

1: 10kΩ -- 1kΩ -- 0.5μF

2: 1kΩ -- 10kΩ -- 0.15μF

3: 10kΩ -- 10kΩ -- 0.05μF

4: 10kΩ -- 1kΩ -- 0.015μF

5: 1kΩ -- 10kΩ -- 0.015μF

JIST0601-1で規定されている漏れ電流測定用器具（MD）について正しいのはどれか。

a: R2は1kXである。

b: C1は0．015nFである。

c: R1とC1で高域通過フィルタを構成している。

d: 点線内の合成インピーダンスZは約10kXとなる。

e: 漏れ電流の値は電圧計の指示値をR2で除した値となる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

漏れ電流測定回路について正しいのはどれか。

a: 漏れ電流の測定値は電圧計Vの読みをR2で除した値である。

b: R1とC1とで高域通過フィルタを形成している。

c: 入力インピーダンスZは広い周波数範囲にわたって約10kΩである。

d: R1の抵抗値は10kΩである。

e: 点線内は人体の電撃に対する周波数特性を模擬している。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図はME機器の漏れ電流を測定する測定用器具（MD）である。入力インピーダンスZ[kΩ]はおよそいくらか。

1: 0.5

2: 1.0

3: 2.0

4: 5.0

5: 10.0

図は漏れ電流測定用回路を示す。正しいのはどれか。

a: 点線内の回路は人体の電撃に対する反応の周波数特性を模擬している。

b: 点線内の回路の低域遮断周波数は約15Hzである。

c: 精度10%以内の電圧計を使用する。

d: 測定値は電圧計の読みをR2で除した値をとる。

e: 電圧計の入力インピーダンスは1MΩ以上必要である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図は漏れ電流測定用回路を示す。正しいのはどれか。

a: 点線内の回路は人体の電撃に対する反応の周波数特性を模擬したものである。

b: 点線内の回路の低域遮断周波数は約15Hzである。

c: 精度10%以内の電圧計を使用する。

d: 測定値は電圧計の読みをR2で除した値をとる。

e: 電圧計の入力インピーダンスは1MΩ以上必要である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の漏れ電流測定用器具（MD）のR2の値はどれか。

1: 0.1kΩ

2: 1kΩ

3: 10kΩ

4: 100kΩ

5: 1000kΩ

図に示す漏れ電流測定器における抵抗Ｒ1とコンデンサＣ1との並列回路において、正しい組み合わせはどれか。

1: 10kΩ 1.5μF

2: 1kΩ 1.5μF

3: 1kΩ 0.15μF

4: 0.1kΩ 0.15μF

5: 10kΩ 0.015μF

図に示す漏れ電流の測定用回路について誤っているのはどれか。

1: R1の値は5kΩである。

2: R2の値は1kΩである。

3: Cの値は0.015μFである。

4: Vの入カインピーダンスは1MΩ以上である。

5: Vの測定精度は5%以内である。

漏れ電流測定用の測定用器具（MD）に含まれないのはどれか。

1: 電流測定器

2: 電圧測定器

3: 1kΩの抵抗器

4: 10kΩの抵抗器

5: 0.015μFのコンデンサ

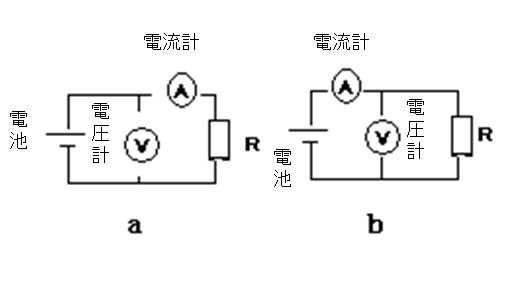

図のいずれかの回路で、電流計および電圧計の指示値IおよびVから、R=V/Iによって抵抗の値Rを求めたい。抵抗の値がおおよそ下記であるとき、いずれの回路で測定しても誤差が1%以下なのはどれか。ただし電流計および電圧計の内部抵抗はおおよそ1Ω及び50kΩであり、いずれの計器も正確に校正されているものとする。

1: 20Ω

2: 200Ω

3: 2kΩ

4: 20kΩ

5: 200kΩ

JIS T 0601-1 における漏れ電流測定で使用する電圧測定器に必要な性能は どれか。

a: 指示誤差が +-5％以内である。

b: 入力容量が 150 pF 以下である。

c: 入力抵抗が 1 MΩ 以上である。

d: 出力抵抗が 10 kΩ 以上である。

e: 測定できる周波数の上限は 10 MHz である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図のように、テレメータ心電図モニタで心電図をモニタしていた。このテレメータの入力回路の入力インピーダンスは10MΩで、両電極の生体接触インピーダンスはそれぞれ50kΩであった。このテレメータの電極リード差込口に生理食塩液が垂れて、差込口間の抵抗が20kΩになった。この場合、受診モニタで観測されるR波の大きさは本来の大きさのおよそ何%になるか。

1: 120

2: 40

3: 20

4: 17

5: 0.2

図に示す回路において、抵抗Ｒに流れる電流を測定したい。内部抵抗5Ωの電流計を抵抗Rと直列に挿入して測定すると約何％の誤差が生じるか。ただし、Rの値はおよそ200Ωであり、計器は正確に校正されているものとする。

1: 0

2: 0.01

3: 0.025

4: 0.1

5: 0.4

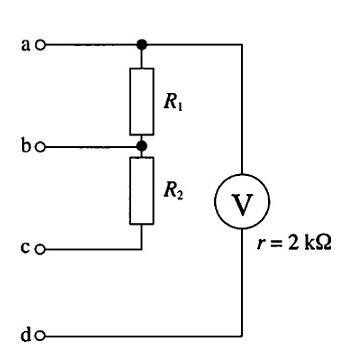

内部抵抗r＝2kΩ、最大目盛1Vの直流電圧計Ⓥに、図のように抵抗R1とR2を接続し、端子b、d間で最大10V、端子c、d間で最大100Vの電圧が計測できるようにしたい。抵抗R1とR2の組合せで正しいのはどれか。ただし、選択肢は【R1】 -- 【R2】とする。

1: 18KΩ -- 180KΩ

2: 18KΩ -- 198KΩ

3: 18KΩ -- 200KΩ

4: 20KΩ -- 180KΩ

5: 20KΩ -- 200KΩ

医用電気機器の漏れ電流測定回路(DM回路)の抵抗RとコンデンサCの役割はどれか。

1: 漏れ電流波形の平滑値を得る。

2: 人体の血液インピーダンスを等価的に模擬する。

3: 衝撃的漏れ電流から高感度電圧計を保護する。

4: 人体の電撃に対する反応閾値の周波数特性を模擬する。

5: 医用電気機器からの不要高周波成分を除去する。

医用電気機器の漏れ電流測定回路は図に示すようにＪＩＳで指定されているが、その抵抗ＲとコンデンサＣの役割はどれか。

1: 漏れ電流波形の平滑化する。

2: 人体の血液インピーダンスを等価的に模擬する。

3: 衝撃的漏れ電流から高感度電圧計を保護する。

4: 人体の電撃に対する反応閾値の周波数特性を模擬する。

5: 医用電気機器からの不要高周波成分を除去する。

内部抵抗100kΩの直流電圧計の測定範囲を10倍にしたい。正しいのはどれか。

1: 1MΩの抵抗を電圧計に並列接続する。

2: 990kΩの抵抗を電圧計に直列接続する。

3: 1.1MΩの抵抗を電圧計に並列接続する。

4: 900kΩの抵抗を電圧計に直列接続する。

5: 100kΩの抵抗を電圧計に並列接続する。
