漏れ電流の測定回路を図に示す。機器の作動状態における測定器の読みはどれか。
1: 接地漏れ電流
2: 外装漏れ電流
3: 患者漏れ電流-1
4: 患者漏れ電流-2
5: 患者漏れ電流-3
図の漏れ電流測定器具について誤っているのはどれか。
1: 電圧計の入力インピーダンスは1MΩ以上必要である。
2: C1は0.15μFである。
3: R2は1kΩの無誘導抵抗を用いる。
4: C1とR1で構成される低域フィルタの遮断周波数は約1kHzである。
5: 人体の電撃に対する周波数特性を模擬している。
医用電気機器の漏れ電流測定回路は図に示すようにＪＩＳで指定されているが、その抵抗ＲとコンデンサＣの役割はどれか。
1: 漏れ電流波形の平滑化する。
2: 人体の血液インピーダンスを等価的に模擬する。
3: 衝撃的漏れ電流から高感度電圧計を保護する。
4: 人体の電撃に対する反応閾値の周波数特性を模擬する。
5: 医用電気機器からの不要高周波成分を除去する。
図は漏れ電流測定用回路を示す。正しいのはどれか。
a: 点線内の回路は人体の電撃に対する反応の周波数特性を模擬したものである。
b: 点線内の回路の低域遮断周波数は約15Hzである。
c: 精度10%以内の電圧計を使用する。
d: 測定値は電圧計の読みをR2で除した値をとる。
e: 電圧計の入力インピーダンスは1MΩ以上必要である。
1. a b c 2. a b e 3. a d e 4. b c d 5. c d e
a: 点線内の回路は人体の電撃に対する反応の周波数特性を模擬している。
ある機器の患者漏れ電流Ⅰは周波数が20kHzで電流値が5mAであった。この漏れ電流を、JIS T 0601-1で定められた漏れ電流測定器で測定した場合、いくらと測定されるか。
1: 100mA
2: 25mA
3: 0.25mA
4: 0.01mA
5: 0.25μA
周波数10kHzで漏れ電流が10mAだった場合、JIS T 0601－1に規定されている漏れ電流測定回路の測定される電圧値どれか。（医用機器安全管理学）
1: 0.01V
2: 0.1V
3: 1V
4: 10V
5: 100V
図はME機器の漏れ電流を測定する測定用器具（MD）である。入力インピーダンスZ[kΩ]はおよそいくらか。
1: 0.5
2: 1.0
3: 2.0
4: 5.0
5: 10.0
漏れ電流測定用の電圧計の特性として、JISで要求されているのはどれか。
a: 入力インピーダンス :1kΩ以下
b: 周波数特性 :直流から10MHzまで平坦
c: 測定精度 :真の値に対して±5%以内
d: 指示方法 :実効値
e: 表示桁数 :8桁以上
1. a b 2. a e 3. b c 4. c d 5. d e

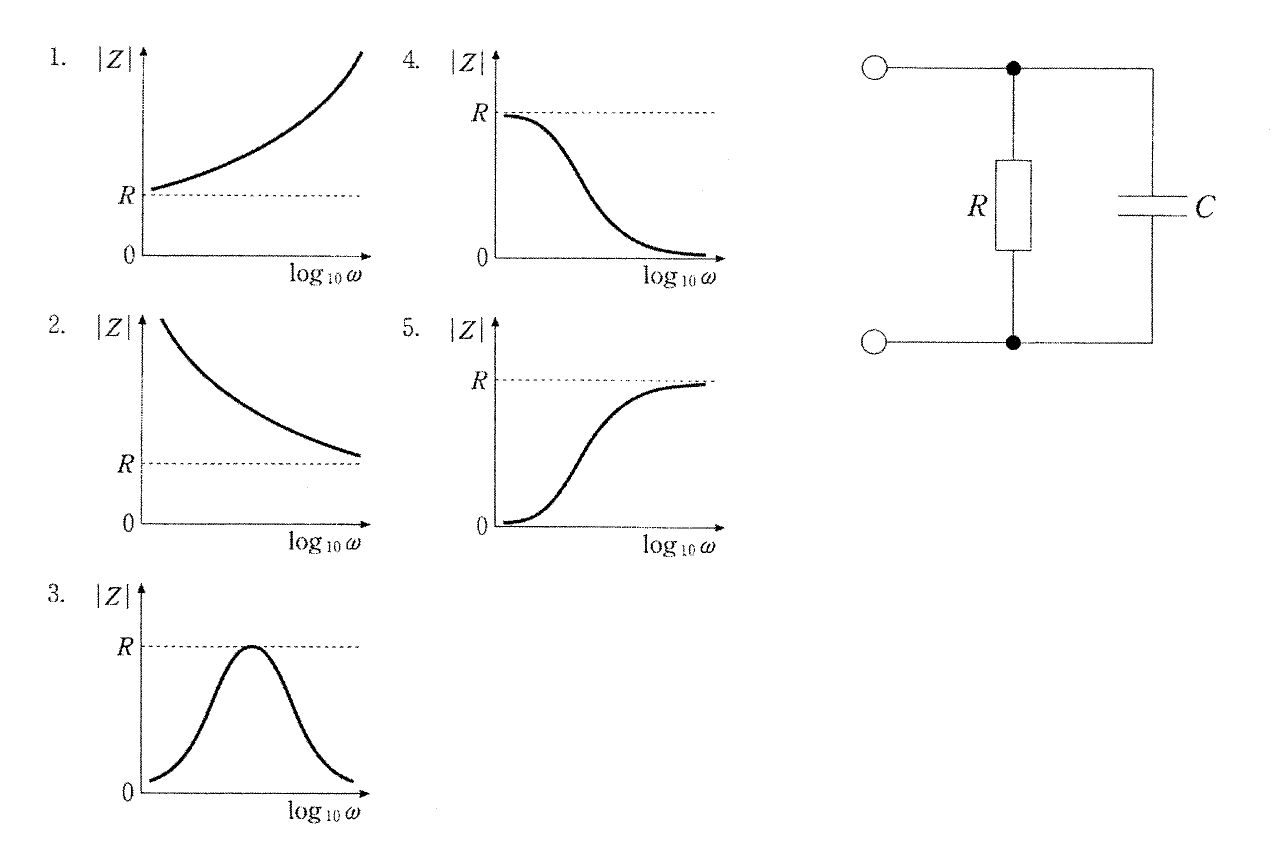

図の回路のインピーダンス|Z|の周波数特注はどれか。ただし、ωは角周波数とし、周波数特性の横軸は対数目盛とする。（医用電気電子工学）
漏れ電流を測定するのに必要なのはどれか。
a: フルスケール100~200mVの交流電圧計
b: 人体の電撃に対する電気特性を模擬した回路
c: 10Hz~100kHzのインピーダンス測定器
d: 方形波を出力することができる発振器
e: 電源極性切り替えスイッチを内蔵した電源ボックス
図に示す回路における電流または電圧の周波数特性で正しいのはどれか。ただし、I、VR、VCおよびVはそれそれ電流または電圧の大きさを示す。
図Aと図Bの図記号を持つ医療機器に共通するのはどれか。（医用機器安全管理学）
a: 外装漏れ電流の単一故障状態での許容値
b: 患者測定電流(直流)の正常状態での許容値
c: 患者測定電流(交流)の単一故障状態での許容値
d: 患者漏れ電流IIIの許容値
e: 接地漏れ電流の正常状態での許容値
図に示す電流の測定で正しいのはどれか。
a: 1:接地漏れ電流
b: 2:患者漏れ電流
c: 3:患者測定電流
d: 4:外装漏れ電流
e: 5:外装漏れ電流
図の図記号が表示されているME機器で、正常状態における合計患者漏れ電流（交流）の許容値［μA］はどれか。
1: 10
2: 50
3: 100
4: 500
5: 1000
漏れ電流測定用器具（MD）を用いて心電計の漏れ電流を測定した。電圧計の代わりにオシロスコープを用いると、オシロスコープ上の正弦波電圧波形のpeak to peak値が17mVであった。漏れ電流はおよそ何μAか。
1: 1.7
2: 6
3: 12
4: 17
5: 32
漏れ電流測定回路について正しいのはどれか。
a: 漏れ電流の測定値は電圧計Vの読みをR2で除した値である。
b: R1とC1とで高域通過フィルタを形成している。
c: 入力インピーダンスZは広い周波数範囲にわたって約10kΩである。
d: R1の抵抗値は10kΩである。
e: 点線内は人体の電撃に対する周波数特性を模擬している。
簡便に漏れ電流を測定するのに必要なのはどれか。
a: 交流100~200mVの測定範囲を持った交流電圧計
c: 電源極性切り換えスイッチ等を内蔵した電源ボックス
d: 矩形波を出力することができる発振器
e: 10Hz~100kHzのインピーダンス測定器
図はある心電計の総合周波数特性である。この心電計の時定数を測定したところ3.2秒であった。低域遮断周波数fLは約何Hzか。
1: 5
2: 3.2
3: 0.5
4: 0.32
5: 0.05
図の回路について正しいのはどれか。
a: 遮断周波数は約500Hzである。
b: 時定数は0.15msである。
c: 交流電圧を入力に加えたときの出力電圧は入力電圧より位相が進む。
d: 振幅が同一で周波数を2倍にすると出力は減少する。
e: 帯域除去フィルタとして使われる。
