第9回国試午後13問の類似問題

図の回路の共振周波数に最も近いのはどれか。

1: 16kHz

2: 100 kHz

3: 160 kHz

4: 1 MHz

5: 1.6 MHz

図に示す回路における電流または電圧の周波数特性で正しいのはどれか。ただし、I、VR、VCおよびVはそれそれ電流または電圧の大きさを示す。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す電流経路について正しいのはどれか。

a: 1は装着部に乗った電源電圧による患者漏れ電流である。

b: 2は外装漏れ電流である。

c: 3は信号入出力部にのった電源電圧による患者漏れ電流である。

d: 4は患者測定電流である。

e: 5は接地漏れ電流である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す直列共振回路について正しいのはどれか。

a: 電圧vの周波数が共振周波数に等しいとき電圧vと電流iの位相は等しい。

b: 電圧vの周波数が共振周波数より極めて低いと電流iは0に近い。

c: 共振周波数におけるインピーダンスはRになる。

d: インピーダンスは共振周波数において最も大きくなる。

e: 電圧vの周波数が共振周波数より極めて高いとコンデンサにかかる電圧は高い。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す演算増幅器を用いた回路の近似的な電圧の増幅度（利得）として正しいのはどれか。

1: -0.1

2: -1

3: -10

4: -20

5: ?100

図の回路について正しいのはどれか。

a: 電圧vの周波数が共振周波数に等しいとき、電圧vと電流iの位相は等しい。

b: 電圧vの周波数が共振周波数より極めて低いと電流iは0に近い。

c: 共振周波数におけるインピーダンスはRなる。

d: インピーダンスは共振周波数において最も大きくなる。

e: 電圧vの周波数が共振周波数より極めて高いとコンデンサにかかる電圧は高い。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

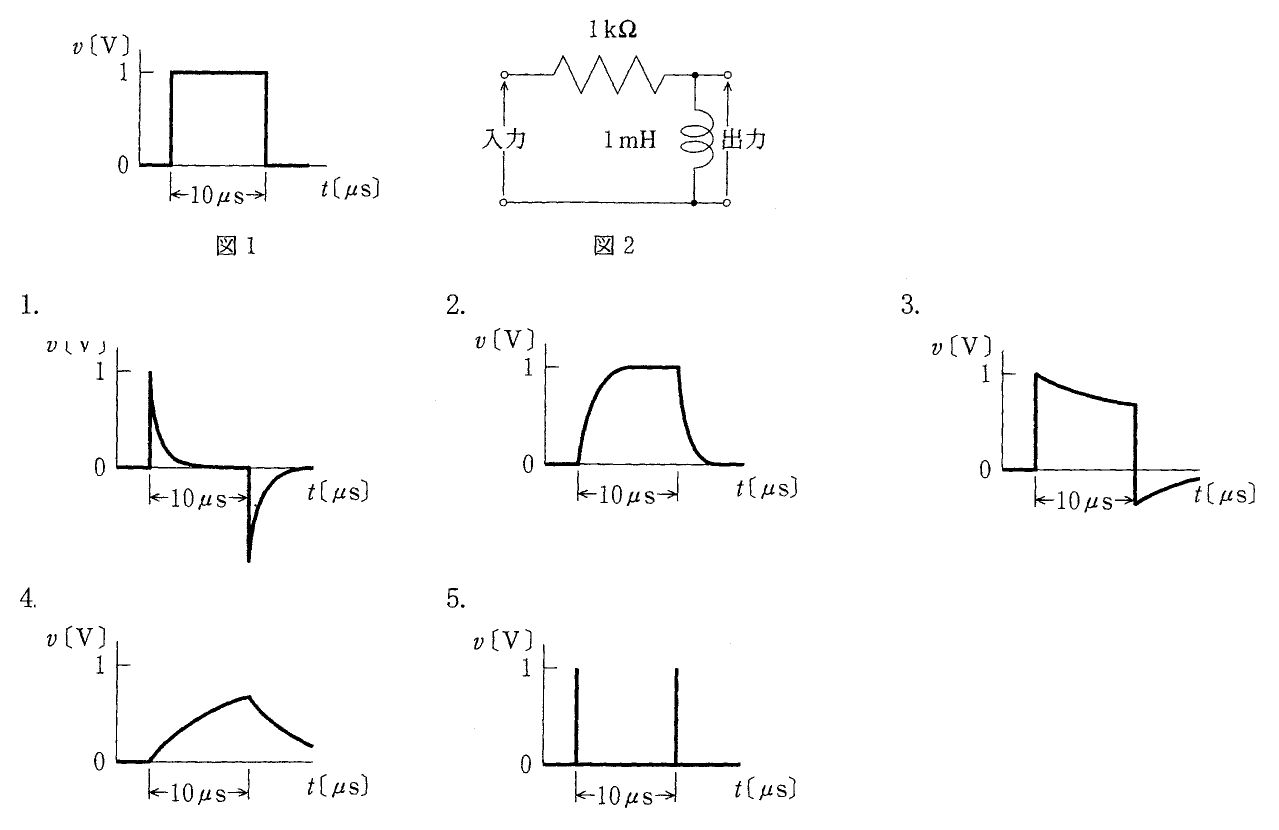

図1の電圧波形を図2の回路へ入力したときの出力電圧波形で最も近いのはどれか。(電気工学)

図の回路について正しいのはどれか。

a: 遮断周波数は約500Hzである。

b: 時定数は0.15msである。

c: 交流電圧を入力に加えたときの出力電圧は入力電圧より位相が進む。

d: 振幅が同一で周波数を2倍にすると出力は減少する。

e: 帯域除去フィルタとして使われる。

1. a b　2. a e　3. b c　4. c d　5. d e

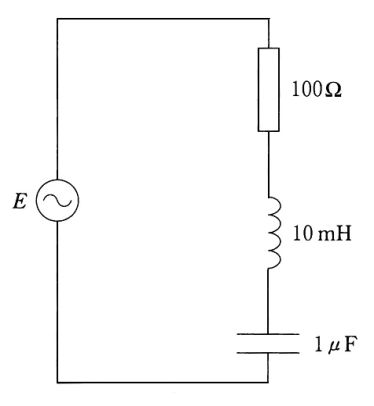

図の直列共振回路のQ(電圧拡大率)に最も近いのはどれか。

1: 0.7

2: 1

3: 1.4

4: 2

5: 2.8

図の回路の交流電源の周波数fを変化させたとき、電流iの振幅について正しいのはどれか。ただし、回路の共振周波数をfoとする。

1: fo付近ではfに比例する。

2: fo付近ではfに反比例する。

3: fo/$\sqrt2$ から$\sqrt2$fo の間で一定となる。

4: foで最大となる。

5: foで最小となる。

図の回路について誤っているのはどれか。

a: 遮断周波数で出力電圧の減衰が最も大きい。

b: 遮断周波数は約160Hzである。

c: 時定数は1msである。

d: 遮断周波数より十分に高い周波数では積分回路として動作する。

e: 入出力電圧の位相差は周波数によらず一定である。

1. a b　2. a e　3. b c　4. c d　5. d e

図に示す回路の電圧振幅伝達関数$\left|\frac{V_2}{V_1}\right|$の周波数特性として正しいのはどれか。

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 遮断周波数より十分に低い帯域で微分特性を有する。

b: コンデンサC1と抵抗R2に流れる電流は等しい。

c: 遮断周波数は314Hzである。

d: 直流成分は通過する。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路について正しいのはどれか。

図の回路について誤っているのはどれか。

a: 時定数は1msである。

b: 遮断周波数は約160Hzである。

c: 遮断周波数より十分に高い周波数では積分回路として動作する。

d: 遮断周波数で出力電圧は入力電圧の1/2に減衰する。

e: 入出力電圧の位相差は周波数によらず一定である。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路において全波整流回路として動作するのはどれか。

抵抗R、インダクタLの直列回路において正しいのはどれか。（電気工学）

1: 周波数が高くなるほど回路電流は増加する。

2: 共振周波数が存在する。

3: Rの電流とLの電流の比は周波数に比例する。

4: 回路電流は電源電圧より位相がπ/2進んでいる。

5: Lの端子電圧はRの端子電圧より位相がπ/2進んでいる。

図の回路について誤っているのはどれか。

1: 正弦波電流ではコイルLとコンデンサCとに流れる電流は同位相である。

2: 直流ではインピーダンスが0となる。

3: 共振するとインビーダンスは無限大となる。

4: 共振周波数より十分大きい周波数ではインピーダンスが0に近づく。

5: 共振周波数は$\frac{1}{2\pi\sqrt{LC}}$である。

図の回路について誤っているのはどれか。

a: 正弦波電流に対するLとCそれぞれの両端の電圧は同相である。

b: 直流ではインピーダンスが無限大である。

c: 共振するとインピーダンスは抵抗Rとなる。

d: 共振周波数は1/(2π√LC)である。

e: 共振周波数以上の高い周波数ではインピーダンスは0に近づく。

1. a b　2. a e　3. b c　4. c d　5. d e

図に示す電流の測定で正しいのはどれか。

a: 1:接地漏れ電流

b: 2:患者漏れ電流

c: 3:患者測定電流

d: 4:外装漏れ電流

e: 5:外装漏れ電流

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e
