NANDゲートの入力をA、B、出力をYとするとき、下の真理値表で正しいのはどれか。
電圧増幅度60dBの増幅器に実効値100μVの信号を入力したとき、出力におけるSN比が40dBとなった。出力における雑音成分の実効値はいくらか。
1: 10μV
2: 100μV
3: 1mV
4: 10mV
5: 100mV

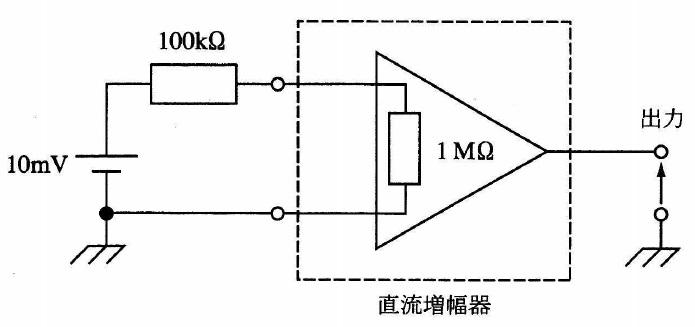

入力抵抗1MΩ、電圧増幅率110倍の直流増幅器に、図のように直流信号を入力した。信号源の内部抵抗を100kΩ、直流電圧を10mVとすると増幅器の出力電圧［V］はいくらか。
1: 0.1
2: 0.5
3: 1.0
4: 1.1
5: 10.0
図の理想オペアンプ回路で、可変抵抗Rvが1kΩのとき端子AB間に流れる電流がI0であった。可変抵抗を2kΩに変化させたとき、端子AB間に流れる電流IはI0の何倍か。
1: 1/4
2: 1/2
3: 1
4: 2
5: 4
抵抗R、インダクタL、キャパシタCからなる直列共振回路がある。R、Lを一定とした場合、共振周波数を2倍にするにはCの値を何倍にすればよいか。
3: √2
100Vの電圧を加えたとき、100Wの電力を消費する抵抗器を4本直列に接続した。その両端に100Vの電圧を加えたとき、全体の消費電力［W］はいくらか。ただし、抵抗器の抵抗値は一定とする。
1: 25
2: 40
3: 100
4: 250
5: 400

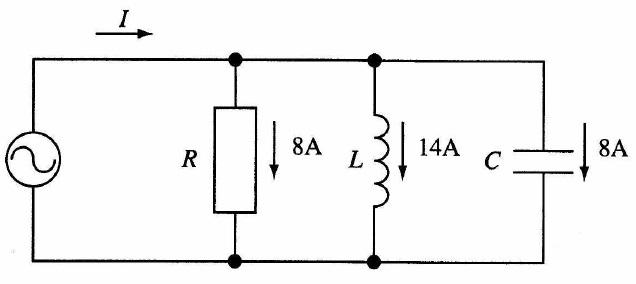

図の交流回路で、R、L、Cに流れる電流はそれぞれ図に示す値であった。合成電流I［A］はいくらか。
1: 6
2: 10
3: 14
4: 22
5: 30

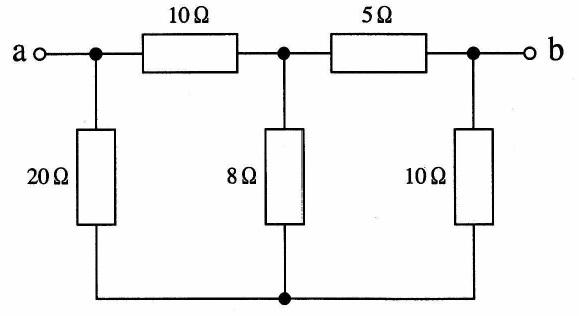

図の回路において、端子a‐b間の合成抵抗は何Ωか。
1: 5
3: 15
4: 20
5: 25
波長が最も短いのはどれか。
1: Ｘ 線
2: γ 線
3: 紫外線
4: 赤外線
5: 極超短波
図に示す回路のA-B間の電圧を入力インピーダンス10kΩのアナログテスタで測定したところ4.5Vを示した。これを入力インピーダンス10MΩのディジタルテスタで測定したとすると、およそ何Vを示すか。
1: 3
2: 4.5
3: 6
4: 7.5
5: 9
生体用増幅器で入力インピーダンスの大きな差動増幅器が用いられる主な理由はどれか。
1: 患者漏れ電流を低減する。
2: 増幅器の内部雑音を低減する。
3: 増幅回路の消費電力を低減する。
4: 筋電図の混入による雑音を低減する。
5: 電極インピーダンスの影響を低減する。
入力換算雑音5μV、利得40dBの増幅器で信号を増幅したところ、約0.7mVの雑音電圧を得た。信号に含まれる雑音電圧はおよそいくらか。
1: 1μV
2: 5μV
3: 10μV
4: 5mV
5: 10mV
生体電気現象計測用増幅器の入力インピーダンスが高い理由はどれか。
1: 外乱雑音を軽減するため
2: 周波数特性をよくするため
3: 増幅器雑音を少なくするため
4: 信号源インピーダンスが高いため
5: 増幅器のオフセット電圧を低くするため
コンピュータセキュリティについて誤っているのはどれか。
1: ワクチンソフトには侵入したウイルスを駆除する機能がある。
2: コンピュータウイルスに感染しても直ちに症状が出るとは限らない。
3: 「トロイの木馬」に感染すると攻撃者にパソコンを遠隔操作される恐れがある。
4: ファイアウォールはコンピュータネットワークと外部との通信を制限する。
5: スパイウエアとは不正アクセスを監視するものである。
赤、緑、青の3原色で4096色を表現するためには、それぞれの色に対して何ビット必要か。
1: 2
2: 4
4: 8
5: 10
40～2000Hzの周波数成分を含むアナログ信号をAD変換したい。サンプリング周波数を設定するにあたり、理論上必要となる最低周波数は何Hzか。
1: 80
2: 400
3: 800
4: 4000
5: 8000
次の論理式で誤っているのはどれか。
差動増幅器の2入力端子間に2mVを入力したら1Vが出力された。次に入力端子を短絡し、アースとの間に1Vを入力したら0.5Vが出力された。この差動増幅器のCMRRは何dBか。
1: 20
3: 60
4: 80
5: 100
図の回路で電流計の指示値は何mAか。ただし、演算増幅器と電流計は理想的に働くこととする。
1: 1
2: 2
3: 3
4: 6
5: 12

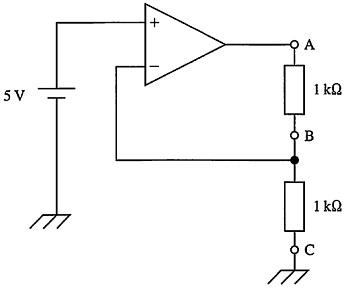

図の理想オペアンプ回路で、端子AB間に1kΩの抵抗を接続した。出力端子Aと端子Cの間の電位差は何Vか。
2: 5
3: 7
4: 10
