第36回国試午後25問の類似問題

雑音対策について誤っているのはどれか。

1: 電源線から混入する雑音の除去にラインフィルタが使われる。

2: 商用交流雑音を除去するためにハムフィルタが使われる。

3: 周波数の低い雑音の除去には移動平均が使われる。

4: 信号の入力導線にはシールド線が使われる。

5: 不規則雑音の除去には加算平均が使われる。

心電図信号に数kHzの雑音が重畳した。この雑音を低減するための適当な処理はどれか。（生体計測装置学）

a: ハムフィルタをONにした。

b: 低域(通過)フィルタを調整した。

c: 移動平均演算を行った。

d: データ圧縮を行った。

e: 微分演算を行った。

1. a b　2. a e　3. b c　4. c d　5. d e

雑音対策について誤っているのはどれか。

1: 商用交流雑音の除去にはCMRRの高い差動増幅器を使用する。

2: 高周波雑音を除去するためにハムフィルタが使われる。

3: 加算平均は不規則雑音を低減するのに使われる。

4: 信号の入力導線にはシールドが施されたものを用いる。

5: ディジタルフィルタは離散値の演算によって雑音を除去する。

生体情報計測での雑音対策で正しいのはどれか。

a: 電源線から混入する伝導雑音を除去するためにラインフィルタが使われる。

b: B型心電計では通常、左足リード線が接地されている。

c: 周期的な信号に混入する不規則雑音は信号をn回加算平均することにより1/nになる。

d: 商用交流による雑音を除くために差動増幅器を用いる。

e: 脳波検査では商用交流障害を除く目的でシールドルームを使うことがある。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

雑音対策について誤っているのはどれか。

1: 信号の入力導線にシールド線を使用する。

2: 入力導線をまとめると電磁誘導による交流雑音が軽減できる。

3: ディジタルフィルタは演算によって雑音を除去する。

4: 不規則雑音の低減化には加算平均を使用する。

5: 高周波雑音はハムフィルタで除去する。

商用交流雑音を除去するのに有効でないのはどれか。（生体計測装置学）

1: 接 地

2: 差動増幅器

3: ハムフィルタ

4: 恒温室

5: シールドルーム

雑音対策で正しいのはどれか。

a: 商用交流雑音を除去するには差動増幅器を使うとよい。

b: 接地することにより生体の静電誘導電位は上昇する。

c: 周期的な信号に混入する不規則雑音は信号をn回加算することにより1/nになる。

d: 脳検査では主に放送波を除去する目的でシールドルームが使われる。

e: フィルタを用いると目的信号の一部を犠牲にすることがある。

1. a b　2. a e　3. b c　4. c d　5. d e

生体電気計測に使用するフィルタについて正しいのはどれか。

a: 帯域除去フィルタの代表的なものはハム除去フィルタである。

b: 低域遮断フィルタを備えた増幅器をAC増幅器という。

c: 集積回路を利用したフィルタを受動フィルタという。

d: 静止電位の測定にはAC増幅器を用いなければならない。

e: 分極などによる不要な直流成分やドリフトを除去するにはDC増幅器を用いるとよい。

1. a b　2. a e　3. b c　4. c d　5. d e

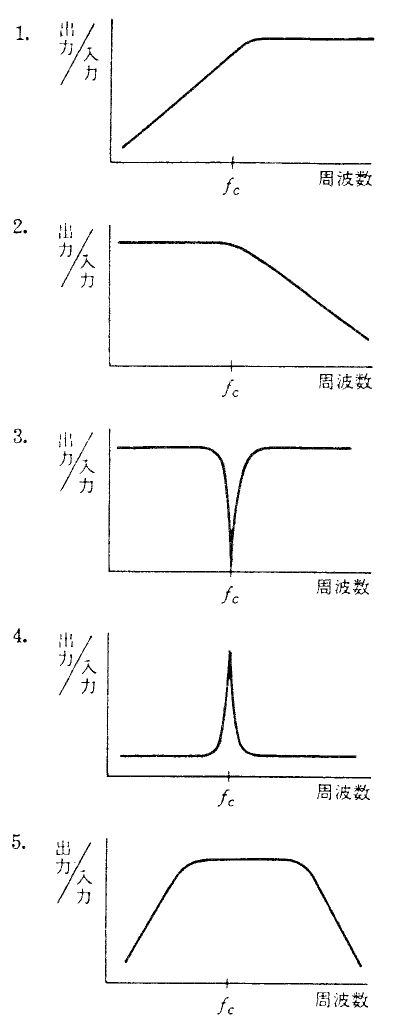

心電計の商用交流雑音（ハム）を除くためのフィルタの周波数特性として適切なのはどれか。（ただしfcは商用周波数である。）

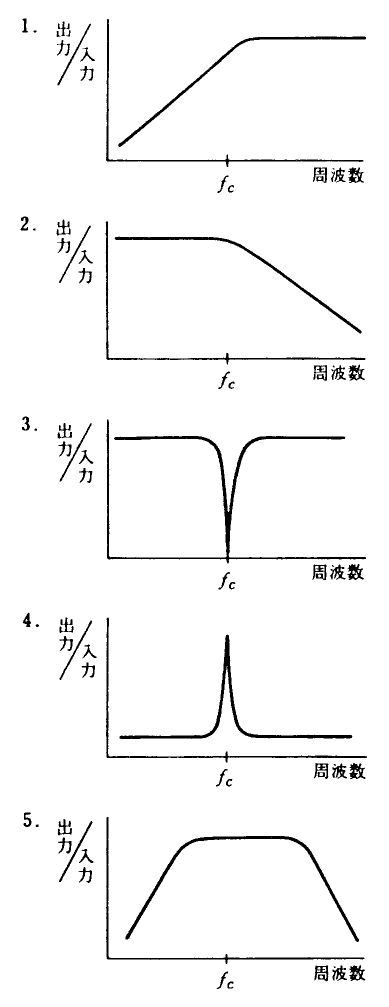

心電計の商用交流雑音（ハム）を除くためのフィルタの周波数特性として適切なのはどれか。（ただしfcは商用周波数である）

雑音を直接除去する方法でないのはどれか。

a: 高速フ一リエ変換

b: 移動平均

c: 同期加算

d: ディジタルフィルタリング

e: 標本化

1. a b　2. a e　3. b c　4. c d　5. d e

商用交流雑音の対策として誤っているのはどれか。

1: 測定器の電源回路にラインフィルタを挿入する。

2: 測定器の接地端子と接地極を接地線で接続する。

3: ベッドと接地極を接地線で接続する。

4: 信号線はシールドを施したものを用いる。

5: 患者とベッド間のシールドマットを接地極に接続する。

信号処理について正しいのはどれか。

a: 50Hzの雑音を除去するには遮断周波数25Hzの高域(通過)フィルタを用いる。

b: 角周波数ωと周波数fとの間の関係はf=2πωで表される。

c: 不規則雑音に埋もれた信号を1000回加算平均すると雑音成分はもとの1/√1000になる。

d: 時系列信号の周波数成分を知るにはフーリエ変換が有効である。

e: 時系列信号のAD変換では標本化の前に量子化を行う。

1. a b　2. a e　3. b c　4. c d　5. d e

信号処理の方法と目的との組合せで正しいのはどれか。

1: 微分演算高周波成分の除去

2: 移動平均周波数スペクトルの解析

3: 自己相関関数周期的信号の抽出

4: ウェーブレット変換エイリアシングの除去

5: フーリエ変換SN比の改善

生体発生情報の計測時の雑音について正しいのはどれか。

a: 目的信号以外の生体電気は雑音とみなされる。

b: 差動増幅器は同相雑音を軽減することができる。

c: 商用交流雑音の除去には帯域除去フィルタが有効である。

d: 脳波測定のためのシールドルームのシールドは接地してはならない。

e: 周期的な信号をn回加算すれば不規則雑音を1/nにすることができる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

信号処理について正しいのはどれか。

a: 心電図をA/D変換するには、0.1Hzのサンプリング(標本化)周波数で十分である。

b: 不規則雑音に埋もれた繰り返し信号を検出するには加算平均法が有効である。

c: 計算機内のデータをペンレコーダに描かせるにはD/A変換が必要である。

d: A/D変換を行うと一般に信号対雑音比(S/N)が向上する。

e: 高速フーリエ変換(FFT)を行うと信号対雑音比が向上する。

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。

a: ノッチフィルタは特定の周波数の信号を通過させる。

b: 差動入力回路は同相雑音を除去できない。

c: 加算平均処理はS/N比を改善する。

d: ディジタルフィルタはソフトウェアで構成できる。

e: 受動フィルタでは信号の電力損失がない。

1. a b　2. a e　3. b c　4. c d　5. d e

生体電気計測用増幅器に差動増幅器を用いる主な目的はどれか。

1: 入力インピーダンスを大きくする。

2: 生体への電気的安全性を向上させる。

3: 入力換算雜音を小さくする。

4: 商用交流雑音を除去する。

5: 大きな増幅度を得る。

ディジタル処理技術とその目的との組合せで正しいのはどれか。

1: 移動平均法 ― CT像の画像におけるエッジ強調

2: 加算平均法 ― 誘発電位に混入した不規則雑音の除去

3: 微分法 ― 脳波に混入した筋電図の除去

4: FFT法 ― 胸壁面心電位の等電位マッピング

5: スプライン補間法 ― MRIの受信信号の周波数分析

正しいのはどれか。

a: 差動増幅器では同相で入った雑音成分は打ち消されて出力に現れない。

b: 演算増幅器はきわめて利得が高いので発振しにくい。

c: 演算増幅器に負帰還をかけると利得をさらに上げることができる。

d: 生体電気計測用増幅器には入力インピーダンスの低い回路が多く用いられる。

e: 演算増幅器に負帰還をかけると一般に安定となる。

1. a b　2. a e　3. b c　4. c d　5. d e
