第36回国試午前42問の類似問題

国試第35回午後:第42問

定格電圧100V消費電力500WのME機器の保護接地線抵抗を測定するときにJIST0601-1で規定されている測定電流値[A]はどれか。

1: 10

2: 15

3: 20

4: 25

5: 30

国試第33回午後:第40問

定格電流 10 A の ME 機器の保護接地回路抵抗を JIS T 0601?1 に基づいて 測定したところ、電圧計の表示値が 1.5 V であった。この ME 機器の接地線抵抗 [mX]はどれか。

1: 60

2: 75

3: 100

4: 120

5: 150

ME2第40回午後:第42問

最大定格電流10AのME機器の保護接地線のインピーダンスをJIS T 0601-1に基づいて測定する方法として誤っているのはどれか。

1: 15Aの電流を流して測定した。

2: 電圧降下法で測定した。

3: 無負荷時の電圧が6Vの電源を用いた。

4: 60Hzの交流電流を流して測定した。

5: 電流を10秒間流して測定した。

ME2第37回午後:第50問

定格10AのME機器の保護接地線抵抗をJIS T 0601-1に基づいて測定するとき、誤っているのはどれか。 ただし、ME機器の電源コードは着脱可能であるとする。

1: 無負荷時の電圧が6Vを超えない電流源を用いる。

2: 測定には交流電流を用いる。

3: 測定時に流す電流は15Aとする。

4: 測定持には電流を5~10秒間流す。

5: 100mΩ以下であることを確認する。

ME2第38回午後:第41問

定格10AのME機器の電源プラグの接地刃と金属外装との間にJIS T 0601-1の試験法に基づく電流を流し、その間の電位差を測定したところ3.0Vであった。接地線抵抗[mΩ]はいくらか。

1: 100

2: 120

3: 150

4: 200

5: 300

国試第27回午後:第42問

定格電圧100 V、定格電力1kw、の医用電気機器の接地線抵抗を測定するときにJIS T 0601-1で定めている測定電流[A]はどれか。

1: 10

2: 15

3: 20

4: 25

5: 30

国試第16回午前:第84問

保護接地線の抵抗の点検で誤っているのはどれか。

1: 導通試験は市販のテスタによって行う。

2: 現場では約1Aの電流を流して簡易的に測定してもよい。

3: JISでは規定の電流値を少なくとも5~10秒間流して測定することになっている。

4: 3Pプラグの機器のアースピンと機器の外装金属との間は0.22Ω以下である。

5: 保護接地線の両端に商用交流100Vを加えて測定する。

国試第17回午前:第85問

定格電流が10Aの医用電気機器の保護接地線の抵抗を測定する場合、測定部分間に流すべき電流値の下限はどれか。

1: 5A

2: 10A

3: 15A

4: 25A

5: 30A

国試第23回午後:第40問

JISの保護接地線抵抗測定方法について誤っているのはどれか。

a: 電圧降下法を用いて測定する。

b: 通電時間は30秒以上必要である.

c: 試験用電源の容量は20Aである。

d: 試験用電源の周波数は50Hzでも60Hzでもよい。

e: 試験用電源の無負荷出力電圧は6V以下を用いる。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第31回午後:第40問

定格10Aの医療機器の着脱可能な保護接地線のインピーダンスを JIST0601-1に基づいた電圧降下法で測定した。インピーダンスが許容値内であるときの電圧降下[V]の上限はどれか。

1: 0

2: 1.5

3: 2

4: 2.5

5: 3

国試第29回午後:第41問

JIS T 0601-1:2012 で規定する保護接地線インピーダンス測定方法について誤っているのはどれか。

1: 無負荷時の試験用電圧は6V以下を用いる。

2: 試験用電源の周波数は50Hzまたは60Hzを用いる。

3: 試験用電流は15Aを用いる。

4: 保護接地線に最大電流を5?10秒間流す。

5: 電圧降下法によりインピーダンスを算出する。

国試第36回午後:第40問

図の漏れ電流測定においてJIST0601-1で規定する正常状態の許容値[nA]はどれか。

36140

1: 10

2: 50

3: 100

4: 200

5: 500

国試第23回午前:第43問

定格電流15A用の医用コンセント(接地極付)の保持力[N]として規格の範囲にあるのはどれか。

1: 1

2: 5

3: 10

4: 50

5: 100

国試第36回午前:第41問

JIST0601-1で規定されている漏れ電流測定用器具(MD)について正しいのはどれか。

36041

a: R2は1kXである。

b: C1は0.015nFである。

c: R1とC1で高域通過フィルタを構成している。

d: 点線内の合成インピーダンスZは約10kXとなる。

e: 漏れ電流の値は電圧計の指示値をR2で除した値となる。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

ME2第34回午後:第53問

JIS T 0601-1における医用機器の安全手段について誤っているのはどれか。

1: クラスⅠ機器の電源コード内の保護接地線の抵抗は0.5Ω以下である。

2: クラスⅠ機器には接地極付2極プラグが必要である。

3: クラスⅡ機器の追加保護手段は補強絶縁である。

4: クラスⅡ機器には使用上の設備による制限はない。

5: 内部電源機器を交流電源に接続したときはクラスⅠ機器として働く。

国試第25回午後:第41問

医療機器の電気的安全測定について正しいのはどれか。

1: アナログテスタを用いた導通試験で表示される値が接地線抵抗 値となる。

2: クランプメータによる消費電流の測定は電源導線を2本挟んで測 定する。

3: 漏れ電流測定に用いる電圧計の精度は10%以内である。

4: 等電位接地設備の接地端子と測定点との間の電圧はmV以下である。

5: CF形装着部の患者漏れ電流Iでは、各患者リードを1点に接続した状態で測定する。

国試第6回午後:第85問

電気的安全性点検について正しいのはどれか。

a: 保護接地線の被覆の色は緑と黄の縞模様と決められている。

b: 接地漏れ電流は電源極性を切り替えて測定し大きい方をとる。

c: 着脱可能な電源コード内の保護接地線の抵抗値は、0.2Ω以内である。

d: 患者漏れ電流-1の測定では患者装着部に100Vの電圧をかける。

e: 保護接地線の日常点検はテスタによる導通テスト十分である。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第23回午後:第39問

医療機器の電気的安全性点検方法について正しいのはどれか。

a: 保護接地線の被覆の色は緑と黄のしま模様である。

b: 接地漏れ電流は電源極性を切り換えて測定し大きい値をとる。

c: 着脱可能な電源コード内の保護接地線の抵抗値は0.2Ω以内である。

d: 患者漏れ電流Iの測定では患者装着部に100Vの電圧をかける。

e: 保護接地線の日常点検はテスタによる導通テストで十分である。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第21回午前:第81問

医用電気機器の電気的安全性点検方法について正しいのはどれか。

a: 電源プラグの電源受刃と機器外装との間の絶縁抵抗が1kΩ以上であれば正常と判定する。

b: クランプ式電流系で消費電流を測定するには電源コードを検出部に直接挟む。

c: 3Pプラグ機器アースピンと機器金属ケースとの間の抵抗は0.2Ω以下でなければならない。

d: 漏れ電流計測では電源極性を変えて大きい方をその機器の漏れ電流とする。

e: 漏れ電流計測機器の人体の模擬抵抗は10kΩである。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第31回午前:第42問

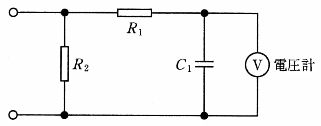

JIS T 0601-1 で規定されている図の漏れ電流測定用器具(MD)について正しいのはどれか。

31AM42-0

a: 電圧計Vの入力抵抗は100kΩである。

b: R1とC1で遮断周波数1kHzの低域通過フィルタを構成している。

c: 10kHz、1mAの漏れ電流は0.1mAと評価される。

d: 電圧計で1Vと測定された場合、漏れ電流値は1mAとする。

e: R2は10kΩである。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e
