第36回国試午前42問の類似問題

図の四端子法によって被測定線Rの抵抗を測定した。電流系の指針が0.25A、内部抵抗1MΩの電圧計の指針が0.05Vであった。被測定線Rの抵抗値はどれか。ただしr1～r4は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1Ω

2: 0.2Ω

3: 0.3Ω

4: 0.4Ω

5: 0.5Ω

周波数10kHzで漏れ電流が10mAだった場合、JIS T 0601－1に規定されている漏れ電流測定回路の測定される電圧値どれか。（医用機器安全管理学）

1: 0.01V

2: 0.1V

3: 1V

4: 10V

5: 100V

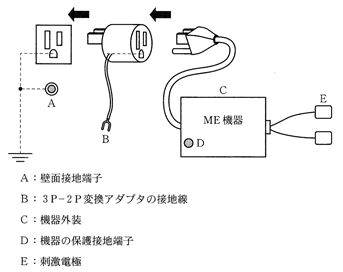

接地洩れ電流を測定する際、測定器は図に示すＡ～Ｅのどの間に入れればよいか。ただし、測定は装置を動作状態にして行う。

1: A-B間

2: B-C間

3: C-D間

4: D-E間

5: E-A間

次の図記号のついた医療機器で「保護接地線の断線」が発生した場合の接触電流の許容値［μA］はいくらか。

1: 10

2: 50

3: 100

4: 500

5: 1000

JIS T 0601-１による漏れ電流測定用電圧計について誤っているのはどれか。

1: 測定用インピーダンス回路が内蔵されている。

2: 入力インピーダンスは1MΩ以上である。

3: 周波数特性は直流から1MHzまで必要である。

4: 合成波形に対して真の実効値指示が必要である。

5: 指示誤差は±5％以内である。

漏れ電流測定用の電圧計の特性として、JISで要求されているのはどれか。

a: 入力インピーダンス :1kΩ以下

b: 周波数特性 :直流から10MHzまで平坦

c: 測定精度 :真の値に対して±5%以内

d: 指示方法 :実効値

e: 表示桁数 :8桁以上

1. a b　2. a e　3. b c　4. c d　5. d e

電気メスのモノポーラ出力測定に使用する負荷抵抗値はどれか。

1: 10Ω

2: 50Ω

3: 150Ω

4: 500Ω

5: 5000Ω

接地漏れ電流を測定するとき、測定用器具(MD)は図に示すA～Eのどの間に入れればよいか。

1: A-B間

2: B-C間

3: C-D間

4: D-E間

5: E-A間

電気的安全性点検方法について正しいのはどれか。（医用機器安全管理学）

a: 接地漏れ電流は電源プラグを正極性として最大値を測定値とする。

b: 絶縁外装の機器は外装漏れ電流を測定する必要がない。

c: B形装着部の患者漏れ電流IIIは測定する必要がない。

d: 患者測定電流は測定端子を装着部の2本のリード線につないで測定する。

e: 医用機器の定格電力は通常出力状態における平均消費電力である。

1. a b　2. a e　3. b c　4. c d　5. d e

保護接地線について適切でないのはどれか。

1: 着脱可能な電源コード内の抵抗は0.1Ω以内である。

2: 着脱不可能な場合は接地ピンから機器の外装まで0.2Ω以内である。

3: 電源導線より細い線を使用する。

4: 被覆の色は緑と黄の縞模様(緑/黄)である。

5: 日常の点検ではテスターによる導通テストを行う。

直径1.6mmの銅線を使った保護接地線で、接地線抵抗を0.1Ω以下にするにはおよそ何m以下でなければならないか。ただし、銅の抵抗率を1.67×10－2Ω・mm2/mとする。

1: 192

2: 48

3: 12

4: 6

5: 2.5

電気メスの出力測定を行うため、負荷として500Ωの無誘導抵抗器と熱電形高周波電流計を直列に接続した。高周波電流計の指示値が500mAであった。出力は何Wか。

1: 75

2: 100

3: 125

4: 150

5: 250

接地線の点検について誤っているのはどれか。

a: 線の色が黄と緑の縞になっていることを確認する。

b: 接地線の抵抗はテスタの抵抗レンジによって正確に測定できる。

c: 簡易接地線抵抗測定法はジュールの法則に基づいている。

d: 接地抵抗は0.1Ω以下であればよい。

e: 接地線抵抗測定は4端子法で行う。

1. a b　2. a e　3. b c　4. c d　5. d e

図の四端子法によって被測定線R の抵抗を測定した。電流計の指針が0.25A、内部抵抗1MΩ の電圧計の指針が0.05V であった。被測定線R の抵抗値[Ω] はどれか。ただし、r1-r4 は測定リードの抵抗および接続部の接触抵抗である。

1: 0.1

2: 0.2

3: 0.3

4: 0.4

5: 0.5

非接地配線方式について正しいのはどれか。

a: 絶縁変圧器の定格容量は 50 kVA 以下である。

b: 絶縁変圧器の 2 次側から 1 次側への漏れ電流は 10 nA 以下である。

c: 絶縁変圧器の 2 次側の対地インピーダンスが 50 kX 以下になると警報を発する。

d: 地絡発生時の電源確保が主目的である。

e: 多数の ME 機器を同時に使用すると警報が発生する可能性がある。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

着脱不可能な保護接地線を持つ機器で、電源プラグの接地ピンから機器外装までの抵抗値の許容範囲はどれか。

1: 0.02Ω以内

2: 0.1Ω以内

3: 0.2Ω以内

4: 1Ω以内

5: 2Ω以内

図の記号がついた装着部を持つ ME 機器の正常状態における患者測定電流（交流）の許容値［nA］はどれか。

1: 25

2: 50

3: 100

4: 250

5: 500

着脱不可能な保護接地線を持つ機器で、電源プラグの接地ピンから機器外装までの抵抗値の許容範囲はどれか。

1: 0.02Ω以内

2: 0.1Ω以内

3: 0.2Ω以内

4: 1Ω以内

5: 2Ω以内

電気メスの定期点検で負荷抵抗500Ωを接続して出力を測定した。負荷抵抗両端の最大電圧が900Vで高周波電流（実効値）が300mVであった。 クレストファクタ（波高率）はいくらか。

1: 0.17

2: 1.4

3: 3.0

4: 6.0

5: 20

図の単相変圧器の2次側端子間に2Ωの抵抗を接続して1次側端子に交流電圧450Vを印加したところ、1次電流は1Aとなった。I2/I1の値はどれか。

1: 1

2: 3

3: 5

4: 15

5: 30
