第25回国試午後41問の類似問題

医療機器の電気的安全性点検方法について正しいのはどれか。

a: 保護接地線の被覆の色は緑と黄のしま模様である。

b: 接地漏れ電流は電源極性を切り換えて測定し大きい値をとる。

c: 着脱可能な電源コード内の保護接地線の抵抗値は0.2Ω以内である。

d: 患者漏れ電流Iの測定では患者装着部に100Vの電圧をかける。

e: 保護接地線の日常点検はテスタによる導通テストで十分である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

電気的安全性点検方法について正しいのはどれか。（医用機器安全管理学）

a: 接地漏れ電流は電源プラグを正極性として最大値を測定値とする。

b: 絶縁外装の機器は外装漏れ電流を測定する必要がない。

c: B形装着部の患者漏れ電流IIIは測定する必要がない。

d: 患者測定電流は測定端子を装着部の2本のリード線につないで測定する。

e: 医用機器の定格電力は通常出力状態における平均消費電力である。

1. a b　2. a e　3. b c　4. c d　5. d e

電気的安全性点検について正しいのはどれか。

a: 保護接地線の被覆の色は緑と黄の縞模様と決められている。

b: 接地漏れ電流は電源極性を切り替えて測定し大きい方をとる。

c: 着脱可能な電源コード内の保護接地線の抵抗値は、0.2Ω以内である。

d: 患者漏れ電流-1の測定では患者装着部に100Vの電圧をかける。

e: 保護接地線の日常点検はテスタによる導通テスト十分である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

医用電気機器の電気的安全性点検方法について正しいのはどれか。

a: 電源プラグの電源受刃と機器外装との間の絶縁抵抗が1kΩ以上であれば正常と判定する。

b: クランプ式電流系で消費電流を測定するには電源コードを検出部に直接挟む。

c: 3Pプラグ機器アースピンと機器金属ケースとの間の抵抗は0.2Ω以下でなければならない。

d: 漏れ電流計測では電源極性を変えて大きい方をその機器の漏れ電流とする。

e: 漏れ電流計測機器の人体の模擬抵抗は10kΩである。

1. a b　2. a e　3. b c　4. c d　5. d e

電気的安全性の測定について正しいのはどれか。

a: 漏れ電流測定用電圧計の入力インピーダンスは100kΩ以上であればよい。

b: 漏れ電流測定用電圧計の精度は誤差が10%以下であればよい。

c: 測定用電源ボックスを用いて電源導線1本の断線を模擬できる。

d: 漏れ電流の測定のためディジタルテスタを用いてもよい。

e: EPRシステムでは接地センターと金属物体間の電位差は20mV以下であればよい。

1. a b　2. a e　3. b c　4. c d　5. d e

保護接地線の抵抗の点検で誤っているのはどれか。

1: 導通試験は市販のテスタによって行う。

2: 現場では約1Aの電流を流して簡易的に測定してもよい。

3: JISでは規定の電流値を少なくとも5~10秒間流して測定することになっている。

4: 3Pプラグの機器のアースピンと機器の外装金属との間は0.22Ω以下である。

5: 保護接地線の両端に商用交流100Vを加えて測定する。

病院電気設備の安全基準(JIS T 1022)で誤っているのはどれか。

1: 医用接地極の接地抵抗値は10Ω以下を原則とする。

2: 非接地配線方式の電路には絶縁監視装置を設ける。

3: 瞬時特別非常電源の立ち上がり時間は1秒以内である。

4: 非常電源が供給されている医用コンセントは赤色とする。

5: 心臓カテーテル検査室には等電位接地設備を設ける。

JIS T 0601-1 : 1999 による電気的安全性点検方法について正しいのはどれか。

a: 漏れ電流は電源プラグを正極性として測定する。

b: 絶縁外装の機器は外装漏れ電流を測定する必要がない。

c: B形装着部の患者漏れ電流 III は測定する必要がない。

d: 患者測定電流は測定器を装着部の2本のリード線間に挿入して測定する。

e: 接地漏れ電流の単一故障状態は保護接地線の断線を模擬して測定する。

1. a b　2. a e　3. b c　4. c d　5. d e

クラスⅠ機器について正しいのはどれか。

1: 接地漏れ電流は電源極性を切り換えて測定し、小さい方を漏れ電流とする。

2: 外装漏れ電流は機器の外装と壁面接地端子間に測定器を挿入して測定する。

3: 患者漏れ電流-1は患者装着部と外装との間に測定器を挿入して測定する。

4: 患者漏れ電流-2はB形機器の信号入出力部に100Vをかけ、外装漏れ電流と同じように測定する。

5: 患者漏れ電流-3はBF形、CF形機器の患者装着部に100Vをかけ、外装漏れ電流と同じように測定する。

等電位接地について正しいのはどれか。

1: 主たる目的はマクロショックの防止である。

2: 接地には電気抵抗10Ω以下の導線を用いる。

3: 患者周囲の絶縁された部分を接地する。

4: 心臓カテーテル検査室に設ける必要がある。

5: 接地線は複数の医用接地センタに分散させて接続する。

病院の電気設備について正しいのはどれか。

1: 等電位接地を施した導電性部分と医用接地センタ間の電気抵抗は0.1Ω以下である。

2: 非接地配線方式下で使用するME機器はアースをとる必要がない。

3: 非接地配線方式では機器故障時に洩れ電流が高くなるという欠点がある。

4: 医用接地方式では接地センタに接地抵抗100Ω以下の医用接地極をもうける。

5: 等電位接地での患者環境は患者が占める場所から水平方向5m、床上高さ3mである。

漏れ電流の計測方法について誤っているのはどれか。

1: 患者漏れ電流-Iは患者装着部と壁面接地端子間で計測する。

2: 接地漏れ電流は保護接地線に測定回路を挿入して計測する。

3: 外装漏れ電流は外装の接地端子と大地との間に測定回路を挿入して計測する。

4: 患者漏れ電流-IIは信号入出力部に電源電圧を印加して計測する。

5: 患者漏れ電流-IIIは患者装着部に電源電圧を印加して計測する。

正しいのはどれか。

1: 外装漏れ電流は機器外装から機器の接地端子までの電流を測定する。

2: 患者漏れ電流Iは装着部から壁面接地端子までの電流を測定する。

3: 患者測定電流は内部電源機器の場合、測定する必要がない。

4: 内部電源機器の接地漏れ電流はクラスI機器と同じ方法で測定する。

5: 患者漏れ電流IIはF型装着部に電源電圧を加えて測定する。

漏れ電流の計測方法について誤っているのはどれか。

1: 患者漏れ電流Iは患者装着部と壁面接地端子間で計測する。

2: 接地漏れ電流は保護接地線に測定回路を挿入して計測する。

3: 外装漏れ電流は外装の接地端子と大地との間に測定回路を挿入して計測する。

4: 患者漏れ電流IIは信号入出力部に電源電圧を印加して計測する。

5: 患者漏れ電流IIIは患者装着部に電源電圧を印加して計測する。

病院の電気設備について正しいのはどれか。（医用機器安全管理学）

1: 等電位接地での患者環境は患者が占める場所から水平方向5m、床上高さ3mである。

2: 非接地配線方式下で使用するME機器はアースをとる必要がない。

3: 非接地配線方式では機器故障時に漏れ電流が高くなるという欠点がある。

4: 医用接地方式では接地抵抗100Ω以下の医用接地極を設ける。

5: 等電位接地を施した導電性部分と医用接地センタ間の電気抵抗は0.1Ω以下である。

漏れ電流を測定した。誤っているのはどれか。

1: 電源プラグの極性を逆にして、患者漏れ電流Ⅲを測定した。

2: 電源導線の片側の断線を模擬して、接地漏れ電流を測定した。

3: 電極装着部と壁面アース間に測定器を入れて、患者漏れ電流Ⅰを測定した。

4: プラスチック外装機器の外装漏れ電流は金属箔を用いて測定した。

5: 保護接地線の断線を模擬して、接地漏れ電流を測定した。

JIS-T-1001｢医用電気機器の安全通則｣、JIS-T-1002｢病院電気設備の安全基準｣について正しいのはどれか。

a: 形別装着部の分類は保護手段のみに基づいている。

b: 非常電源はその電源供給継続時間のみにより一般、特別、瞬時特別に分類されている。

c: CF形機器では正常状態での患者洩れ電流を10μA以下に抑えている。

d: 等電位化接地では患者の接触可能なすべての金属表面の電位差を10mV以下にしている。

e: 接地ピン付きの3Pプラグのついた機器はすべてクラスI機器である。

1. a b　2. a e　3. b c　4. c d　5. d e

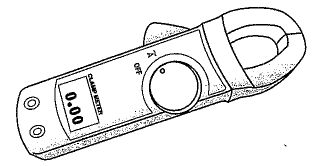

クランプ型電流計を用いて医療機器に供給される電源電流の測定を行うとき、図のクランプ部分に挟むのはどれか。

1: 保護接地線

2: 機能接地線

3: 2本の電源導線

4: 2本の電源導線と保護接地線

5: 2本の電源導線のいずれか1本

定格電圧100 V、定格電力1kw､の医用電気機器の接地線抵抗を測定するときにJIS T 0601-1で定めている測定電流[A]はどれか。

1: 10

2: 15

3: 20

4: 25

5: 30

病院電気設備の安全基準について誤っているのはどれか。

1: 非接地配線方式はミクロショックによる心室細動発生防止を目的としている。

2: 医用電気機器を使用する医用室には保護接地端子を設けなければならない。

3: 等電位接地では露出導電部分を0.1Ω以下の導線で接地センタに接続する。

4: 医用接地極の接地抵抗値は10Ω以下である。

5: 接地幹線として建物の鉄骨や鉄筋が使用できる。
