第36回国試午前41問の類似問題

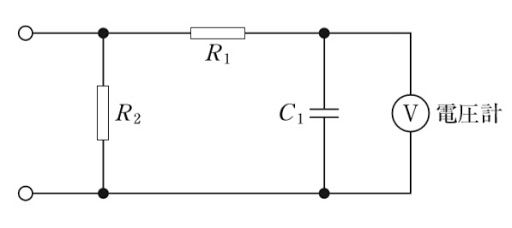

JIS T 0601-1 で規定されている図の漏れ電流測定用器具(MD)について正しいのはどれか。

a: 電圧計Vの入力抵抗は100kΩである。

b: R1とC1で遮断周波数1kHzの低域通過フィルタを構成している。

c: 10kHz、1mAの漏れ電流は0.1mAと評価される。

d: 電圧計で1Vと測定された場合、漏れ電流値は1mAとする。

e: R2は10kΩである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

JIS T 0601-1で規定された漏れ電流測定用器具（MD）を用いて、スイッチを1側（RCフィルタが入った状態）にして、100kHzの漏れ電流が10mAある機器の漏れ電流を測ると、MDの電圧計はいくらを示すか。

1: 1mV

2: 10mV

3: 100mV

4: 1V

5: 10V

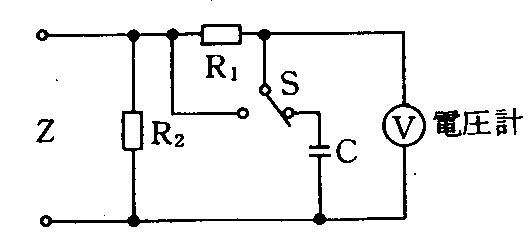

漏れ電流測定回路について正しいのはどれか。

a: 漏れ電流の測定値は電圧計Vの読みをR2で除した値である。

b: R1とC1とで高域通過フィルタを形成している。

c: 入力インピーダンスZは広い周波数範囲にわたって約10kΩである。

d: R1の抵抗値は10kΩである。

e: 点線内は人体の電撃に対する周波数特性を模擬している。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の漏れ電流測定器具について誤っているのはどれか。

1: 電圧計の入力インピーダンスは1MΩ以上必要である。

2: C1は0.15μFである。

3: R2は1kΩの無誘導抵抗を用いる。

4: C1とR1で構成される低域フィルタの遮断周波数は約1kHzである。

5: 人体の電撃に対する周波数特性を模擬している。

図の測定用器具MDについて正しいのはどれか。

a: R1とC1でローパスフィルタを形成している。

b: R2は人体の代表抵抗値を模擬している。

c: R2の抵抗値は10kΩである。

d: 電圧測定器の入力インピーダンスは10kΩ以上である。

e: 電圧測定器の入力容量は150pF以下である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す漏れ電流の測定用回路について誤っているのはどれか。

1: R1の値は5kΩである。

2: R2の値は1kΩである。

3: Cの値は0.015μFである。

4: Vの入カインピーダンスは1MΩ以上である。

5: Vの測定精度は5%以内である。

JIST0601-1における漏れ電流測定用器具(MD)において、100kHzの漏れ電流を測定したところ、電圧計の読みが0.1Vであった。このとき実際に流れた100kHzの漏れ電流のおよその値[mA]はどれか。

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

図の漏れ電流測定用器具（MD）のR2の値はどれか。

1: 0.1kΩ

2: 1kΩ

3: 10kΩ

4: 100kΩ

5: 1000kΩ

JIS T 0601-1 における漏れ電流測定で使用する電圧測定器に必要な性能は どれか。

a: 指示誤差が +-5％以内である。

b: 入力容量が 150 pF 以下である。

c: 入力抵抗が 1 MΩ 以上である。

d: 出力抵抗が 10 kΩ 以上である。

e: 測定できる周波数の上限は 10 MHz である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

JIS T 0601-１による漏れ電流測定用電圧計について誤っているのはどれか。

1: 測定用インピーダンス回路が内蔵されている。

2: 入力インピーダンスは1MΩ以上である。

3: 周波数特性は直流から1MHzまで必要である。

4: 合成波形に対して真の実効値指示が必要である。

5: 指示誤差は±5％以内である。

図に示す漏れ電流測定器における抵抗Ｒ1とコンデンサＣ1との並列回路において、正しい組み合わせはどれか。

1: 10kΩ 1.5μF

2: 1kΩ 1.5μF

3: 1kΩ 0.15μF

4: 0.1kΩ 0.15μF

5: 10kΩ 0.015μF

図はME機器の漏れ電流を測定する測定用器具（MD）である。入力インピーダンスZ[kΩ]はおよそいくらか。

1: 0.5

2: 1.0

3: 2.0

4: 5.0

5: 10.0

漏れ電流測定用の測定用器具（MD）に含まれないのはどれか。

1: 電流測定器

2: 電圧測定器

3: 1kΩの抵抗器

4: 10kΩの抵抗器

5: 0.015μFのコンデンサ

図の測定用器具（MD）のR1、R2、C1の値の組合せで正しいのはどれか。ただし、選択肢は【R1】 -- 【R2】 -- 【C10】とする。

1: 10kΩ -- 1kΩ -- 0.5μF

2: 1kΩ -- 10kΩ -- 0.15μF

3: 10kΩ -- 10kΩ -- 0.05μF

4: 10kΩ -- 1kΩ -- 0.015μF

5: 1kΩ -- 10kΩ -- 0.015μF

ある機器の患者漏れ電流Ⅰは周波数が20kHzで電流値が5mAであった。この漏れ電流を、JIS T 0601-1で定められた漏れ電流測定器で測定した場合、いくらと測定されるか。

1: 100mA

2: 25mA

3: 0.25mA

4: 0.01mA

5: 0.25μA

漏れ電流測定用の電圧計の特性として、JISで要求されているのはどれか。

a: 入力インピーダンス :1kΩ以下

b: 周波数特性 :直流から10MHzまで平坦

c: 測定精度 :真の値に対して±5%以内

d: 指示方法 :実効値

e: 表示桁数 :8桁以上

1. a b　2. a e　3. b c　4. c d　5. d e

電気的安全性の測定について正しいのはどれか。

a: 漏れ電流測定用電圧計の入力インピーダンスは100kΩ以上であればよい。

b: 漏れ電流測定用電圧計の精度は誤差が10%以下であればよい。

c: 測定用電源ボックスを用いて電源導線1本の断線を模擬できる。

d: 漏れ電流の測定のためディジタルテスタを用いてもよい。

e: EPRシステムでは接地センターと金属物体間の電位差は20mV以下であればよい。

1. a b　2. a e　3. b c　4. c d　5. d e

医用電気機器の漏れ電流測定回路は図に示すようにＪＩＳで指定されているが、その抵抗ＲとコンデンサＣの役割はどれか。

1: 漏れ電流波形の平滑化する。

2: 人体の血液インピーダンスを等価的に模擬する。

3: 衝撃的漏れ電流から高感度電圧計を保護する。

4: 人体の電撃に対する反応閾値の周波数特性を模擬する。

5: 医用電気機器からの不要高周波成分を除去する。

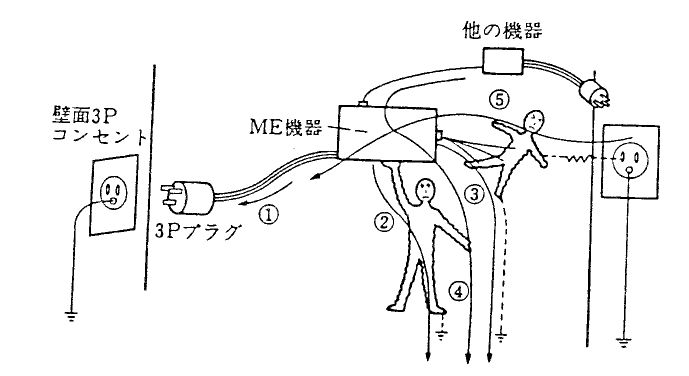

図の漏れ電流測定においてJIST0601-1で規定する正常状態の許容値［nA］はどれか。

1: 10

2: 50

3: 100

4: 200

5: 500

周波数10kHzで漏れ電流が10mAだった場合、JIS T 0601－1に規定されている漏れ電流測定回路の測定される電圧値どれか。（医用機器安全管理学）

1: 0.01V

2: 0.1V

3: 1V

4: 10V

5: 100V
