第36回国試午後40問の類似問題

図の漏れ電流測定で正常状態の許容値［nA］はどれか。

1: 10

2: 50

3: 100

4: 200

5: 500

図の記号がついた装着部を持つ ME 機器の正常状態における患者測定電流（交流）の許容値［nA］はどれか。

1: 25

2: 50

3: 100

4: 250

5: 500

図の図記号が表示されているME機器で、正常状態における合計患者漏れ電流（交流）の許容値［μA］はどれか。

1: 10

2: 50

3: 100

4: 500

5: 1000

定格電圧100V消費電力500WのME機器の保護接地線抵抗を測定するときにJIST0601-1で規定されている測定電流値[A]はどれか。

1: 10

2: 15

3: 20

4: 25

5: 30

図の記号が付いた装着部の正常状態における合計患者漏れ電流の許容値[μA]はどれか。

1: 10

2: 50

3: 100

4: 500

5: 1000

図の記号が付いた装着部の正常状態における合計患者漏れ電流の許容値[μA]はどれか。

1: 10

2: 50

3: 100

4: 500

5: 1000

各種医用電気機器の漏れ電流を測定した。JIS T 0601-1：1999の許容値を超えているのはどれか。

1: 単一故障状態での接地漏れ電流（一般機器）：0.7mA

2: 正常状態での外装漏れ電流：0.4mA

3: 単一故障状態でのB形患者漏れ電流Ⅰ：0.3mA

4: 患者漏れ電流Ⅱ：0.8mA

5: BF形患者漏れ電流Ⅲ：1.0mA

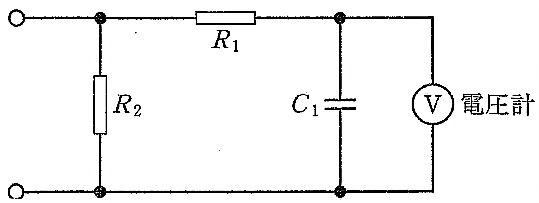

JIST0601-1で規定されている漏れ電流測定用器具（MD）について正しいのはどれか。

a: R2は1kXである。

b: C1は0．015nFである。

c: R1とC1で高域通過フィルタを構成している。

d: 点線内の合成インピーダンスZは約10kXとなる。

e: 漏れ電流の値は電圧計の指示値をR2で除した値となる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

定格電流が12AのME機器の保護接地線の抵抗測定で、JIST0601-1で規定されている測定電流値［A］はどれか。

1: 12

2: 15

3: 18

4: 24

5: 25

定格電流15Aの医用コンセントの保持力[N]として適切なのはどれか。

1: 1

2: 5

3: 10

4: 50

5: 75

定格電圧100 V、定格電力1kw､の医用電気機器の接地線抵抗を測定するときにJIS T 0601-1で定めている測定電流[A]はどれか。

1: 10

2: 15

3: 20

4: 25

5: 30

BF形装着部をもつクラスIのME機器で、図の漏れ電流測定の正常状態の許容値(交流)[μA]はどれか。

1: 10

2: 50

3: 100

4: 200

5: 500

ある機器の患者漏れ電流Ⅰは周波数が20kHzで電流値が5mAであった。この漏れ電流を、JIS T 0601-1で定められた漏れ電流測定器で測定した場合、いくらと測定されるか。

1: 100mA

2: 25mA

3: 0.25mA

4: 0.01mA

5: 0.25μA

JIS T 0601-1で規定された医用電気機器で単一故障状態における漏れ電流の許容値について正しいのはどれか。

1: 接地漏れ電流では正常状態の5倍である。

2: 外装漏れ電流は接地漏れ電流の単一故障状態の5倍である。

3: 患者漏れ電流Ⅰでは正常状態の5倍である。

4: 患者漏れ電流Ⅱは患者漏れ電流Ⅰの単一故障状態の5倍である。

5: 患者漏れ電流Ⅲは患者測定電流の単一故障状態の5倍である。

JIS T 0601-１による漏れ電流測定用電圧計について誤っているのはどれか。

1: 測定用インピーダンス回路が内蔵されている。

2: 入力インピーダンスは1MΩ以上である。

3: 周波数特性は直流から1MHzまで必要である。

4: 合成波形に対して真の実効値指示が必要である。

5: 指示誤差は±5％以内である。

正常状態の漏れ電流について許容値を満たしているのはどれか。

a: B形機器の患者漏れ電流I:0.08mA

b: CF形機器の患者漏れ電流I:0.02mA

c: CF形機器の外装漏れ電流:0.15mA

d: BF形機器の接地漏れ電流:1.0mA

e: B形機器の直流患者測定電流:9.5μA

1. a b　2. a e　3. b c　4. c d　5. d e

図のMDで電圧計の表示値が150mVを示した。漏れ電流値［μA］はどれか。　

1: 15

2: 75

3: 150

4: 300

5: 500

図に示す電流の測定で正しいのはどれか。

a: 1:接地漏れ電流

b: 2:患者漏れ電流

c: 3:患者測定電流

d: 4:外装漏れ電流

e: 5:外装漏れ電流

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

誤っているものはどれか。

1: CF形機器では患者漏れ電流-Iの正常状態の許容値は0.01mAである。

2: 患者漏れ電流-IIの単一故障状態の許容値は5mAである。

3: 外装漏れ電流の許容値はすべての状態で各形共通に0.1mAである。

4: 一般機器の接地漏れ電流の許容値は正常状態で0.5mAである。

5: 正常状態の場合、患者測定電流の許容値は直流で各形共通に0.01mAである。

図記号で示す医療機器の単一故障状態における外装漏れ電流（接触電流）の許容値［mA］はいくらか。

1: 0.01

2: 0.05

3: 0.1

4: 0.5

5: 1.0
