第36回国試午前41問の類似問題

正常状態の漏れ電流について許容値を満たしているのはどれか。

a: B形機器の患者漏れ電流I:0.08mA

b: CF形機器の患者漏れ電流I:0.02mA

c: CF形機器の外装漏れ電流:0.15mA

d: BF形機器の接地漏れ電流:1.0mA

e: B形機器の直流患者測定電流:9.5μA

1. a b　2. a e　3. b c　4. c d　5. d e

医用電気機器の漏れ電流の許容値で正しいのはどれか。

1: 接地漏れ電流の単一故障状態は正常状態の10倍である。

2: 外装漏れ電流は装着部の種類によらず正常状態で0.1mAである。

3: CF形装着部の患者漏れ電流-Iの交流値は直流値の10倍である。

4: 患者漏れ電流-IIはBF形装着部の単一故障状態で定義されている。

5: CF型装着部の患者漏れ電流-IIIは正常状態で0.01mAである。

定格1mA、内部抵抗10Ωの電流計を用いて、最大100mAの電流を測定したい。正しいのはどれか。

1: 0.010Ωの抵抗を電流計に並列接続する。

2: 99.0Ωの抵抗を電流計に直列接続する。

3: 1.00Ωの抵抗を電流計に並列接続する。

4: 0.010Ωの抵抗を電流計に直列接続する。

5: 0.101Ωの抵抗を電流計に並列接続する。

フルスケール1mA、内部抵抗4.9Ωの電流計を使って50mAまでの電流を測定できるようにしたい。正しいのはどれか。

1: 1.00Ωの抵抗を電流計に直列に接続する。

2: 0.49Ωの抵抗を電流計に並列に接続する。

3: 0.10Ωの抵抗を電流計に直列に接続する。

4: 1.00Ωの抵抗を電流計に並列に接続する。

5: 0.10Ωの抵抗を電流計に並列に接続する。

定格電圧100 V、定格電力1kw､の医用電気機器の接地線抵抗を測定するときにJIS T 0601-1で定めている測定電流[A]はどれか。

1: 10

2: 15

3: 20

4: 25

5: 30

漏れ電流の許容値について正しいのはどれか。

a: 一般機器の接地漏れ電流の正常状態は0.5mA以下である。

b: BF形機器の患者漏れ電流Iと外装漏れ電流とは許容値が同じである。

c: 患者漏れ電流IIの許容値は患者漏れ電流Iの許容値より小さい。

d: BF形機器の患者漏れ電流IIIはミクロショックを防止できる許容値である。

e: CF形機器の患者測定電流は交流、直流とも同じ許容値である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

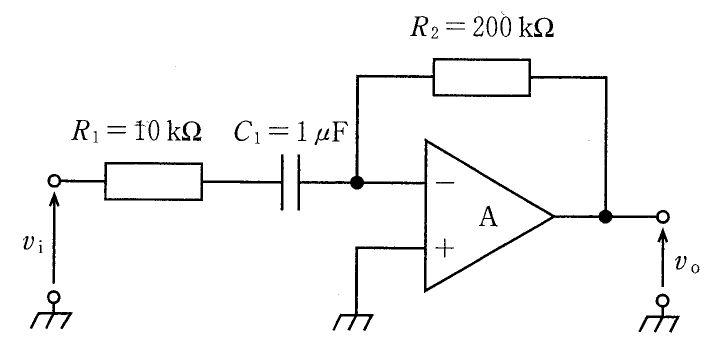

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 時定数は20 msである。

b: 通過域での増幅度は20 である。

c: 直流成分はカットされる。

d: コンデンサC1と抵抗R2に流れる電流は等しい。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

内部抵抗r＝2kΩ、最大目盛1Vの直流電圧計Ⓥに、図のように抵抗R1とR2を接続し、端子b、d間で最大10V、端子c、d間で最大100Vの電圧が計測できるようにしたい。抵抗R1とR2の組合せで正しいのはどれか。ただし、選択肢は【R1】 -- 【R2】とする。

1: 18KΩ -- 180KΩ

2: 18KΩ -- 198KΩ

3: 18KΩ -- 200KΩ

4: 20KΩ -- 180KΩ

5: 20KΩ -- 200KΩ

図に示す漏れ電流測定器具の周波数特性の概略図はどれか。　ただし、グラフは両対数目盛りである。（医用機器安全管理学）

JIS T 0601-1：2012 で規定する保護接地線インピーダンス測定方法について誤っているのはどれか。

1: 無負荷時の試験用電圧は6V以下を用いる。

2: 試験用電源の周波数は50Hzまたは60Hzを用いる。

3: 試験用電流は15Aを用いる。

4: 保護接地線に最大電流を5?10秒間流す。

5: 電圧降下法によりインピーダンスを算出する。

100kHzで5mAの正弦波の漏れ電流は漏れ電流測定器でいくらと測定されるか。

1: 100μA

2: 50μA

3: 25μA

4: 5μA

5: 2.5μA

漏れ電流の許容値について正しいのはどれか。

1: 接地漏れ電流の単一故障状態の値は正常状態の5倍である。

2: B形機器の患者漏れ電流Iの正常状態の値は最小感知電流の1/100である。

3: CF形機器とB形機器の外装漏れ電流の単一故障状態での値は同じである。

4: CF形機器とBF形機器の患者漏れ電流IIIの単一故障状態での値は同じである。

5: B形機器の患者漏れ電流IおよびIIの単一故障状態での値は同じである。

ある心電計の患者測定電流の1つを測定したい。漏れ電流測定用器具（MD）はどこに入れればよいか。

1: 右手誘導コードと機器の接地端子との間

2: 右手誘導コードと左手誘導コードとの間

3: 左手誘導コードと壁面接地端子との間

4: 信号入力部と壁面接地端子との間

5: 信号出力部と胸部誘導V1のコードとの間

電気メスで正しいのはどれか。（医用治療機器学）

a: 数10~数100MHzの高周波電流が用いられる。

b: 標準的な負荷抵抗は5~50kΩである。

c: 切開にはバースト波が用いられる。

d: 対極板は高周波インピーダンスの低いものが望ましい。

e: 高周波漏れ電流は150 mA 以内である。

1. a b　2. a e　3. b c　4. c d　5. d e

電気的安全性点検方法について正しいのはどれか。（医用機器安全管理学）

a: 接地漏れ電流は電源プラグを正極性として最大値を測定値とする。

b: 絶縁外装の機器は外装漏れ電流を測定する必要がない。

c: B形装着部の患者漏れ電流IIIは測定する必要がない。

d: 患者測定電流は測定端子を装着部の2本のリード線につないで測定する。

e: 医用機器の定格電力は通常出力状態における平均消費電力である。

1. a b　2. a e　3. b c　4. c d　5. d e

医用電気機器の漏れ電流の許容値として正しい組合せはどれか。

1: 正常状態での交流のB形の患者漏れ電流I 0.5mA

2: 正常状態での交流のCF形の患者漏れ電流I 0.05mA

3: 単一故障状態でのBF形の外装漏れ電流 1.0mA

4: 単一故障状態でのCF形の患者漏れ電流III 0.1mA

5: 単一故障状態での直流のB形の患者測定電流 0.05mA

漏れ電流の計測方法について誤っているのはどれか。

1: 患者漏れ電流-Iは患者装着部と壁面接地端子間で計測する。

2: 接地漏れ電流は保護接地線に測定回路を挿入して計測する。

3: 外装漏れ電流は外装の接地端子と大地との間に測定回路を挿入して計測する。

4: 患者漏れ電流-IIは信号入出力部に電源電圧を印加して計測する。

5: 患者漏れ電流-IIIは患者装着部に電源電圧を印加して計測する。

電気的安全性点検について正しいのはどれか。

a: 保護接地線の被覆の色は緑と黄の縞模様と決められている。

b: 接地漏れ電流は電源極性を切り替えて測定し大きい方をとる。

c: 着脱可能な電源コード内の保護接地線の抵抗値は、0.2Ω以内である。

d: 患者漏れ電流-1の測定では患者装着部に100Vの電圧をかける。

e: 保護接地線の日常点検はテスタによる導通テスト十分である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

定格電流が10Aの医用電気機器の保護接地線の抵抗を測定する場合、測定部分間に流すべき電流値の下限はどれか。

1: 5A

2: 10A

3: 15A

4: 25A

5: 30A

Ｂ形装着部を有する心電計の正常状態における接地洩れ電流を、高感度交流電圧計と人体の電気的等価インピーダンスを模擬した回路により測定した。 洩れ電流が許容範囲内であるときの電圧計の読みは何mV以下か。

1: 10mV

2: 50mV

3: 100mV

4: 500mV

5: 1000mV
