第3回国試午後87問の類似問題

図に示す漏れ電流の測定用回路について誤っているのはどれか。

1: R1の値は5kΩである。

2: R2の値は1kΩである。

3: Cの値は0.015μFである。

4: Vの入カインピーダンスは1MΩ以上である。

5: Vの測定精度は5%以内である。

図の測定用器具（MD）のR1、R2、C1の値の組合せで正しいのはどれか。ただし、選択肢は【R1】 -- 【R2】 -- 【C10】とする。

1: 10kΩ -- 1kΩ -- 0.5μF

2: 1kΩ -- 10kΩ -- 0.15μF

3: 10kΩ -- 10kΩ -- 0.05μF

4: 10kΩ -- 1kΩ -- 0.015μF

5: 1kΩ -- 10kΩ -- 0.015μF

図の漏れ電流測定器具について誤っているのはどれか。

1: 電圧計の入力インピーダンスは1MΩ以上必要である。

2: C1は0.15μFである。

3: R2は1kΩの無誘導抵抗を用いる。

4: C1とR1で構成される低域フィルタの遮断周波数は約1kHzである。

5: 人体の電撃に対する周波数特性を模擬している。

漏れ電流測定回路について正しいのはどれか。

a: 漏れ電流の測定値は電圧計Vの読みをR2で除した値である。

b: R1とC1とで高域通過フィルタを形成している。

c: 入力インピーダンスZは広い周波数範囲にわたって約10kΩである。

d: R1の抵抗値は10kΩである。

e: 点線内は人体の電撃に対する周波数特性を模擬している。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

JIST0601-1で規定されている漏れ電流測定用器具（MD）について正しいのはどれか。

a: R2は1kXである。

b: C1は0．015nFである。

c: R1とC1で高域通過フィルタを構成している。

d: 点線内の合成インピーダンスZは約10kXとなる。

e: 漏れ電流の値は電圧計の指示値をR2で除した値となる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す回路において、抵抗Ｒに流れる電流を測定したい。内部抵抗5Ωの電流計を抵抗Rと直列に挿入して測定すると約何％の誤差が生じるか。ただし、Rの値はおよそ200Ωであり、計器は正確に校正されているものとする。

1: 0

2: 0.01

3: 0.025

4: 0.1

5: 0.4

図の測定用器具MDについて正しいのはどれか。

a: R1とC1でローパスフィルタを形成している。

b: R2は人体の代表抵抗値を模擬している。

c: R2の抵抗値は10kΩである。

d: 電圧測定器の入力インピーダンスは10kΩ以上である。

e: 電圧測定器の入力容量は150pF以下である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

JIS T 0601-1 で規定されている図の漏れ電流測定用器具(MD)について正しいのはどれか。

a: 電圧計Vの入力抵抗は100kΩである。

b: R1とC1で遮断周波数1kHzの低域通過フィルタを構成している。

c: 10kHz、1mAの漏れ電流は0.1mAと評価される。

d: 電圧計で1Vと測定された場合、漏れ電流値は1mAとする。

e: R2は10kΩである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

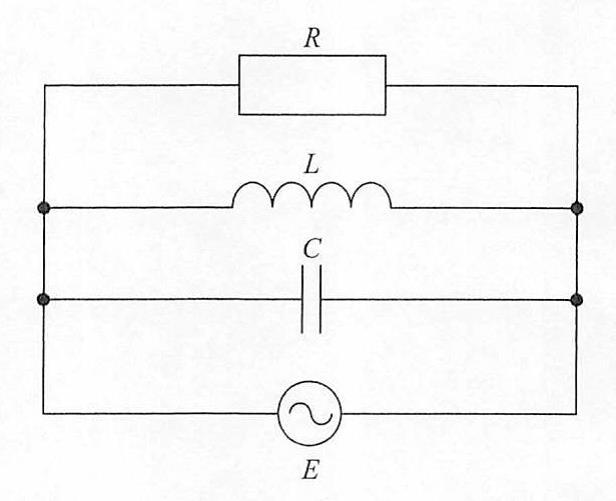

図の回路が共振状態にあるとき、抵抗器に流れる電流は何Aか。ただし、R=200Ω、L=1.6mH、C=100μF、E=100V（実効値）とする。

1: 0.5

2: 1.0

3: 1.5

4: 2.0

5: 5.0

内部抵抗100kΩの直流電圧計の測定範囲を10倍にしたい。正しいのはどれか。

1: 1MΩの抵抗を電圧計に並列接続する。

2: 990kΩの抵抗を電圧計に直列接続する。

3: 1.1MΩの抵抗を電圧計に並列接続する。

4: 900kΩの抵抗を電圧計に直列接続する。

5: 100kΩの抵抗を電圧計に並列接続する。

医用電気機器の漏れ電流測定回路は図に示すようにＪＩＳで指定されているが、その抵抗ＲとコンデンサＣの役割はどれか。

1: 漏れ電流波形の平滑化する。

2: 人体の血液インピーダンスを等価的に模擬する。

3: 衝撃的漏れ電流から高感度電圧計を保護する。

4: 人体の電撃に対する反応閾値の周波数特性を模擬する。

5: 医用電気機器からの不要高周波成分を除去する。

図の回路で、コンデンサC1にかかる電圧[V]はどれか。ただし、C1＝2μF、C2＝C3＝1.5μFである。

1: 2

2: 3

3: 4

4: 6

5: 8

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 遮断周波数より十分に低い帯域で微分特性を有する。

b: コンデンサC1と抵抗R2に流れる電流は等しい。

c: 遮断周波数は314Hzである。

d: 直流成分は通過する。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

定格1mA、内部抵抗10Ωの電流計を用いて、定格10Vの電圧計をつくりたい。正しいのはどれか。

1: 10.010kΩの抵抗を電流計に並列接続する。

2: 9.990kΩの抵抗を電流計に直列接続する。

3: 10.000kΩの抵抗を電流計に並列接続する。

4: 10.010kΩの抵抗を電流計に直列接続する。

5: 9.990kΩの抵抗を電流計に並列接続する。

内部抵抗r＝2kΩ、最大目盛1Vの直流電圧計Ⓥに、図のように抵抗R1とR2を接続し、端子b、d間で最大10V、端子c、d間で最大100Vの電圧が計測できるようにしたい。抵抗R1とR2の組合せで正しいのはどれか。ただし、選択肢は【R1】 -- 【R2】とする。

1: 18KΩ -- 180KΩ

2: 18KΩ -- 198KΩ

3: 18KΩ -- 200KΩ

4: 20KΩ -- 180KΩ

5: 20KΩ -- 200KΩ

静電容量10μFのコンデンサCを100Vで充電し、50kΩの抵抗RとスイッチSとともに図のような回路を構成した。スイッチSを閉じてから0.5秒後に抵抗Rの両端にかかる電圧［V］に最も近いのはどれか。ただし、自然対数の底eを2.7とする。（医用電気電子工学）

1: 63

2: 50

3: 37

4: 18

5: 0

図の回路において、抵抗Rを流れる電流I[mA]はおよそどれか。ただし、電圧計の内部抵抗RV　=　10MΩ、電流計の内部抵抗Ra　＝　10Ωとし、電圧源Eの内部抵抗は無視する。

1: 0.1

2: 0.2

3: 1

4: 2

5: 10

図のいずれかの回路で、電流計および電圧計の指示値IおよびVから、R=V/Iによって抵抗の値Rを求めたい。抵抗の値がおおよそ下記であるとき、いずれの回路で測定しても誤差が1%以下なのはどれか。ただし電流計および電圧計の内部抵抗はおおよそ1Ω及び50kΩであり、いずれの計器も正確に校正されているものとする。

1: 20Ω

2: 200Ω

3: 2kΩ

4: 20kΩ

5: 200kΩ

定格1mA、内部抵抗10Ωの電流計を用いて、最大100mAの電流を測定したい。正しいのはどれか。

1: 0.010Ωの抵抗を電流計に並列接続する。

2: 99.0Ωの抵抗を電流計に直列接続する。

3: 1.00Ωの抵抗を電流計に並列接続する。

4: 0.010Ωの抵抗を電流計に直列接続する。

5: 0.101Ωの抵抗を電流計に並列接続する。

漏れ電流測定用の測定用器具（MD）に含まれないのはどれか。

1: 電流測定器

2: 電圧測定器

3: 1kΩの抵抗器

4: 10kΩの抵抗器

5: 0.015μFのコンデンサ
