第35回国試午後34問の類似問題

100Ωの抵抗について正しいのはどれか。

1: 100Vの電池に接続すると100Wの電力を消費する。

2: 実効値100Vの正弦波交流電圧をかけると実効値が約1.4Aの電流が流れる。

3: 実効値が1Aの正弦波交流電流を流すと抵抗両端の電圧の実効値は約140Vになる。

4: 100Hz、100Vの正弦波交流電圧をかけたときに流れる電流は50Hz、100Vのときの2倍になる。

5: 実効値が1Aの50Hzの正弦波交流電流を流したときの電力消費は50Wである。

半導体について誤っているのはどれか。

1: 金属と絶縁体の中間の電気抵抗を示す。

2: p型半導体とn型半導体を接合させると整流現象を示す。

3: 温度が上昇すると導電率は減少する。

4: ゲルマニウムに3価の不純物を添加した半導体は正孔が電気伝導をになう。

5: 電流と直角に磁場をかけると両者に直交する方向に起電力を生ずる。

JIS T 0601-1 で規定されている図の漏れ電流測定用器具(MD)について正しいのはどれか。

a: 電圧計Vの入力抵抗は100kΩである。

b: R1とC1で遮断周波数1kHzの低域通過フィルタを構成している。

c: 10kHz、1mAの漏れ電流は0.1mAと評価される。

d: 電圧計で1Vと測定された場合、漏れ電流値は1mAとする。

e: R2は10kΩである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

電気メスの高周波分流による熱傷の原因となりうるのはどれか。

a: 対極板のコードを長くとり、コイル状にたるみをつける。

b: 大きな対極板を装着する。

c: 十分な量のペーストを対極板に塗布する。

d: 肩甲骨付近に対極板を装着する。

e: 接地された金属部分に患者が接触している。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

漏れ電流測定回路について正しいのはどれか。

a: 漏れ電流の測定値は電圧計Vの読みをR2で除した値である。

b: R1とC1とで高域通過フィルタを形成している。

c: 入力インピーダンスZは広い周波数範囲にわたって約10kΩである。

d: R1の抵抗値は10kΩである。

e: 点線内は人体の電撃に対する周波数特性を模擬している。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

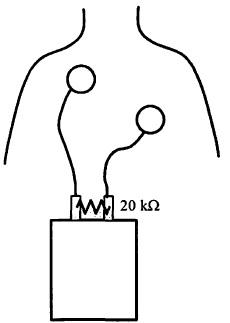

図のように、テレメータ心電図モニタで心電図をモニタしていた。このテレメータの入力回路の入力インピーダンスは10MΩで、両電極の生体接触インピーダンスはそれぞれ50kΩであった。このテレメータの電極リード差込口に生理食塩液が垂れて、差込口間の抵抗が20kΩになった。この場合、受診モニタで観測されるR波の大きさは本来の大きさのおよそ何%になるか。

1: 120

2: 40

3: 20

4: 17

5: 0.2

脳波計測について正しいのはどれか。

1: 脳波計の入力インピーダンスは約1kΩである。

2: シールドルームの目的は地磁気の遮断である。

3: 針電極は皿電極より電極インピーダンスが高い。

4: 電極のインピーダンスが高いと雑音を誘導しやすい。

5: 電極の頭皮上の配置を誤ると感電事故につながる。

生体計測で使用される電極について正しいのはどれか。

a: 単極導出を行うとき基準点に置いた電極を装着電極という。

b: 皮膚と電極との間に通常、電解質を含んだペーストを用いる。

c: 金属電極とぺーストとの間に分極が発生しやすい。

d: 分極により発生する分極電圧は10mVを超えることはない。

e: 不分極電極として銅(Cu)の表面に硫酸銅(CuSO4)を付着させたものがよく用いられる。

1. a b　2. a e　3. b c　4. c d　5. d e

漏れ電流測定用の電圧計の特性として、JISで要求されているのはどれか。

a: 入力インピーダンス :1kΩ以下

b: 周波数特性 :直流から10MHzまで平坦

c: 測定精度 :真の値に対して±5%以内

d: 指示方法 :実効値

e: 表示桁数 :8桁以上

1. a b　2. a e　3. b c　4. c d　5. d e

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

電気的安全性点検について正しいのはどれか。

a: 保護接地線の被覆の色は緑と黄の縞模様と決められている。

b: 接地漏れ電流は電源極性を切り替えて測定し大きい方をとる。

c: 着脱可能な電源コード内の保護接地線の抵抗値は、0.2Ω以内である。

d: 患者漏れ電流-1の測定では患者装着部に100Vの電圧をかける。

e: 保護接地線の日常点検はテスタによる導通テスト十分である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

体外式ペースメーカの取扱いについて誤っているのはどれか。

1: 電極のdistal（遠位）端子を本体のマイナス端子に接続した。

2: ゴム手袋をしてカテーテル電極端子の接続操作を行った。

3: 出力電流を徐々に下げながらペーシング閾値を決めた。

4: 感度をセンシング閾値の1/3の電圧値に設定した。

5: 出力をペーシング閾値の1/3の電流値に設定した。

定格1mA、内部抵抗10Ωの電流計を用いて、最大100mAの電流を測定したい。正しいのはどれか。

1: 0.010Ωの抵抗を電流計に並列接続する。

2: 99.0Ωの抵抗を電流計に直列接続する。

3: 1.00Ωの抵抗を電流計に並列接続する。

4: 0.010Ωの抵抗を電流計に直列接続する。

5: 0.101Ωの抵抗を電流計に並列接続する。

生体電気信号増幅器の入力インピーダンスについて正しいのはどれか。

a: 大きさは入力信号の周波数に依存する。

b: 電極接触インピーダンスよりも十分大きくする。

c: 入力電圧と入力電流の波形から位相特性がわかる。

d: 単位にはデシベルを用いる。

e: 入力部に電界効果トランジスタを使うと小さくなる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

誘発筋電図の電気刺激について誤っているのはどれか。

1: パルス幅が0.1～1msの短形のパルスを用いる。

2: 定電圧刺激と定電流刺激がある。

3: 針電極を使用する。

4: 皮下脂肪の多い人には強い刺激が必要である。

5: 感覚神経伝達時間の測定は刺激に同期して加算平均を行う。

心電図電極について誤っているのはどれか。

1: 分極は電極と電解液の界面に起こる電気化学反応である。

2: 電極でイオン電流を電子の流れに変換する。

3: 銀-塩化銀電極は分極電圧が小さい。

4: 電極インピーダンスは電極面積が大きいと高くなる。

5: 新しい電極は分極電圧の初期ドリフトを生じる。

定格1mA、内部抵抗10Ωの電流計を用いて、定格10Vの電圧計をつくりたい。正しいのはどれか。

1: 10.010kΩの抵抗を電流計に並列接続する。

2: 9.990kΩの抵抗を電流計に直列接続する。

3: 10.000kΩの抵抗を電流計に並列接続する。

4: 10.010kΩの抵抗を電流計に直列接続する。

5: 9.990kΩの抵抗を電流計に並列接続する。

医療機器の電気的安全性点検方法について正しいのはどれか。

a: 保護接地線の被覆の色は緑と黄のしま模様である。

b: 接地漏れ電流は電源極性を切り換えて測定し大きい値をとる。

c: 着脱可能な電源コード内の保護接地線の抵抗値は0.2Ω以内である。

d: 患者漏れ電流Iの測定では患者装着部に100Vの電圧をかける。

e: 保護接地線の日常点検はテスタによる導通テストで十分である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

体外通電による除細動に必要なのはどれか。

a: ペースト

b: 対極板

c: 防護メガネ

d: ゴム手袋

e: 電 極

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

ペースメーカについて正しいのはどれか。

1: 刺激パルスは正弦波交流である。

2: 刺激パルス電圧は1mV程度である。

3: 刺激電極は大動脈基部に留置する。

4: ペースメーカ本体の植込みは通常腹腔内である。

5: 刺激電極は自己心拍を検出する役目もある。
