第29回ME2午前40問の類似問題

半導体について正しいのはどれか。

a: 温度が上昇しても抵抗は変化しない。

b: 不純物を含まない半導体を真性半導体と呼ぶ。

c: Siに第3族のGaを加えるとp形半導体になる。

d: n形半導体の多数キャリアは正孔(ホール)である。

e: pn接合は発振作用を示す。

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。

1: 半導体の抵抗は温度とともに高くなる。

2: p形半導体の多数キャリアは電子である。

3: シリコンにリンを加えるとp形半導体になる。

4: トランジスタは能動素子である。

5: 理想ダイオードの逆方向抵抗はゼロである。

半導体について誤っているのはどれか。

1: 主に4価の元素が材料として使われる。

2: 抵抗率は導体より大きい。

3: 真性半導体では温度が高くなると導電率が増加する。

4: 同一電界中での電子の平均速度は銅線中よりも遅い。

5: キャリアとして電子と正孔がある。

正しいのはどれか。

a: n型半導体の多数キャリアは正孔(ホール)である。

b: ダイオードの端子電圧と電流の関係は直線的な比例特性を示す。

c: バイポーラトランジスタの三つの端子はソース、ベース、コレクタである。

d: バイポーラトランジスタでは電流が正孔と電子によって運ばれている。

e: 金属酸化物電界効果トランジスタではゲートには電流はほとんど流れない。

1. a b　2. a e　3. b c　4. c d　5. d e

半導体について誤っているのはどれか。

1: 真性半導体は4個の価電子が共有結合したものである。

2: n形半導体は真性半導体にドナーを加えたものである。

3: アクセプタとは3価の不純物を指す。

4: 正孔とは価電子の抜けた状態を指す。

5: p形半導体の多数キャリアは自由電子である。

正しいのはどれか。

a: 金属中を流れる電流は正負2種類の電荷で構成される。

b: 半導体の導電率は温度が高くなると増加する。

c: 半導体の導電率は含まれる不純物元素の種類や量に依存する。

d: 金属の導電率は温度が低くなると減少する。

e: 半導体の導電率は周波数とは無関係である。

1. a b　2. a e　3. b c　4. c d　5. d e

半導体の性質として正しいのはどれか。

1: n型半導体の自由電子と正孔の数は等しい。

2: p型半導体の多数キャリアは自由電子である。

3: 真性半導体ではどんな温度でも自由電子が存在しない。

4: 真性半導体に自由電子を供給する不純物をアクセプタという。

5: 共有結合から自由電子が移動して空になった部分を正孔という。

ダイオードについて誤っているのはどれか。

1: p形とn形の半導体が接合した構造である。

2: 順バイアス時には印加電圧の増加とともに電流が指数関数的に増加する。

3: 逆バイアス時には印加電圧の増加とともに電流が減少する。

4: 逆バイアス電圧によって空乏層容量を変えることができる。

5: 逆バイアス電圧が大きいと降伏現象を生じる。

正しいのはどれか。

a: 金属に電界をかけると電界に比例するドリフト電流が流れる。

b: pn接合はオームの法則が成立する二端子の線形素子である。

c: 電子と正孔とが再結合するときはエネルギーを吸収する。

d: バイポーラトランジスタは電子または正孔の1種類のキャリアを利用するものである。

e: FETの特徴はゲート入力抵抗がきわめて高いことである。

1. a b　2. a e　3. b c　4. c d　5. d e

誤っているのはどれか。

1: 不純物を含まない半導体を真性半導体という。

2: シリコン(Si)にリン(P)を加えるとn形半導体になる。

3: ユニポーラトランジスタにはpチャネルとnチャネルの2種類がある。

4: ユニポーラトランジスタは電圧制御形である。

5: MOSトランジスタはバイポーラトランジスタの一種である。

正しいのはどれか。

a: ホール効果が大きい半導体は磁気センサに利用される。

b: ダイオードのアノードにカソードよりも高い電圧を加えると電流は順方向に流れる。

c: p形半導体の多数牛ヤリアは電子である。

d: MOSFETの入力インピ-ダンスはバイポーラトランジスタに比べて小さい。

e: 金属の導電率は温度が高くなると増加する。

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。

a: 理想ダイオードの逆方向抵抗はゼロである。

b: ユニポーラトランジスタは電流制御素子である。

c: ピエゾ効果が大きい半導体は磁気センサに利用される。

d: 接合型 FET の n 形チャネルの多数キャリアは電子である。

e: CMOS 回路はバイポーラトランジスタ回路よりも消費電力が少ない。

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。（電子工学）

a: バイポーラトランジスタはn型半導体とp型半導体との組合せで構成される。

b: バイポーラトランジスタは多数キャリアと小数キャリアの両方が動作に関与する。

c: パイポーラトランジスタは電圧制御素子である。

d: FETの入力インピーダンスはバイポーラトランジスタに比べて低い。

e: FETには接合形と金属酸化膜形の二種類かおる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

電界効果トランジスタ(FET)について誤っているのはどれか。

a: FETには接合形と金属酸化膜形の二種類がある。

b: MOS-FETは金属一酸化膜一半導体の構造をもつ。

c: FETのn形チャネルのキャリアは正孔である。

d: FETではゲート電流でドレイン電流を制御する。

e: FETの入力インピーダンスはバイポーラトランジスタに比べて大きい。

1. a b　2. a e　3. b c　4. c d　5. d e

電界効果トランジスタ(FET)について誤っているのはどれか。

a: MOS-FETは金属-酸化膜-半導体の構造をもつ。

b: FETはユニポーラトランジスタである。

c: FETのn形チャネルのキャリアは正孔である。

d: FETではゲート電流でドレイン電流を制御する。

e: FETは高入カインピーダンス素子である。

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。

1: ホール効果が大きい半導体は磁気センサに利用される。

2: ダイオードのアノードにカソードよりも高い電圧を加えると電流は順方向に流

3: p 形半導体の多数キャリアは電子である。

4: MOSFET の入力インピーダンスはバイポーラトランジスタに比べて小さい。

5: 金属の導電率は温度が高くなると増加する。

図のように2種類の導体あるいは半導体を組み合わせ、温度差があると起電力が発生する現象はどれか。

1: ペルチェ効果

2: ジョセフソン効果

3: ホール効果

4: 圧電効果

5: ゼーベック効果

誤っているのはどれか。

1: 等電位面に沿って電荷を動かすのに必要な仕事は零である。

2: 導体を靜電界中におくと電荷はすべて導体の中心に集まる。

3: 導体中で磁束密度が時間的に変化すると、うず電流が導体中に流れる。

4: 鉄心に導線をn回巻きしたコイルの自己インダクタンスはnの2乗に比例する。

5: 光は電磁波の一種である。

正しいのはどれか。

a: 生体電気信号の導出には単極誘導と双極誘導とがある。

b: 金属と電解質との接触面の静止電位は材質にかかわらず一定である。

c: 皮膚インピーダンスは抵抗と電気容量との直列回路で近似される。

d: ArAgCl電極は不分極電極として生体用電極に用いられる。

e: 電極接触インピーダンスは周波数依存性を示す。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

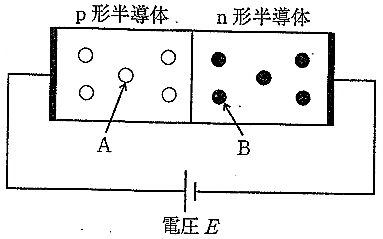

図のpn 接合で正しいのはどれか。

a: 多数キャリアA は正孔である。

b: 多数キャリアB は正極の方向に移動する。

c: 電圧E を高くすると電流は増加する。

d: 電圧E を高くすると空乏層が大きくなる。

e: 電圧E を高くすると降伏現象が生じる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e
