第36回国試午後52問の類似問題

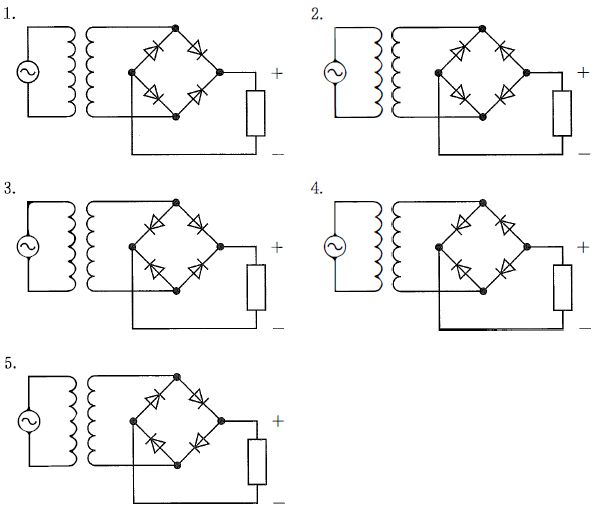

全波整流回路として正しく動作するのはどれか。

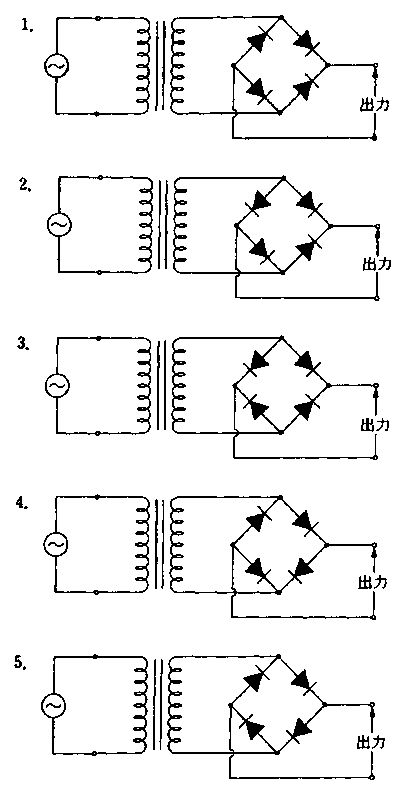

図の回路において全波整流回路として動作するのはどれか。

図の回路について正しいのはどれか。

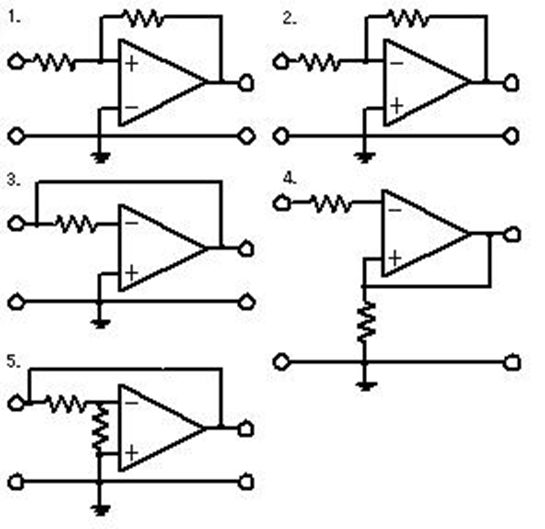

負帰還増幅回路として正しいのはどれか。

負帰還増幅回路として正しいのはどれか。

図に示す電流経路について正しいのはどれか。

a: 1は装着部に乗った電源電圧による患者漏れ電流である。

b: 2は外装漏れ電流である。

c: 3は信号入出力部にのった電源電圧による患者漏れ電流である。

d: 4は患者測定電流である。

e: 5は接地漏れ電流である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路で正しい式はどれか。

a: I1-I2-I3 = 0

b: I1+I2+I3 = E1/R1

c: I1・R1+I3・R3 = E1-E3

d: I1・R1+I2・R2 = E1-E2

e: -I2・R2＋I3・R3 ＝ E2＋E3

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

演算増幅器を用いた回路として正しいのはどれか。

真理値表に対応する論理回路はどれか。

図に示す電流の測定で正しいのはどれか。

a: 1:接地漏れ電流

b: 2:患者漏れ電流

c: 3:患者測定電流

d: 4:外装漏れ電流

e: 5:外装漏れ電流

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

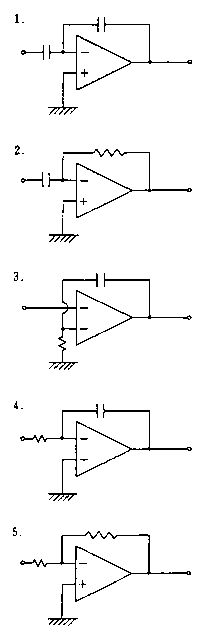

演算増幅器を用いた微分回路として正しいのはどれか。
