第40回ME2午前28問の類似問題

図に示す回路の合成抵抗値は何Ωか。

1: 6

2: 8

3: 10

4: 12

5: 18

図の回路で10kΩの抵抗に流れる電流が0.2mAのとき、抵抗Rの大きさは何kΩか。ただし、オペアンプは理想オペアンプとする。

1: 1

2: 2

3: 4

4: 5

5: 10

図の回路の端子A、B間の合成抵抗は何Ωか。

1: 10

2: 20

3: 30

4: 40

5: 50

図の回路の抵抗R[kΩ]はどれか。ただし、Aは理想演算増幅器とする。

1: 2

2: 4

3: 6

4: 8

5: 10

図の回路において、端子a‐b間の合成抵抗は何Ωか。

1: 5

2: 10

3: 15

4: 20

5: 25

図の抵抗Rはすべて60Ωである。AB間の抵抗は何Ωか。

1: 7.5

2: 10

3: 30

4: 40

5: 60

図の回路で電流計の指示が0となる抵抗Rの値はどれか。

1: 5Ω

2: 10Ω

3: 20Ω

4: 40Ω

5: 50Ω

図の回路において、スイッチを閉じると、閉じる前と比べて1Ωの抵抗に　流れる電流[A]が2倍となった。このときの抵抗R[Ω]はどれか。

1: 0.2

2: 0.5

3: 1

4: 2

5: 5

等電位接地で用いる導線の抵抗値（Ω）はどれか。

1: 0.1

2: 1

3: 10

4: 100

5: 1000

等電位接地で用いる導線の抵抗値（Ω）はどれか。

1: 0.1

2: 1

3: 10

4: 100

5: 1000

理想オペアンプで構成した図の回路で、30kΩの抵抗を流れる電流を0.3mAにしたい。Rは何kΩにすべきか。

1: 18

2: 9

3: 1

4: 0.3

5: 0.1

図のように四角錐の各辺に1個ずつ抵抗器が接続された回路がある。AB間の合成抵抗は何Ωか。ただし、抵抗器の大きさはすべて15Ωとする。

1: 2.5

2: 5.0

3: 7.5

4: 10

5: 15

図の回路において、抵抗Rを流れる電流I[mA]はおよそどれか。ただし、電圧計の内部抵抗RV　=　10MΩ、電流計の内部抵抗Ra　＝　10Ωとし、電圧源Eの内部抵抗は無視する。

1: 0.1

2: 0.2

3: 1

4: 2

5: 10

図の回路の抵抗で消費される電力はどれか。

1: 408W

2: 800W

3: 1000W

4: 1250W

5: 1667W

図の回路で、R2の消費電力が1WであるときにR1の両端の電圧はどれか。ただし、R1=2Ω、R2=4Ω、R3＝2Ωである。

1: 3V

2: 5V

3: 7V

4: 9V

5: 11V

図のRC並列回路のインピーダンスの大きさはどれか。ただし、ωは角周波数である。

1: $\frac{R}{\sqrt{1+\omega^2C^2R^2}}$

2: $ R\sqrt{1+\omega^2C^2R^2}$

3: $\frac{1}{\omega C\sqrt{1+\omega^2C^2R^2}}$

4: $\frac{\sqrt{1+\omega^2C^2R^2}}{\omega C}$

5: $\frac{R}{\omega C}\sqrt{1+\omega^2C^2R^2}$

図の回路の抵抗Rにかかる電圧V(t)の波形はどれか。

図の回路でRを流れる電流が0.1mAであるとき、Rは何kΩか。ただし、オペアンプは理想オペアンプとする。

1: 0.1

2: 1.0

3: 2.0

4: 5.0

5: 10.0

図の回路で、R3で消費される電力が1Wであるとき、R1で消費される電力[W]はどれか。ただし、R1＝1Ω、R2＝R3＝2Ωである。

1: 0.5

2: 1

3: 2

4: 4

5: 5

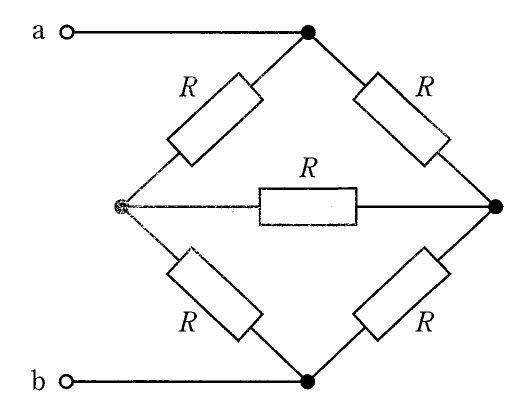

R[Ω]の抵抗5個を図のように接続したとき、ab間の合成抵抗はRの何倍か。

1: 0.5

2: 0.75

3: 0.8

4: 1

5: 1.25
