第14回国試午後5問の類似問題

図の回路で電圧計は1.0V、電流計は20mAを示した。抵抗値R［Ω］はどれか。ただし、電流計の内部抵抗は2.0Ωとする。（医用電気電子工学）

図の回路において抵抗Rの大きさは何Ωか。

図に示す回路において、抵抗Ｒに流れる電流を測定したい。内部抵抗5Ωの電流計を抵抗Rと直列に挿入して測定すると約何％の誤差が生じるか。ただし、Rの値はおよそ200Ωであり、計器は正確に校正されているものとする。

図のいずれかの回路で、電流計および電圧計の指示値IおよびVから、R=V/Iによって抵抗の値Rを求めたい。抵抗の値がおおよそ下記であるとき、いずれの回路で測定しても誤差が1%以下なのはどれか。ただし電流計および電圧計の内部抵抗はおおよそ1Ω及び50kΩであり、いずれの計器も正確に校正されているものとする。

図の回路の電圧利得が 20 dB であるとき、R［kΩ］はどれか。

図の回路において、抵抗Rを流れる電流I[mA]はおよそどれか。ただし、電圧計の内部抵抗RV　=　10MΩ、電流計の内部抵抗Ra　＝　10Ωとし、電圧源Eの内部抵抗は無視する。

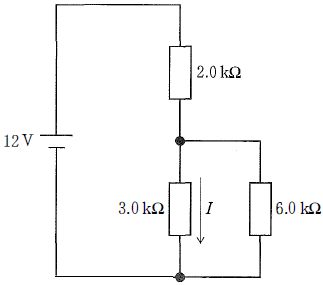

図の回路で 3.0 kΩ の抵抗を流れる電流 J [mA］ はどれか。

図の回路の抵抗R[kΩ]はどれか。ただし、Aは理想演算増幅器とする。

図の四端子法によって被測定線R の抵抗を測定した。電流計の指針が0.25A、内部抵抗1MΩ の電圧計の指針が0.05V であった。被測定線R の抵抗値[Ω] はどれか。ただし、r1-r4 は測定リードの抵抗および接続部の接触抵抗である。

図のAB間の抵抗値はどれか。

図の回路で抵抗200Ωに0.1Aの電流が流れている。電圧Eは何Vか。

図の回路の端子AB間のインピーダンスが5 Ωであった。抵抗の大きさR[Ω]はどれか。

図に示す回路の時定数[s]はどれか。

図の抵抗Rはすべて60Ωである。AB間の抵抗は何Ωか。

図の四端子法によって被測定線Rの抵抗を測定した。電流系の指針が0.25A、内部抵抗1MΩの電圧計の指針が0.05Vであった。被測定線Rの抵抗値はどれか。ただしr1～r4は測定リードの抵抗および接続部の接触抵抗である。

図の回路でRを流れる電流が0.1mAであるとき、Rは何kΩか。ただし、オペアンプは理想オペアンプとする。

図の漏れ電流測定用器具（MD）のR2の値はどれか。

図の回路で抵抗Rに流れる電流I[A]はどれか。ただし、電池の起電力は4.0V、抵抗はすべて1.0Ωとする。

図の回路で10 kΩの抵抗に流れる電流の大きさ[mA]はどれか。ただし、Aは理想演算増幅器とする。

図の回路でRを調整して検流計Gの振れがゼロになったとき、ab間の電圧[V]はどれか。
