第40回ME2午前28問の類似問題

図の回路で3Ωの抵抗に流れる電流は何Aか。

1: 1/3

2: 2/3

3: 3/4

4: 1

5: 3/2

図の10Ωの抵抗の両端にかかる電圧は何Vか。

1: 2

2: 3

3: 4

4: 5

5: 6

図の回路で2Ωの抵抗の消費電力が2Wである。電源電圧E［V］はどれか。　

1: 2

2: 3

3: 4

4: 5

5: 6

図の回路で抵抗200Ωに0.1Aの電流が流れている。電圧Eは何Vか。

1: 20

2: 50

3: 70

4: 90

5: 110

図の回路で抵抗200Ωに0.1Aの電流が流れている。電圧Eは何Vか。

1: 20

2: 50

3: 70

4: 90

5: 110

図の回路の電圧Eは何Vか。

1: 10

2: 12

3: 14

4: 18

5: 20

図の回路が共振状態にあるとき、抵抗器に流れる電流は何Aか。ただし、R=200Ω、L=1.6mH、C=100μF、E=100V（実効値）とする。

1: 0.5

2: 1.0

3: 1.5

4: 2.0

5: 5.0

図の回路においてAB問の電位差の大きさはどれか。

1: 0 V

2: 0.5V

3: 1.0V

4: 1.5V

5: 2.0V

図のツェナーダイオード(ツェナー電圧3V)を用いた回路で抵抗Rに流れる電流I [mA]はどれか。

1: 0

2: 100

3: 150

4: 250

5: 400

図の回路で抵抗Rに流れる電流I[A]はどれか。ただし、電池の起電力は4.0V、抵抗はすべて1.0Ωとする。

1: 1.0

2: 2.0

3: 3.0

4: 4.0

5: 5.0

ツェナー電圧5Vのツェナーダイオードに100mAの電流が流れているとき図の回路の抵抗Rはどれか。

1: 10Ω

2: 50Ω

3: 100Ω

4: 250Ω

5: 500Ω

図のABCDの各辺に1kΩの抵抗がつながれている。頂点AD間の合成抵抗は何kΩか。

1: 0.16

2: 0.5

3: 0.66

4: 1

5: 2

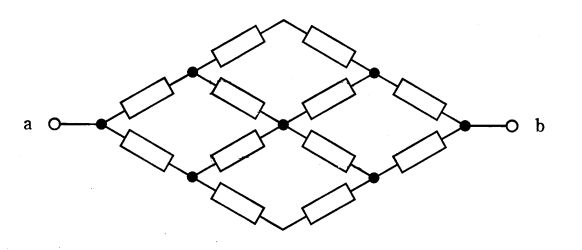

R[Ω]の抵抗12個を図のように上下左右対称に接続したとき、ab 間の合成抵抗はRの何倍か。

1: 0.5

2: 1

3: 1.5

4: 2

5: 3

図の回路の電圧増幅度を20 dB とするとき、抵抗Rに流れる電流I[mA]はどれか。ただし、Aは理想演算増幅器とする。

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

図の回路で 3.0 kΩ の抵抗を流れる電流 J [mA］ はどれか。

1: 1

2: 1.5

3: 2

4: 3

5: 4.8

図の回路の電圧増幅度を20dBとするとき、抵抗Rに流れる電流I[mA]はどれか。ただし、Aは理想演算増幅器とする。

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

図のような直列回路において3Ωの抵抗に流れる電流が1Aである。この回路の電源電圧Eの値はどれか。（電気工学）

1: 12V

2: 14V

3: 16V

4: 18V

5: 20V

図の回路で電圧計は1.0V、電流計は20mAを示した。抵抗値R［Ω］はどれか。ただし、電流計の内部抵抗は2.0Ωとする。（医用電気電子工学）

1: 45

2: 48

3: 50

4: 52

5: 55

図のいずれかの回路で、電流計および電圧計の指示値IおよびVから、R=V/Iによって抵抗の値Rを求めたい。抵抗の値がおおよそ下記であるとき、いずれの回路で測定しても誤差が1%以下なのはどれか。ただし電流計および電圧計の内部抵抗はおおよそ1Ω及び50kΩであり、いずれの計器も正確に校正されているものとする。

1: 20Ω

2: 200Ω

3: 2kΩ

4: 20kΩ

5: 200kΩ

図の回路で抵抗2Ωでの消費電力が2Wである。電源電圧Eはどれか。（電気工学）

1: 2V

2: 3V

3: 4V

4: 5V

5: 6V
